重要提示

一般情况下电位器有三根引脚，但是带开关的电位器就有五根引脚，另外双联电位器有3×2共六根引脚。

1.小型音量电位器引脚识别方法

图6-9所示是小型音量电位器引脚识别方法示意图，根据各引脚的位置可以方便地识别这种电位器中的五根引脚。

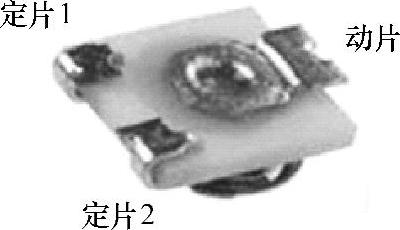

图6-8 贴片式可变电阻器引脚识别方法

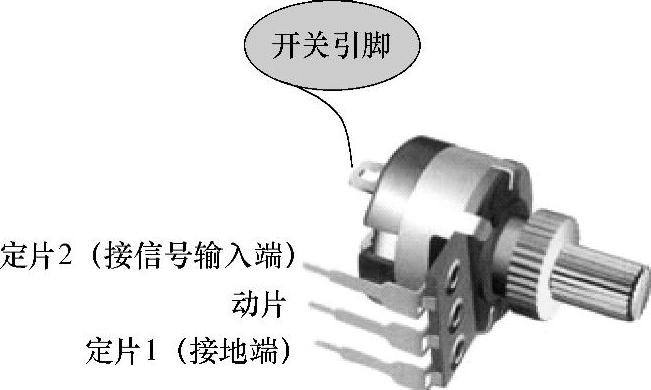

图6-9 小型音量电位器引脚识别方法

重要提示

这种电位器的两根开关引脚没有正、负之分。(www.daowen.com)

这是音量电位器，它采用的Z型（或C型）电位器，由于阻值分布特性的原因，它们的两个定片引脚不能相互接反，两个定片中有一个应接地，另一个定片则接信号输入端，这在电路设计中要注意。即设计PCB时要分清楚这两个定片引脚，否则电位器的控制特性错误。对于常见的音调电位器，则用D型（或A型）电位器，它的两个定片也要分清，方法同上。

在X型（B型）电位器中，当动片转动至一半机械行程处时，动片到两个定片的阻值相等。由于X型电位器是线性的，所以这种电位器的两个定片可以互换。

2.转柄式电位器引脚识别方法

图6-10所示是转柄式电位器引脚识别方法示意图，根据引脚分布位置可以识别这类电位器的各引脚。

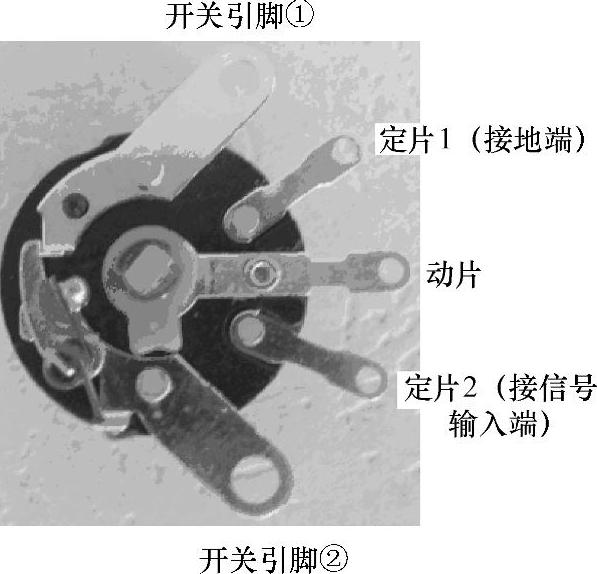

图6-10 转柄式电位器引脚识别方法

重要提示

识别非线性电位器引脚的方法是这样，逆时针方向转动转柄到头后，动片与地端定片之间的阻值为零，通过测量动片与定片之间的电阻值可以分辨出两个定片中哪个是应接地的定片。

这一识别方法适合于各类电位器，如可以识别直滑式电位器的引脚。
