重要提示

识别元器件引脚的具体作用如下：

（1）当元器件的两根引脚有正、负之分时，必须分清这两根引脚，否则元器件接入电路后不能正常工作，有的还会造成电路的故障。例如，二极管就是二根引脚的元器件，且有正、负引脚之分。

（2）多引脚元器件的每一根引脚都要分清楚，例如，故障检修中需要测量第3根引脚的直流工作电压或是测量该引脚上的信号波形，这时就需要分清该元器件的引脚，如排阻就是多引脚的元器件。

（3）在设计PCB时需要分清元器件各引脚。

1.排阻共用端识别方法

如图6-1所示，从排阻内电路中可以看出，内电路会有一个共用端，内电路中的1脚是共用端，在排阻上会有一个圆点标记的引脚引出内电路的共用点。

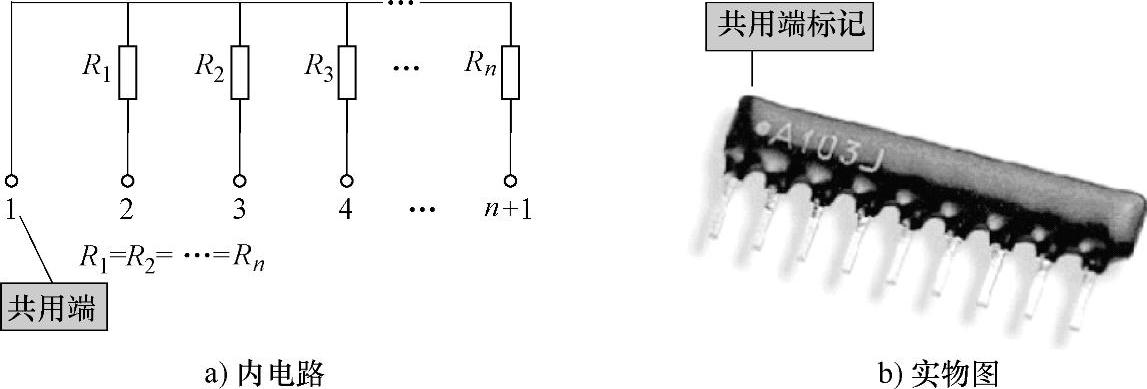

图6-1 寻找共用端方法示意图

2.排阻引脚排序识别方法(www.daowen.com)

排阻有许多引脚，它们的引脚分布是有一定规律的，利用这个规律可以分清排阻的各引脚序号。

排阻引脚分布识别方法主要有下列几种。

（1）引脚单列分布排阻。图6-2所示是单列排阻的引脚识别方法示意图。

（2）引脚双列分布排阻。引脚双列分布排阻有两种情况：一是有脚的双列排阻；二是贴片的双列排阻。它们的引脚分布规律和识别方法是相同的。图6-3所示是贴片双列排阻引脚识别方法示意图。

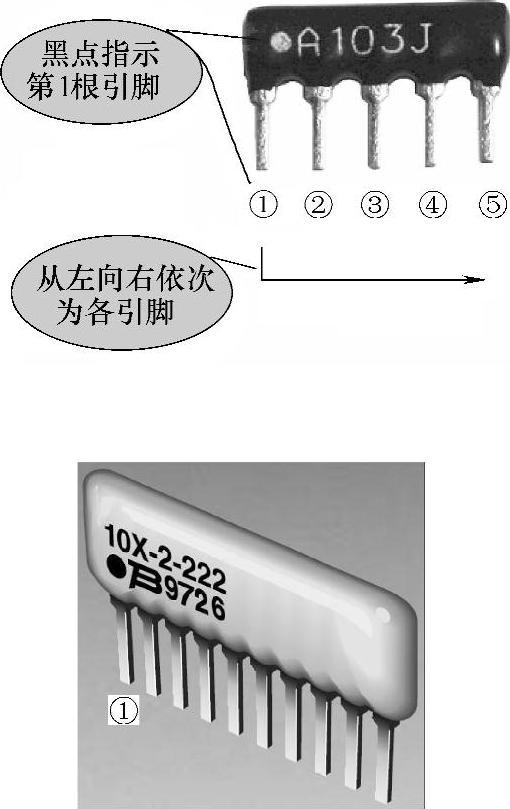

图6-2 单列排阻引脚识别方法

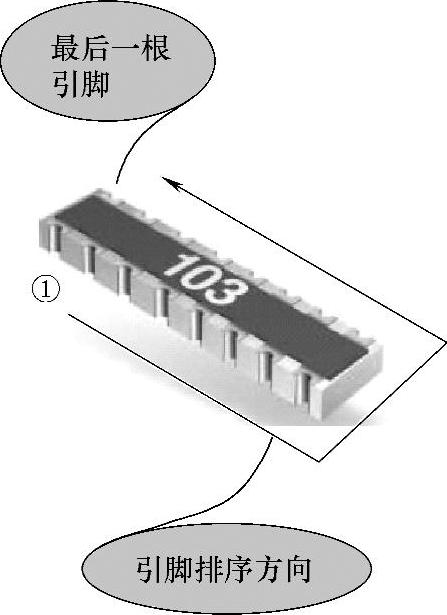

图6-3 贴片双列排阻引脚识别方法

将型号标注正面对着自己，这时左下方的第一根引脚是①脚，然后逆时针方向依次为各引脚。图6-4所示是使用黑点表示第一根引脚的贴片双列排阻。
