1.扬声器种类

扬声器的种类较多，而且价格相差很大。扬声器按照换能机理和结构划分有电动式（动圈式）、电磁式（舌簧式）、压电式（晶体或陶瓷）、静电式（电容式）、电离子式和气动式扬声器等，其中电动式扬声器由于具有电声性能好、结构牢固、成本低等优点，被广泛应用于各种音响电器中。

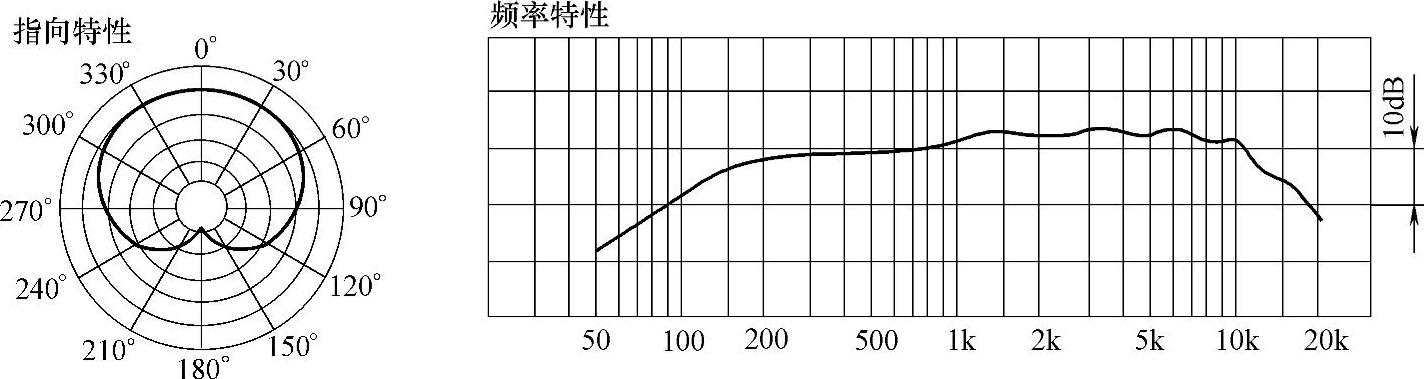

图5-33 某型号动圈式传声器的指向特性曲线和频率特性曲线

按照工作频率划分有低音扬声器、中音扬声器和高音扬声器，有的还分成录音机专用、电视机专用、普通和高保真扬声器等。

扬声器按照纸盆形状划分有圆形、椭圆形、双纸盆扬声器等。

2.扬声器外形特征

图5-34所示是两种扬声器实物。

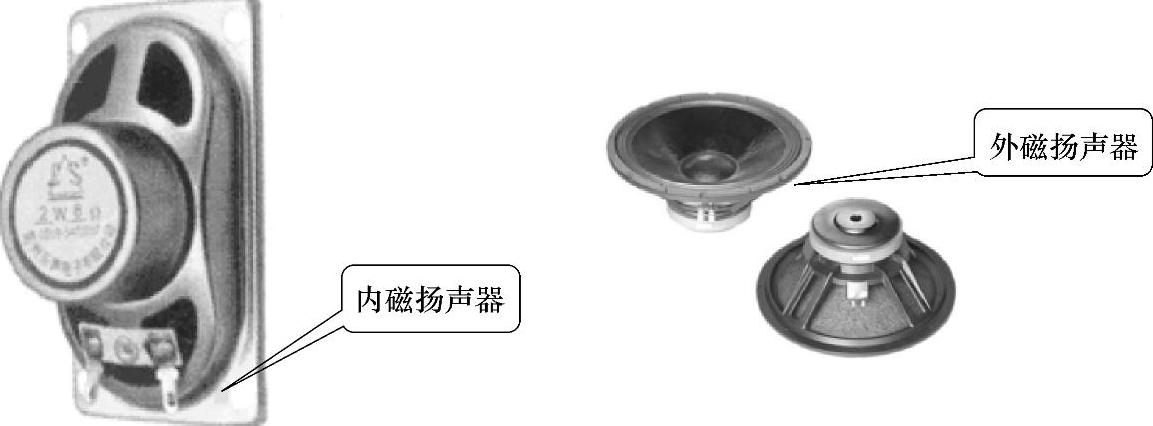

图5-34 两种扬声器实物

（1）扬声器有两个接线引柱，即有两根引线。这两根引脚有时不分正、负极性，但有时要分清。

（2）扬声器的外形有圆形和椭圆形两大类。

（3）扬声器有一个纸盆（或其他材料的盆），它的颜色通常是黑色的，当采用纸质作为盆时则为白色等其他颜色。

（4）扬声器纸盆背面是磁铁，在外磁式扬声器中，用金属起子去接触磁铁时会感觉到磁性的存在，内磁式扬声器则是没有磁性感觉，但确有磁铁存在。

（5）扬声器在机器中装在面板上或装在音箱内。

3.电动式扬声器工作原理(www.daowen.com)

电动式扬声器的工作原理是：给扬声器的音圈中通入交流电流，音圈在输入电流作用下产生交变磁场，而音圈又放置在永久磁铁中，音圈在这两个磁场的作用下做垂直于音圈电流方向的运动，即音圈因为输入电流作用而运动。

由于音圈与纸盆连接在一起，这样音圈运动时带动纸盆前、后振动。纸盆的前、后振动推动空气的相应振动，人耳便能感受到空气振动而产生的声音感觉。这样，输入扬声器的电流通过扬声器的换能作用，转换成声音。

当输入到扬声器中的交流电流越大时，流过音圈的交流电流也越大，磁场作用越强，扬声器的纸盆振幅越大，声音越响。反之，当输入扬声器的交流电流较小时，扬声器发出的声音小。

4.扬声器频率特性

给扬声器输入直流电流时，扬声器的纸盆也要产生一个位移，但是纸盆没有振动，此时空气也不振动，所以扬声器没有声音。由此可知，扬声器不能将直流电流转换成声音。

当输入扬声器的交流电流频率不同时，扬声器纸盆振动的频率不同，扬声器的纸盆振动频率与输入扬声器的交流电流频率相同。输入电流频率越高，扬声器发出声音的频率越高，反之输入电流频率越低，扬声器发出声音的频率越低。

理论和实验表明，扬声器工作在低频段时，主要是纸盆的外缘振动，纸盆口径大、纸盆外缘柔软时，低音效果比较好；扬声器工作在高频段时，主要是纸盆中央部分在振动，纸盆口径较小、纸盆中央质硬时，高音效果比较好。

显然，扬声器的这一工作特性是矛盾的，同一个扬声器不能很好地兼顾高音和低音，这样出现了低音扬声器、高音扬声器和中音扬声器。

将低音扬声器的纸盆做大些，外缘柔软些，让低音扬声器只工作在低音频段。再根据高音扬声器的工作特点，制成高音扬声器，让高音扬声器只工作在高音频段，这样可以很好地兼顾扬声器的高频、低频特性。

因此可知，纸盆口径大的是低音扬声器，纸盆口径小的是高音扬声器，纸盆口径中等的是中音扬声器，依据纸盆的口径大小可以方便地分辨出高音、低音和中音扬声器。

5.扬声器主要参数

扬声器的参数较多，表5-13所示是扬声器常用参数说明。

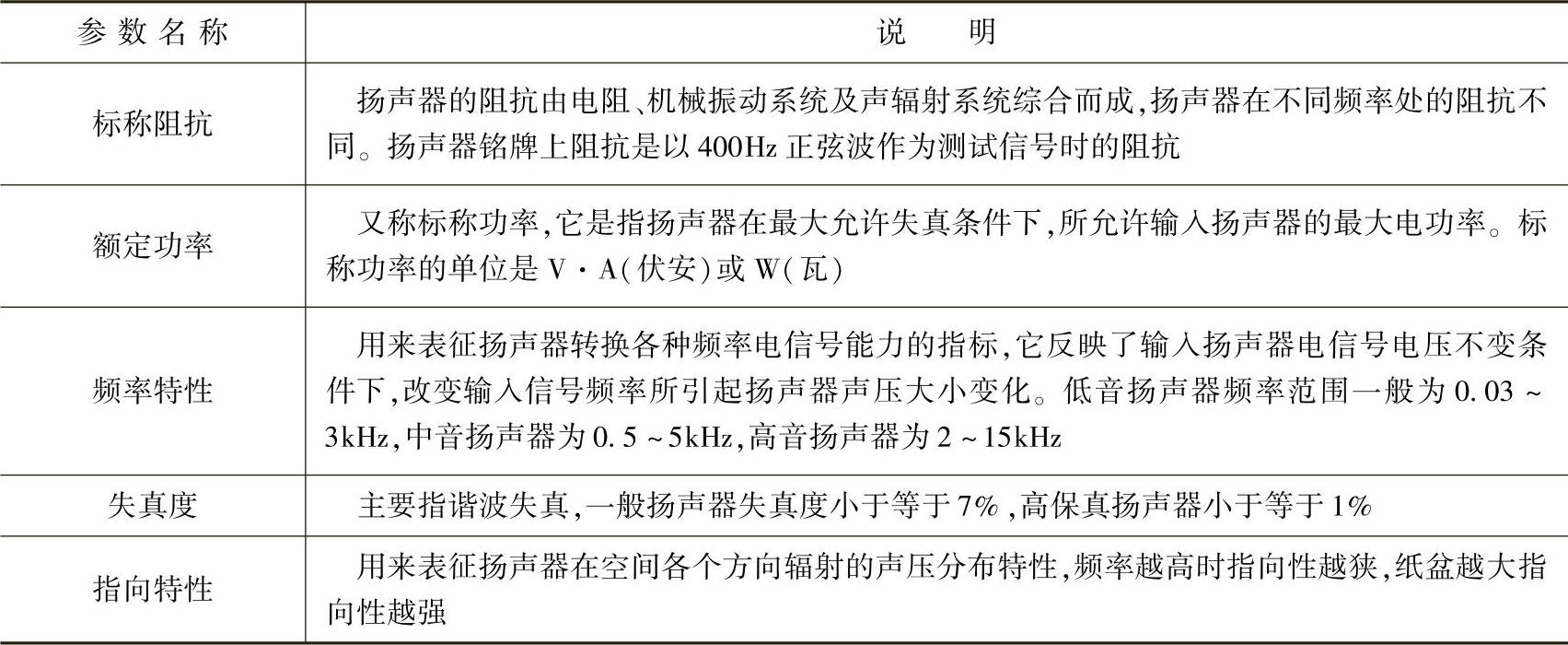

表5-13 扬声器常用参数说明
