电脑接口及相关接口示意图和作用说明

接口类型是指该产品与电脑主机（或笔记本电脑）的连接接口类型，如常用的USB接口、PCI、PCMCIA等。

计算机配件都是通过一定的接口和计算机连接的，如鼠标一般是通过USB或者PS/2接口和计算机连接，网卡一般通过PCI接口和计算机连接等。不同的连接线转接卡和计算机连接的接口不相同。图5-7所示是电脑机壳上的接口示意图。

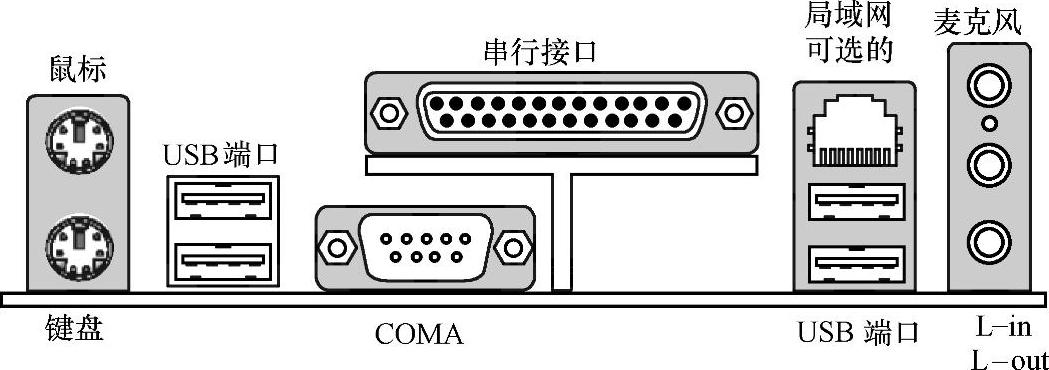

图5-7 电脑整机接口示意图

1.串行接口

图5-8所示是串行接口示意图。串口叫做串行接口，也就是COM接口。现在的PC一般有两个串行口COM 1和COM 2。串行口不同于并行口之处在于它的数据和控制信息是一位接一位地传送出去的。虽然这样速度会慢一些，但传送距离较并行口更长，因此若要进行较长距离的通信时，应使用串行口。通常COM 1使用的是9针D形连接器，也称之为RS-232接口，而COM 2有的使用的是老式的DB25针连接器，也称之为RS-422接口，不过目前已经很少使用。

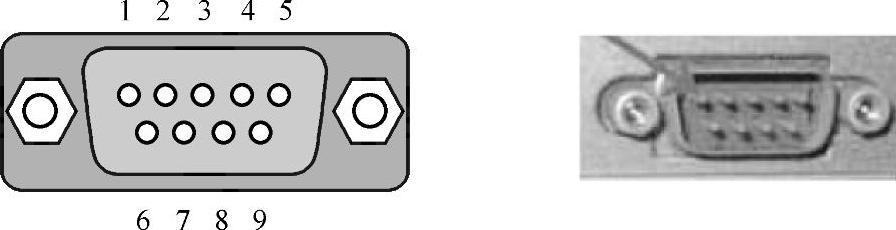

图5-8 串行接口示意图

串口的出现是在1980年前后，数据传输率是115～230kbit/s，串口一般用来连接鼠标和外置调制解调器以及老式摄像头和写字板等设备，目前部分新主板已开始取消该接口。该接口也可以用来与单片机之间通信。表5-6所示是串行接口引脚符号和作用说明。

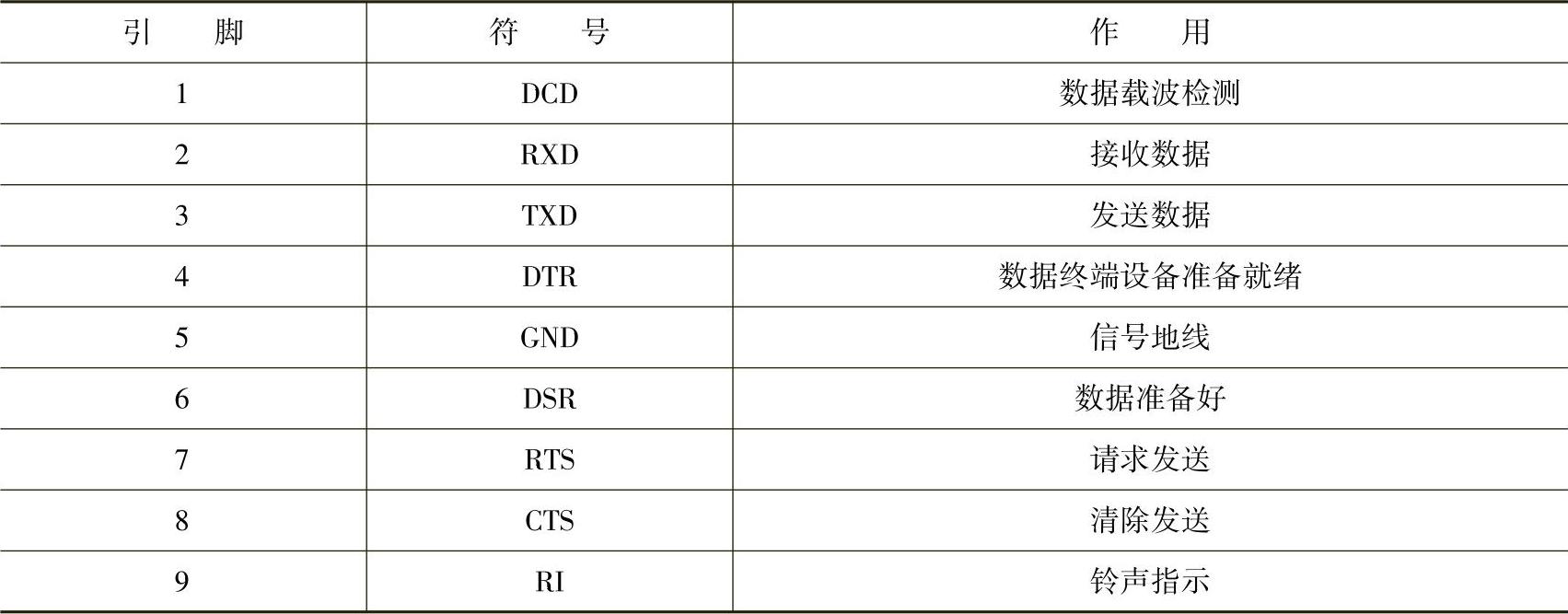

表5-6 串行接口引脚符号和作用说明

2.并行接口

图5-9所示是并行接口示意图。并行接口简称并口，也就是LPT接口，是采用并行通信协议的扩展接口。并口的数据传输率比串口快8倍，标准并口的数据传输率为1Mbit/s，一般用来连接打印机、扫描仪等，所以并口又被称为打印口。

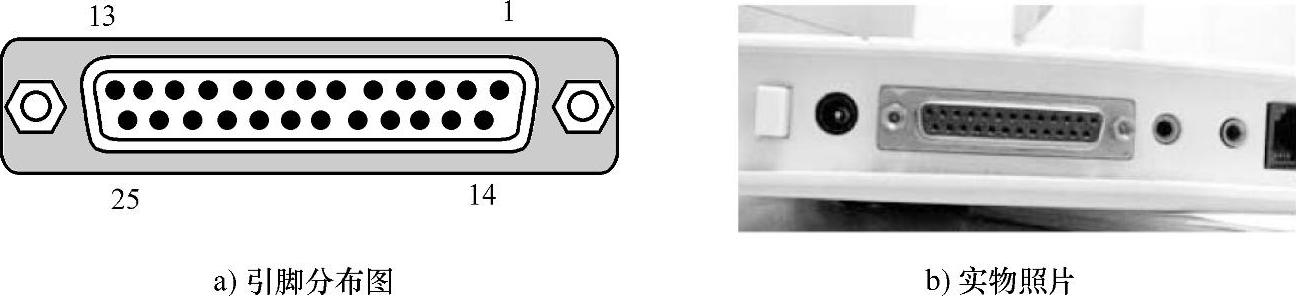

图5-9 并行接口示意图

并行接口采用的是25针D形接头。所谓“并行”，是指8位数据同时通过并行线进行传送，这样数据传送速度大大提高，但并行传送的线路长度受到限制，因为长度增加，干扰就会增加，数据也就容易出错。目前计算机基本上都配有并口。表5-7所示是并行接口引脚符号和作用说明。

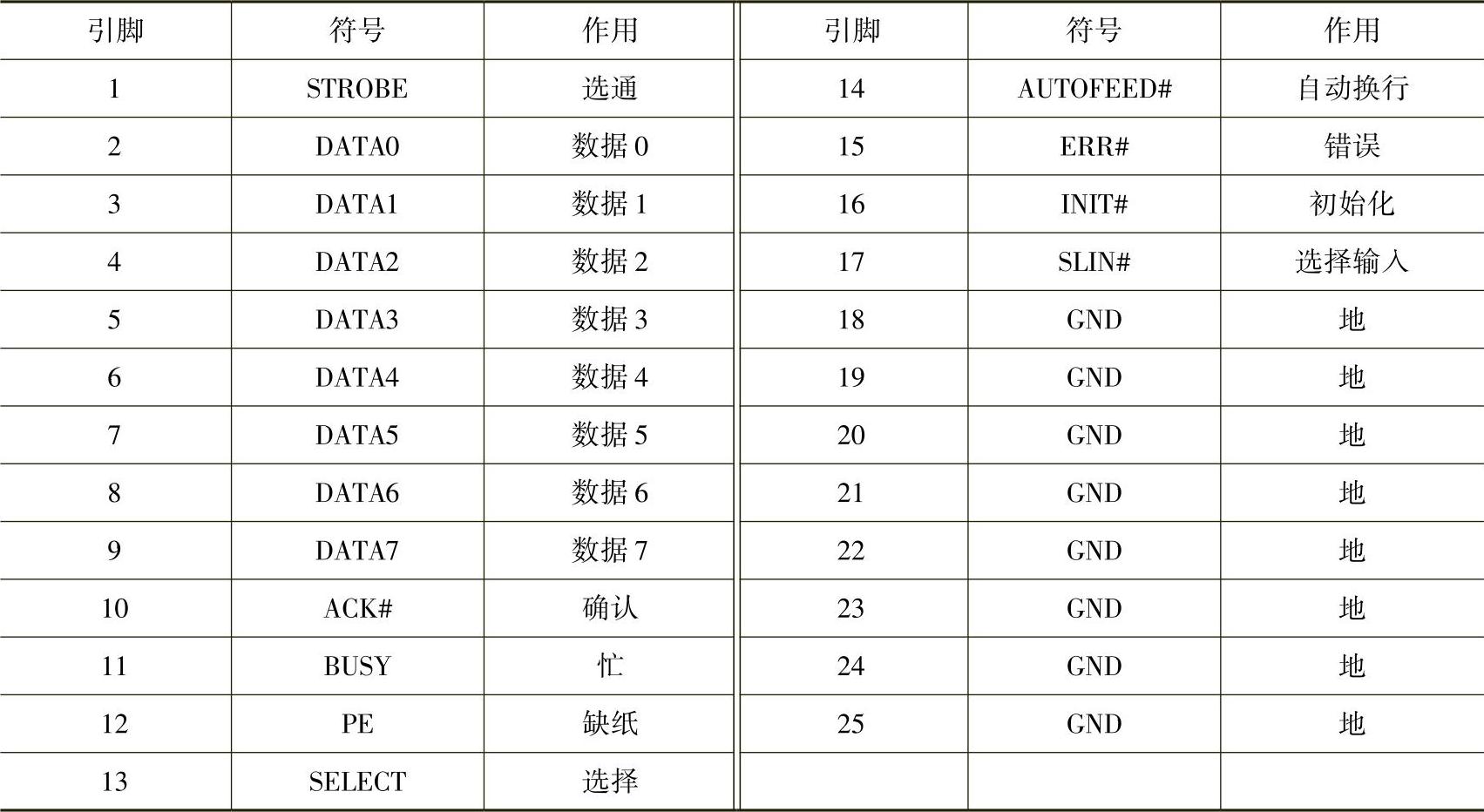

表5-7 并行接口引脚符号和作用说明

3.USB接口

图5-10所示是通用串行总线（Universal Serial Bus，USB）接口示意图。它不是一种新的总线标准，而是应用在PC领域的接口技术。USB是在1994年年底由英特尔、康柏、IBM、Microsoft等多家公司联合提出的。

USB具有传输速度快（USB1.1是12Mbit/s，USB2.0是480Mbit/s），使用方便，支持热插拔，连接灵活，独立供电等优点，可以连接鼠标、键盘、打印机、扫描仪、摄像头、闪存盘、MP3、手机、数码相机、移动硬盘、外置光驱、USB网卡、ADSL调制解调器、Cable调制解调器等，几乎所有的外部设备。

图5-11所示是USB接口引脚分布示意图。

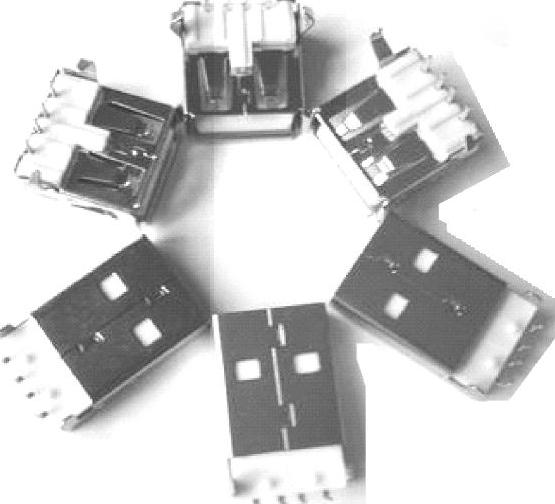

图5-10 USB接口示意图

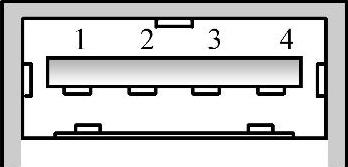

图5-11 USB接口引脚分布示意图

表5-8所示是USB接口引脚符号和作用。

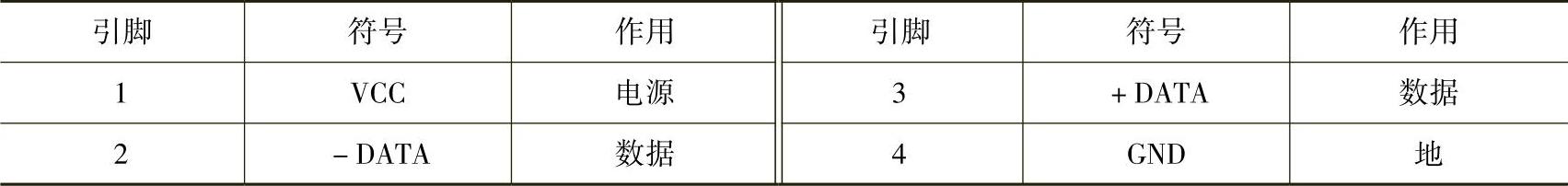

表5-8 USB接口引脚符号和作用

USB目前有两个版本，USB1.1的最高数据传输率为12Mbit/s，USB2.0则提高到480Mbit/s。注意：这里的b是Bit的意思，1MB/s（兆字节/秒）=8Mbit/s（兆位/秒），12Mbit/s=1.5MB/s。两者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB设备决定。USB可以通过连接线为设备提供最高5V，500mA的电力。另外，市面上的某些USB相关产品标注为USB 2.0 Full Speed的其实就是USB 1.1，而标注为USB 2.0 High Speed的才是真正的USB 2.0。

USB2.0规范是由USB1.1规范演变而来的。它的传输速率达到了480Mbit/s，折算为60MB/s，足以满足大多数外设的速率要求。USB 2.0中的“增强主机控制器接口”（EH-CI）定义了一个与USB 1.1相兼容的架构。它可以用USB 2.0的驱动程序驱动USB 1.1设备。也就是说，所有支持USB 1.1的设备都可以直接在USB 2.0的接口上使用而不必担心兼容性问题，而且像USB线、插头等等附件也都可以直接使用。

USB接口有3种类型：

Type A：一般用于PC；(www.daowen.com)

Type B：一般用于USB设备；

Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等。

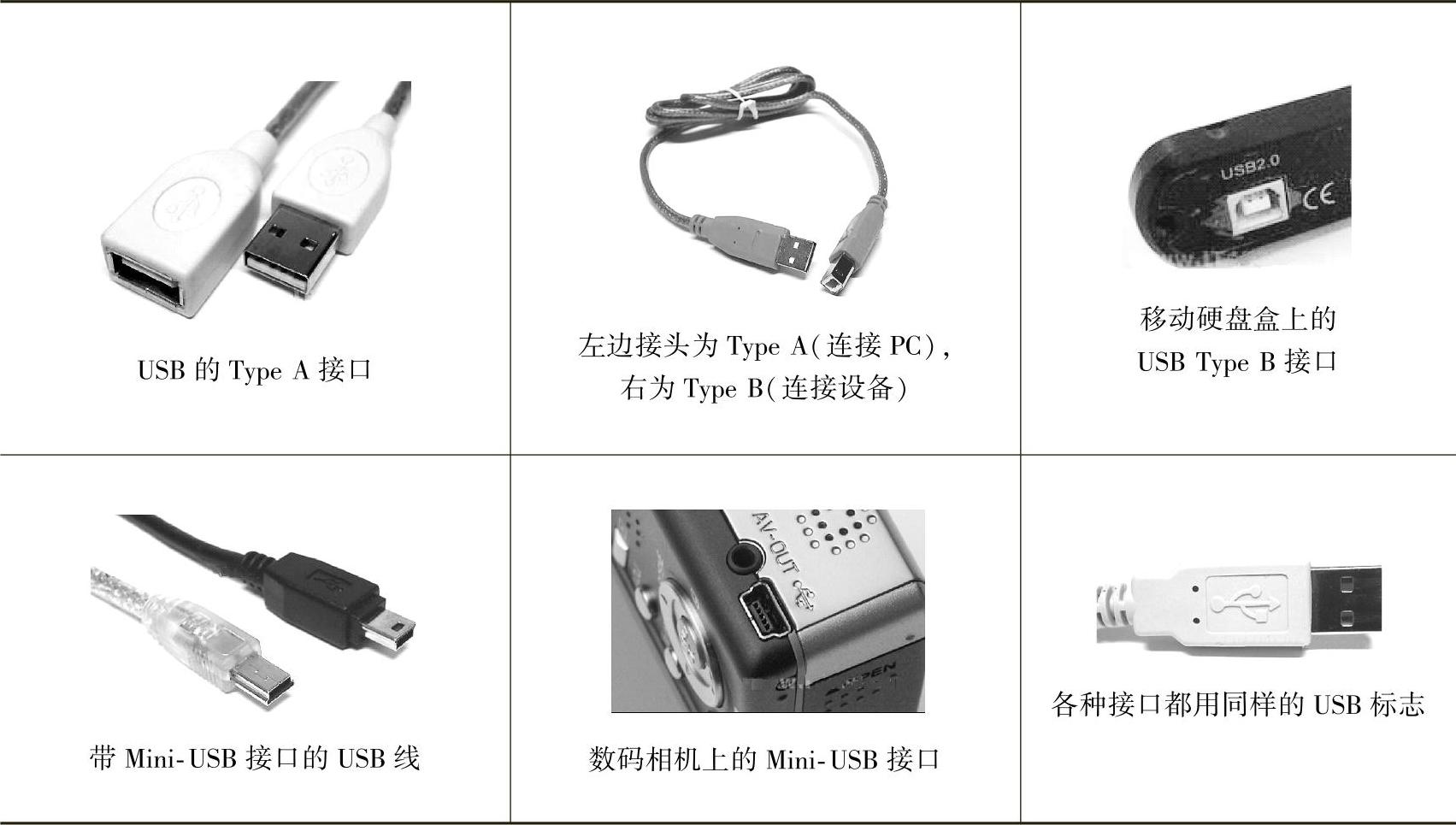

表5-9所示是常见USB接口示意图。

目前的主板一般都采用支持USB功能的控制芯片组，主板上也安装有USB接口插座，如图5-12所示。
