1.集成电路选配方法

集成电路出毛病后，一般情况是无法修复的，需要做更换处理。在选配集成电路时，要注意以下几个方面的问题：

（1）直接代换时要求使用同型号集成电路。

（2）可查有关集成电路的置换手册，查出可代换的集成电路型号。如若可以直接代换，装上即可；如若代替时有电路变动的要求，则还要作电路的相应调整。通常，提倡直接代换。

（3）有些内电路元器件很少的集成电路，实在无法配到代替型号的集成电路时，可以用分立元器件构成电路作代替。

（4）当一块集成电路的部分电路损坏时（指已确定只是部分电路损坏），并具备有关内电路资料时，可用分立元器件构成这部分损坏的电路。但这样做比较困难，需要有详细的资料。所以，一般情况下集成电路的部分电路出问题，也作整块集成电路的更换。

（5）关于集成电路的代替资料，可查有关集成电路代换手册。查代换资料时要注意，有的代换资料是有误的，如某集成电路可以用两种型号集成电路代换，当选用一种作代换后，故障现象发生变化（原来的故障现象消失，但出现了新的故障现象），此时要用另一种可代换集成电路进行代换。因为一些代换资料没有详细说明代换时是否要作电路改动，而资料表明同时可以用两种型号集成电路代换时，很可能其中一种代换时要进行电路的改动。

2.更换操作方法

表4-22所示是集成电路更换步骤和操作方法说明。

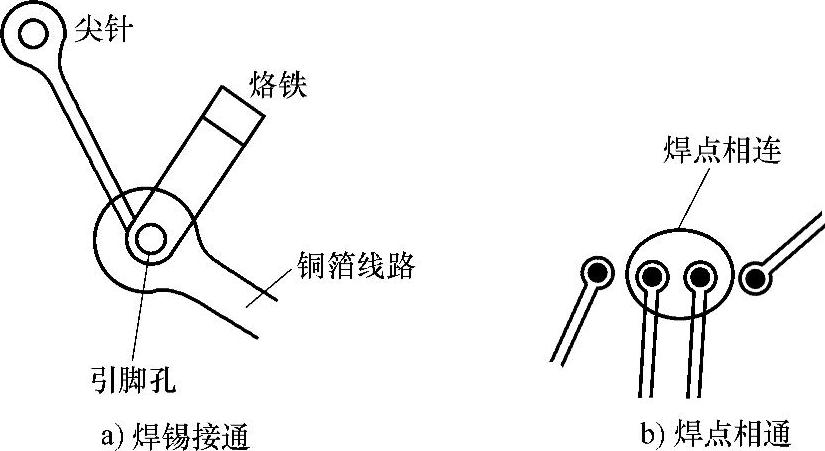

拆卸时可能会导致引脚孔被焊锡堵塞或相邻焊点被焊锡接通等现象。对引脚孔中的焊锡，可用铬铁熔解焊锡后，再用一根很尖的针伸入引脚孔中，如图4-49a所示，然后移开烙铁，便能将引脚孔中的焊锡去除。同样的方法一一去除各引脚孔的焊锡。

表4-22 集成电路更换步骤和操作方法说明

对于相邻焊点被焊锡接通时，如图4-49b所示，可将烙铁头上的焊锡甩干净，再用烙铁去熔焊相连的焊锡，让焊锡吸附在烙铁头上。再甩净，再吸，直至清除完毕。也可在焊锡熔解后，用刀片切开相邻的焊锡。

拆下集成电路之前要记住各引脚安装位置。有的电路板上，在集成电路装配孔附近有集成电路的引脚编号，装配相当方便。

新的集成电路各引脚伸入相应引脚孔时，注意检查集成电路的引脚次序是否正确，集成电路的①脚只能伸入电路板上①脚的孔中，不要伸入最后一根引脚孔中，否则通电后会损坏集成电路，而且还要重新更换。

有些电子产品中，集成电路装在管座上，如图4-50所示。此时更换集成电路相当方便，只要从管座上取下集成电路，装上新的集成电路即可。

(www.daowen.com)

图4-49 集成电路引脚孔清理示意图

图4-50 集成电路管座

3.吸锡电烙铁拆卸集成电路的方法

集成电路的引脚多，拆卸集成电路是比较复杂的，掌握了集成电路的拆卸方法还可以拆卸其他多引脚元器件。

使用吸锡电烙铁拆卸集成电路的方法是：让电烙铁预热，然后将电烙铁头中的孔套在集成电路露出的引脚上，此时引脚焊点上的焊锡熔化，再按动电烙铁上开关，即可将引脚焊点上的焊锡吸掉，一次吸不干净时再次吸锡。一一吸掉集成电路各引脚上焊锡，集成电路便可整体脱离电路板。

使用无源吸锡器拆卸的方法是：用电烙铁熔化引脚上焊锡，紧接着用无源吸锡器套在引脚上吸锡，使用中动作要快，在焊锡冷却前吸掉焊锡。

4.针头拆卸集成电路的方法

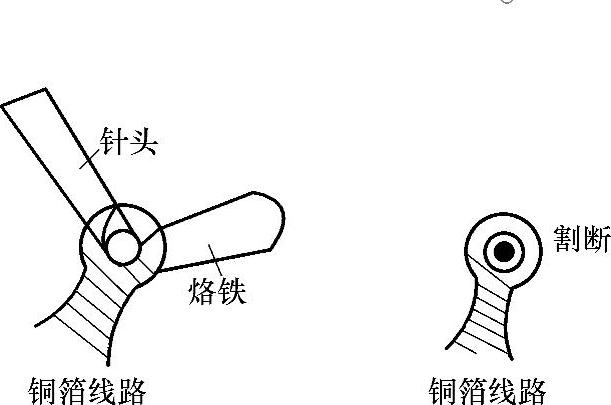

用一个医用针头也可以拆集成电路，方法是用电烙铁先熔化集成电路一根引脚上的焊锡，如图4-51所示，然后伸入针头，同时移开电烙铁，旋转针头，这样针头便将引脚与电路板之间的焊锡切断，使引脚脱开了电路板。

采用同样的方法一一切割各引脚上的焊点，便能将集成电路从电路板上整体脱出。使用针头拆卸法无需专用工具，操作较方便，故经常使用。

图4-51 针头拆卸集成电路方法示意图

5.清除焊锡拆卸集成电路的方法

清除焊锡法拆卸集成电路的操作过程是：先用电烙铁熔化集成电路一根引脚上的焊锡，然后用硬刷子（如牙刷）刷去引脚焊点上的焊锡。同样的方法将各引脚上焊锡去掉，便能将集成电路体脱出电路板。

注意，刷子刷去的焊锡不能让它到处乱落，否则它们会短接电路板上的其他焊点，造成短路故障。
