低压差稳压器的4种应用类型

1.AC-DC电源运用

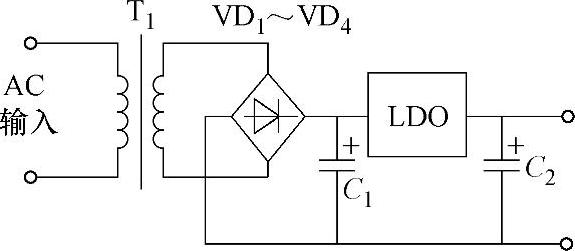

图4-45所示是低压差稳压器在AC-DC电源中的运用示意图。这一电路中,交流电通过电源变压器降压得到交流低电压,再经过整流滤波电路得到不稳定的直流电压,再通过LDO得到稳定的直流电源,并且通过LDO消除了电源电路中的交流声,抑制了纹波电压。

2.电池蓄电池电源电路中运用

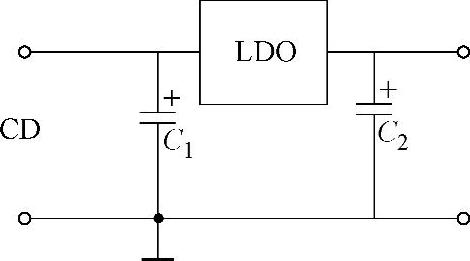

图4-46所示是低压差稳压器在电池或蓄电池电源电路中运用示意图。


图4-45 低压差稳压器在AC-DC电源中的运用示意图

电池或蓄电池的供电电压都会在一定范围内变化,电池或蓄电池随着使用时间增加,它的输出电压都要下降,在电路中增加了低压差稳压器后,直流工作不仅能够稳定,而且在电池或蓄电池接近放电完毕时,直流输出电压都保持稳定,提高了电池或蓄电池的使用寿命。

3.开关电源电路中运用

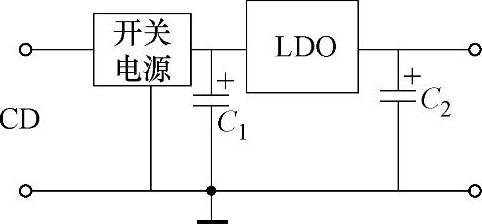

图4-47所示是低压差稳压器在开关电源电路中运用示意图。当输入直流电压远远高于所需要的直流工作电压时,可以在低压差稳压器电路之前加一个开关电源电路。


图4-46 低压差稳压器在电池或蓄电池电源电路中运用示意图(www.daowen.com)


图4-47 低压差稳压器在开关电源电路中运用示意图

众所周知,开关电源有其独特的优点,如效率很高,输入电压和输出电压可以相差很大等,但是它也有许多缺点,特别是运用于模拟电路中时它的缺点更加明显,如输出纹波电压较高、噪声大、电压调整率较差等。

重要提示

在开关电源电路之后加入低压差稳压器,可以集两种电路优点于一体,低压差稳压器可以实现有源滤波,去除干扰,同时大幅度提高了稳压精度,此外电源系统的效率也没有明显下降。

4.多路相互隔离电源电路中运用

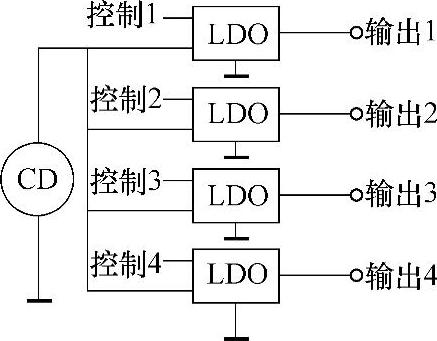

图4-48所示是低压差稳压器在多路相互隔离电源电路中运用示意图。在一些应用中,例如通信设备中,往往由一只电源供电,但是需要多组小电源,并且要求这些小电源相互隔离,即其中的一些小电源工作,另外的小电源不工作时为了节电需要关断,这时就可以采用多组LDO电路,通过LDO集成电路(5根引脚的集成电路)中的控制端进行该集成电路的通、断控制。


图4-48 低压差稳压器在多路相互隔离电源电路中运用示意图
