1.稳压器调整管类型

图4-44所示是4种类型的稳压器调整管，图a所示是NPN型单管。图b所示是NPN型管复合管，图c所示是PNP型单管，图d所示是PMOS管（PMOS是指N型衬底、P沟道，靠空穴的流动运送电流的MOS管）。

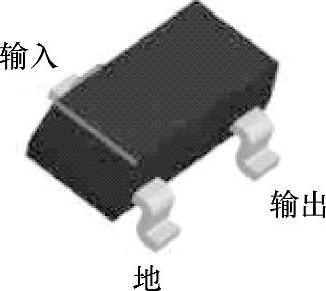

图4-43 超低压差稳压器集成电路MPC33外形示意图

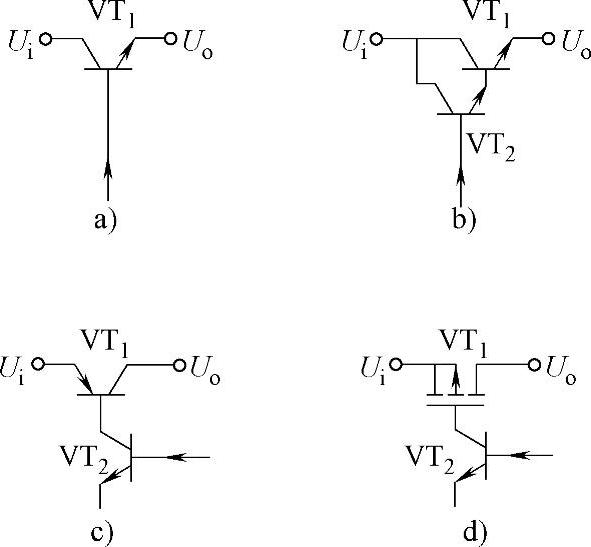

图4-44 4种类型的调整管

在输入电压确定的情况下，双极型调整管可以提供最大的输出电流。PNP型晶体管更优于NPN型晶体管，这是因为PNP型晶体管的基极可以直接接地，必要时使晶体管完全饱和。对于NPN型晶体管而言，晶体管的基极只能尽可能地接高的电源电压，这样最小压降限制到一个PN结电压降，所以NPN管和复合管不能提供小于1V的压差。

重要提示(www.daowen.com)

PMOS管和NOPN晶体管可以快速达到饱和，这样能使调整管电压损耗和功率损耗最小，可以实现低压差和低功耗。

PMOS可以提供尽可能低的电压降。

2.低压差稳压器集成电路输入和输出电容

在低压差稳压器集成电路应用电路中需要接入输入端滤波电容和输出端滤波电容，这两只滤波电容对整个电路性能有影响。

使用较低ESR（电容器的等效串联电阻）的大电容器一般可以全面提高电源抑制比、噪声及瞬态性能。

输入端和输出端滤波电容首选陶瓷电容器，这是因为这种电容器价格低，ESR比较低（10mΩ量级），而且故障模式是断路，即陶瓷电容器出现故障时表现为开路故障，对稳压器电路危害不大。采用陶瓷电容时，最好使用×5R和×7R电介质材料，这是因为它们具有较好的温度稳定性。

这两只滤波电容也可以采用钽电容，不过钽电容价格比较高，而且它的故障模式是短路故障，这对稳压器的危害比较大。
