双路输出低压差稳压器集成电路优化设计

时间:2023-06-16 理论教育 版权反馈
【摘要】:图4-32 典型的双路输出低压差稳压器集成电路应用电路1.典型应用电路双路输出低压差稳压器集成电路能够输出两种独立的稳定直流电压,且可以进行每路直流输出电压的控制。双路输出低压差稳压器集成电路有多种规格的输出电压值,如1.8/2.8V,1.5/3.3V,1.5/3.0V等规格。图4-35 其他封装双路输出低压差稳压器集成电路

双路输出低压差稳压器集成电路优化设计

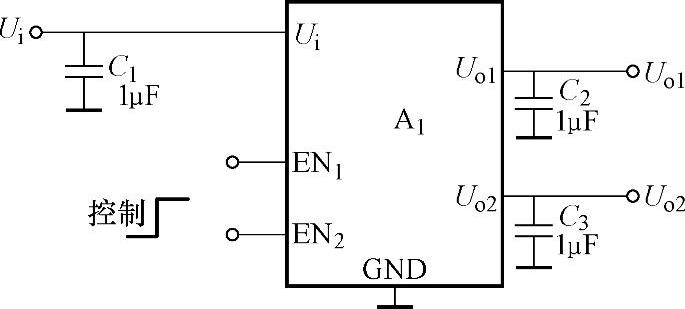

图4-32 典型的双路输出低压差稳压器集成电路应用电路

1.典型应用电路

双路输出低压差稳压器集成电路能够输出两种独立的稳定直流电压,且可以进行每路直流输出电压的控制。图4-32所示是典型的双路输出低压差稳压器集成电路应用电路。

电路中,Ui是不稳定的直流输入电压,Uo1Uo2分别是经过集成电路A1稳定后得到两个直流输出电压。C1是输入端滤波电容,C2C3分别是两路输出端的滤波电容。GND是接地端。

EN1是第1路控制端,当它为高电平时第1路有直流电压输出Uo1,当它为低电平时第1路无直流电压输出。EN2是第2路控制端,当它为高电平时第2路有直流电压输出Uo2,当它为低电平时第2路无直流电压输出。

2.另一种集成电路

图4-33所示是另一种形式的双路输出低压差稳压器集成电路(TQ6411),它采用的封裝是SOT23-5。这一集成电路的特点是输入直流电压是Ui1Ui2,与前面一种双路输出低压差稳压器集成电路不同。

双路输出低压差稳压器集成电路有多种规格的输出电压值,如1.8/2.8V,1.5/3.3V,1.5/3.0V等规格。

3.封装和引脚功能(www.daowen.com)

图4-34所示是6引脚的贴式双路输出低压差稳压器集成电路实物。

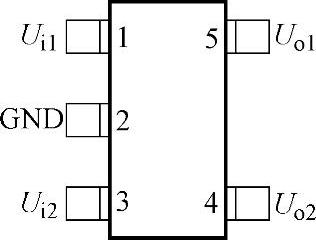

图4-33 另一种形式的双路输出低压差稳压器集成电路

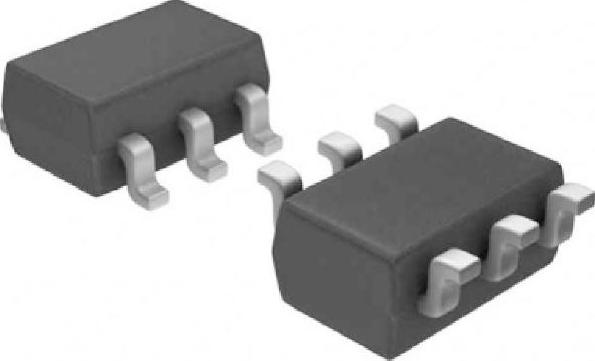

图4-34 6引脚的贴式双路输出低压差稳压器集成电路实物

双路输出低压差稳压器集成电路有多种封装形式和多种引脚规格,如图4-35所示。

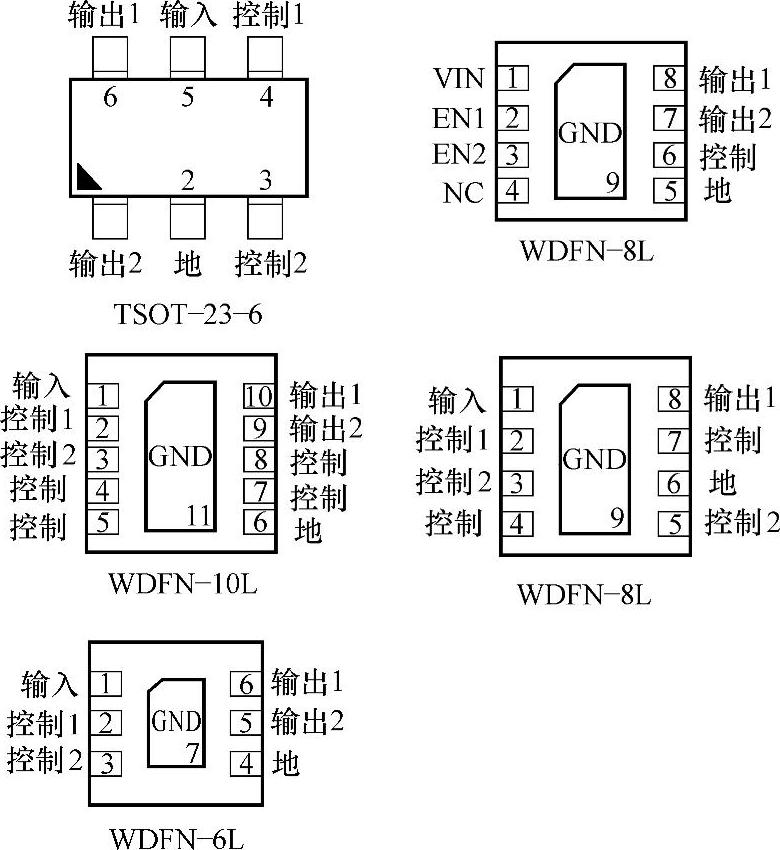

图4-35 其他封装双路输出低压差稳压器集成电路
