负电压输出低压差稳压器集成电路设计

1.负电压输出固定式低压差稳压器集成电路

低压差稳压器集成电路除能够输出正极性直流电压的集成电路外,还有能够输出负极性直流电压的集成电路。图4-27所示是低压差稳压器集成电路LM2990典型应用电路。从电路中可以看出,它输出-Uo。这一电路工作原理与正极性的低压差稳压器集成电路工作原理基本相同,只是要注意输入电压为负极性直流电压,同时输入端和输出端滤波电容的正极性引脚接地线

LM2990系列集成电路是1A的负电压稳压器,其固定输出电压为-5、-5.2、-12、-15V,如LM2990T-12为输出-12V低压差稳压器集成电路。

2.负电压输出可调节可关断低压差稳压器集成电路

图4-28所示是负电压输出可调节可关断低压差稳压器集成电路LM2991典型应用电路。从电路中可以看出,它是一个有5根引脚负电压输出可调节可关断的低压差稳压器集成电路,输出负极性的稳定直流电压,同时输出电压可以连续可调的,并且通过开关S1可实现A1的通、断控制。


图4-27 负电压输出低压差稳压器集成电路LM2990典型应用电路

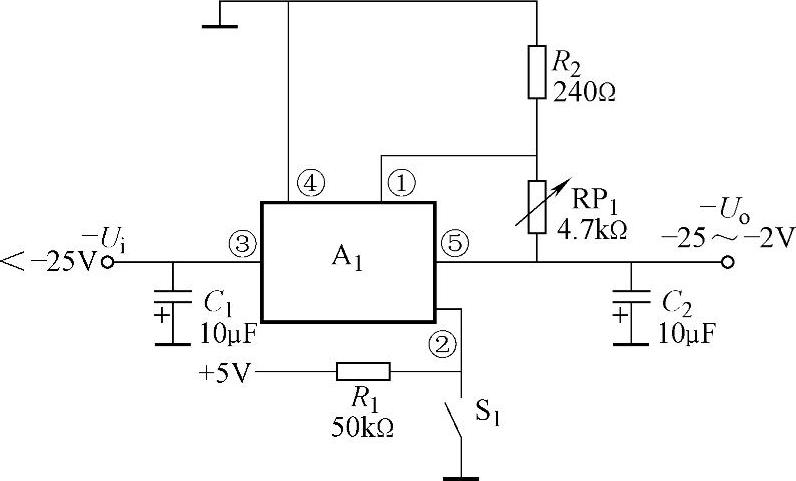

图4-28 负电压输…可调节可关断LM2991低压差稳压器集成电路典型应用电路(www.daowen.com)

当调节电路中可变电阻RP1时,输出电压可以在-25~-2V连续变化。

这一集成电路的②脚是控制端,②脚通过电阻R1接在+5V直流电压端,②脚与地之间接有通、断控制开关S1。当S1在图位断开状态时,+5V高电平通过R1加到集成电路A1的②脚上,使集成电路A1关断,这时A1无直流电压输出。

当开关S1接通时,集成电路A1的②上直流电压为0V,这时集成电路A1可以输出负极性直流电压,通过S1实现对集成电路A1的通、断控制。此外,集成电路A1的②脚还能接TTL或是CMOS电平进行遥控。

3.引脚功能

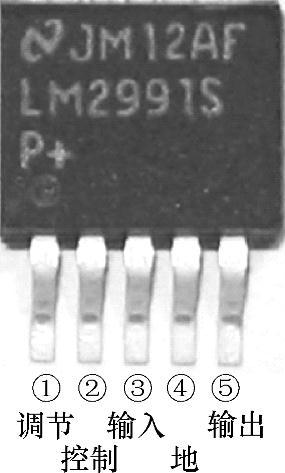

图4-29所示是LM2991S实物和引脚功能说明。


图4-29 LM2991S实物
