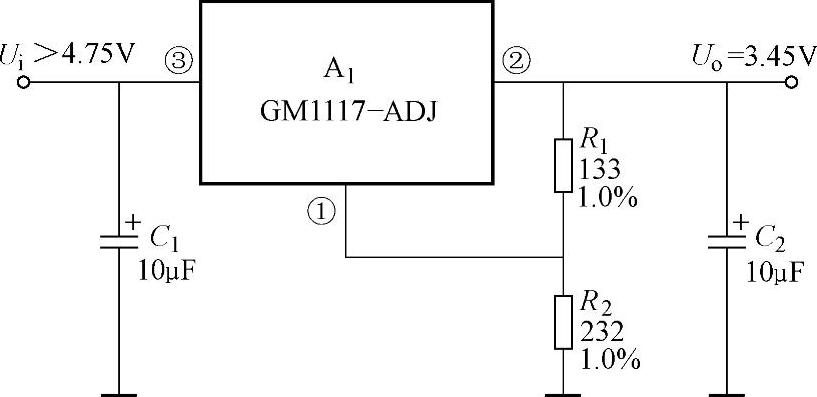

图4-20 调节型低压差稳压器集成电路GM1117-ADJ典型应用电路

1.典型应用电路分析

图4-20所示是调节型低压差稳压器集成电路GM1117-ADJ典型应用电路。这一电路与前面固定型电路不同之处是将取样电阻设置在外电路中，即R₁和R₂，这是两只精密电阻器。在R₁=133Ω、R₂=232Ω时，输出电压为3.45V。R₁、R₂取值不同时，可以得到不同大小的输出电压。

2.内电路方框图

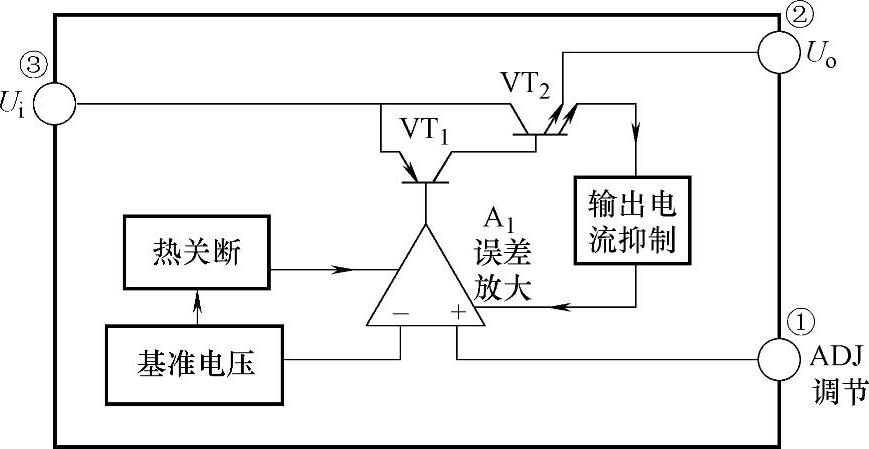

图4-21所示是调节型低压差稳压器集成电路GM1117-ADJ内电路。从内电路中可以看出，它没有取样电阻，取样电阻需要在外电路中设置，以方便调节输出电压大小。(www.daowen.com)

图4-21 调节型低压差稳压器集成 电路GM1117-ADJ内电路

调节型低压差稳压器能够改变输出电压大小的原理是这样：通过改变取样电阻的阻值比大小，就能改变比较放大器输出大小，从而能够改变调整管电流大小，这样就可以改变调整管集电极与发射极之间的压降，实现调节型低压差稳压器输出电压大小的调节。

3.外形特征和引脚分布

图4-22所示是集成电路GM1117的几种实物示意图。它的各引脚分布规律是这样，型号面正对着自己，引脚朝下，此时左端向右依次为①、②和③脚。
