这里以SC1308L集成电路为例,介绍阅读集成电路资料的方法。

1.简介

SC1308L是一个双通道立体声耳机驱动电路,它采用CMOS工艺,主要适用于便携式数字音频装置。

SC1308L封装采用8引脚的DIP或SOP,和TDA1308兼容,引脚排列和应用电路图都是最优化的设计,既节约成本又便于PCB的设计。

主要特点:

∗工作温度范围广

∗采用CMOS工艺

∗工作电源纹波抑制能力强

∗低功耗

∗高信噪比,S/N=110dB

谐波失真小

∗输出电压范围大

∗可在低电源电压下工作

应用:

∗便携式数字音频系统

∗高保真音频系统

随身听

∗CD-ROM

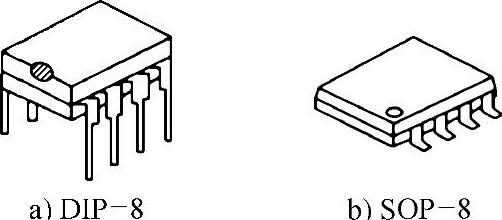

所谓DIP-8和SOP-8是指这种集成电路有两种封装形式,如图4-13所示。同一型号集成电路会有多种封装形式供选择。

2.引脚排列和内部框图

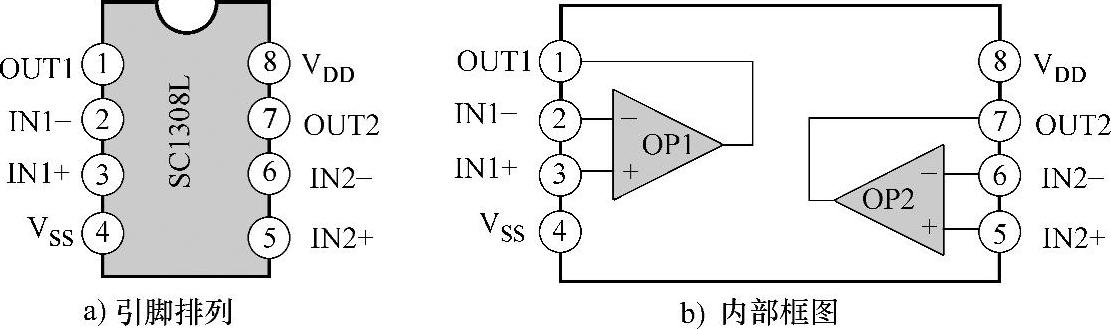

图4-14所示是资料给出的集成电路SC1308L引脚排列和内部框图。


图4-13 DIP-8和SOP-8封装示意图


图4-14 SC1308L引脚排列和内部框图

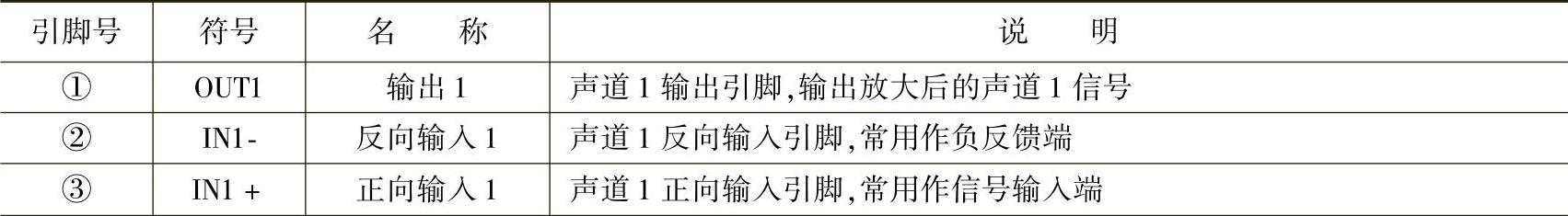

表4-14所示是SC1308L引脚作用说明。

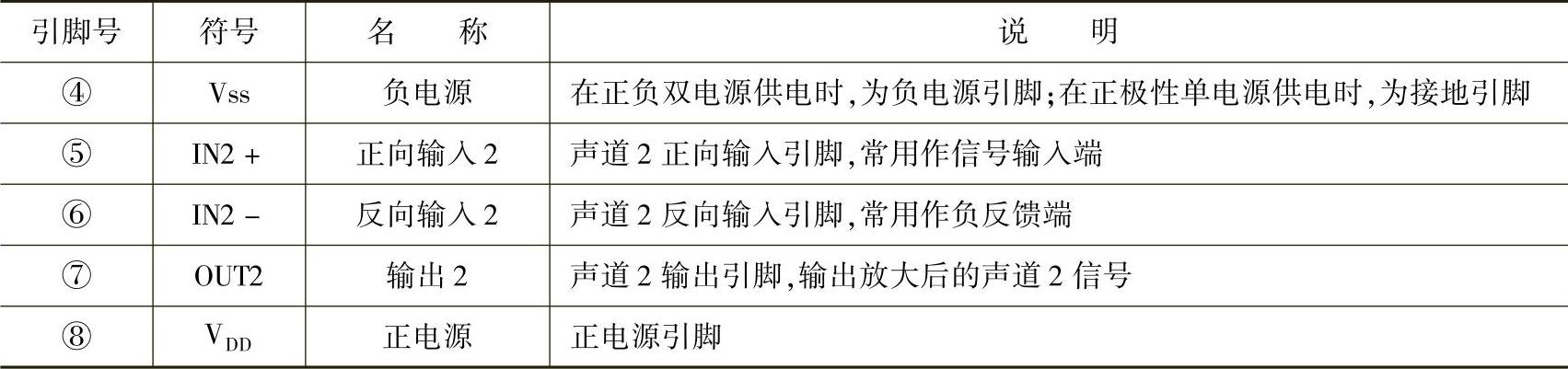

表4-14 SC1308L引脚作用说明(www.daowen.com)


(续)


3.集成电路参数

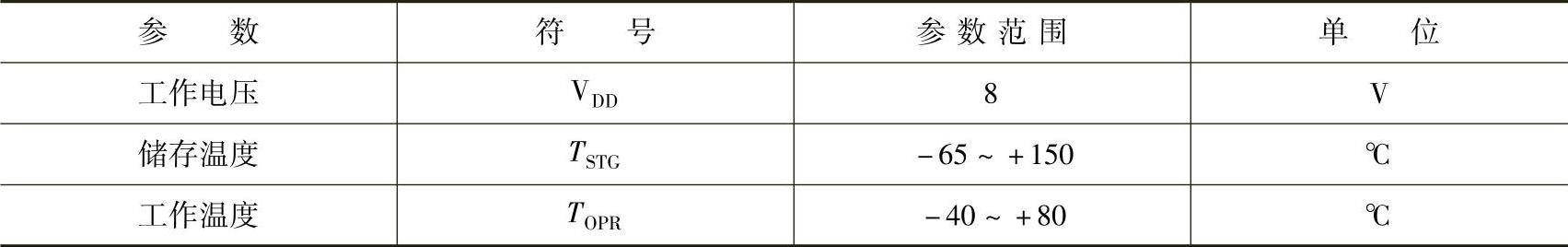

表4-15所示是集成电路SC1308L极限参数。

表4-15 集成电路SC1308L极限参数


重要提示

通常要注意的是工作电压,SC1308L最大不能超过8V,否则集成电路将有损坏危险。

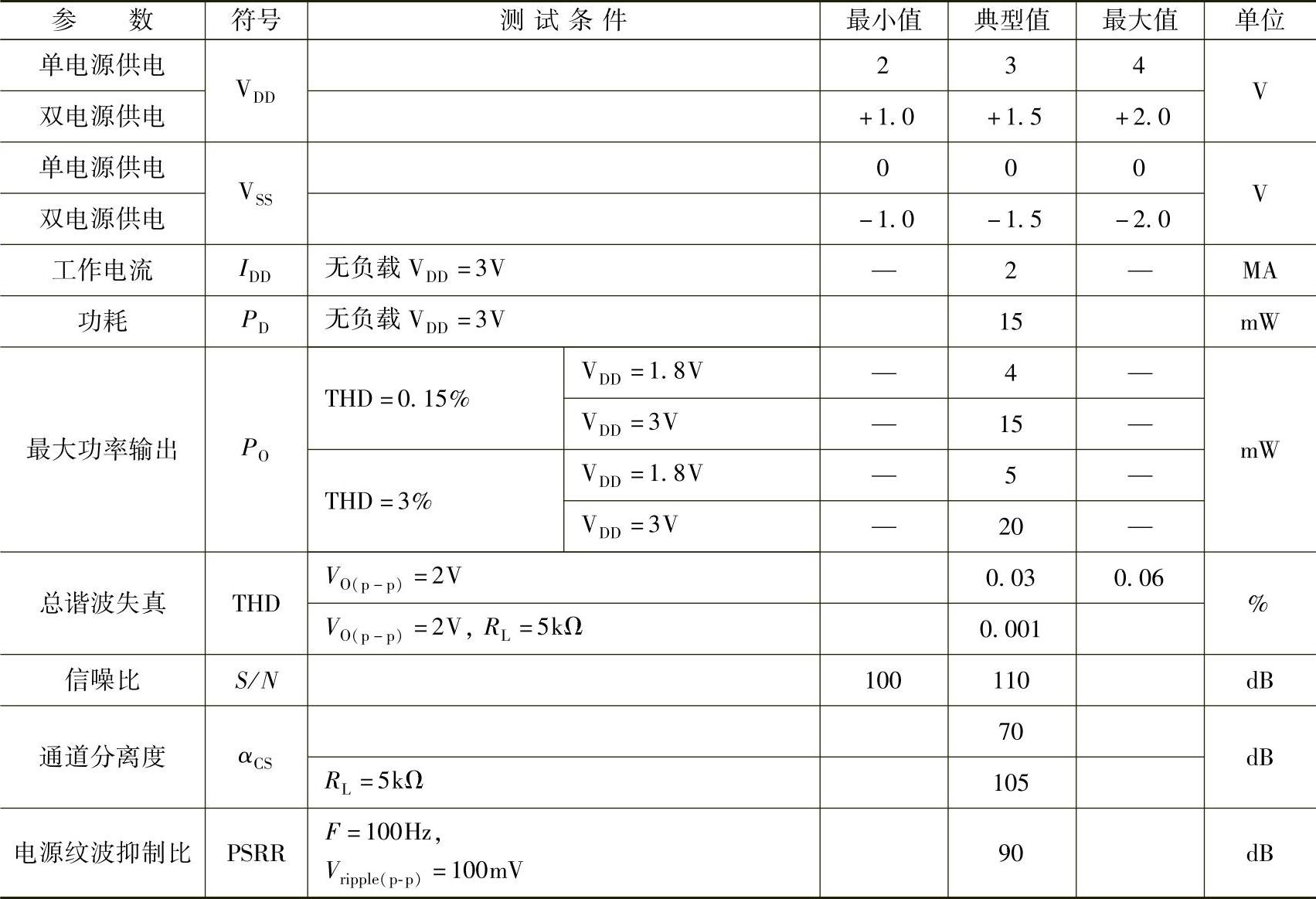

表4-16所示是集成电路SC1308L电气参数。

表4-16 集成电路SC1308L电气参数


注:电气参数(除非特别指定,Tamp=25℃)。

重要提示

电气参数值分成最小值、典型值和最大值三项。它是指数值不小于最小值,不大于最大值,通常为典型值。

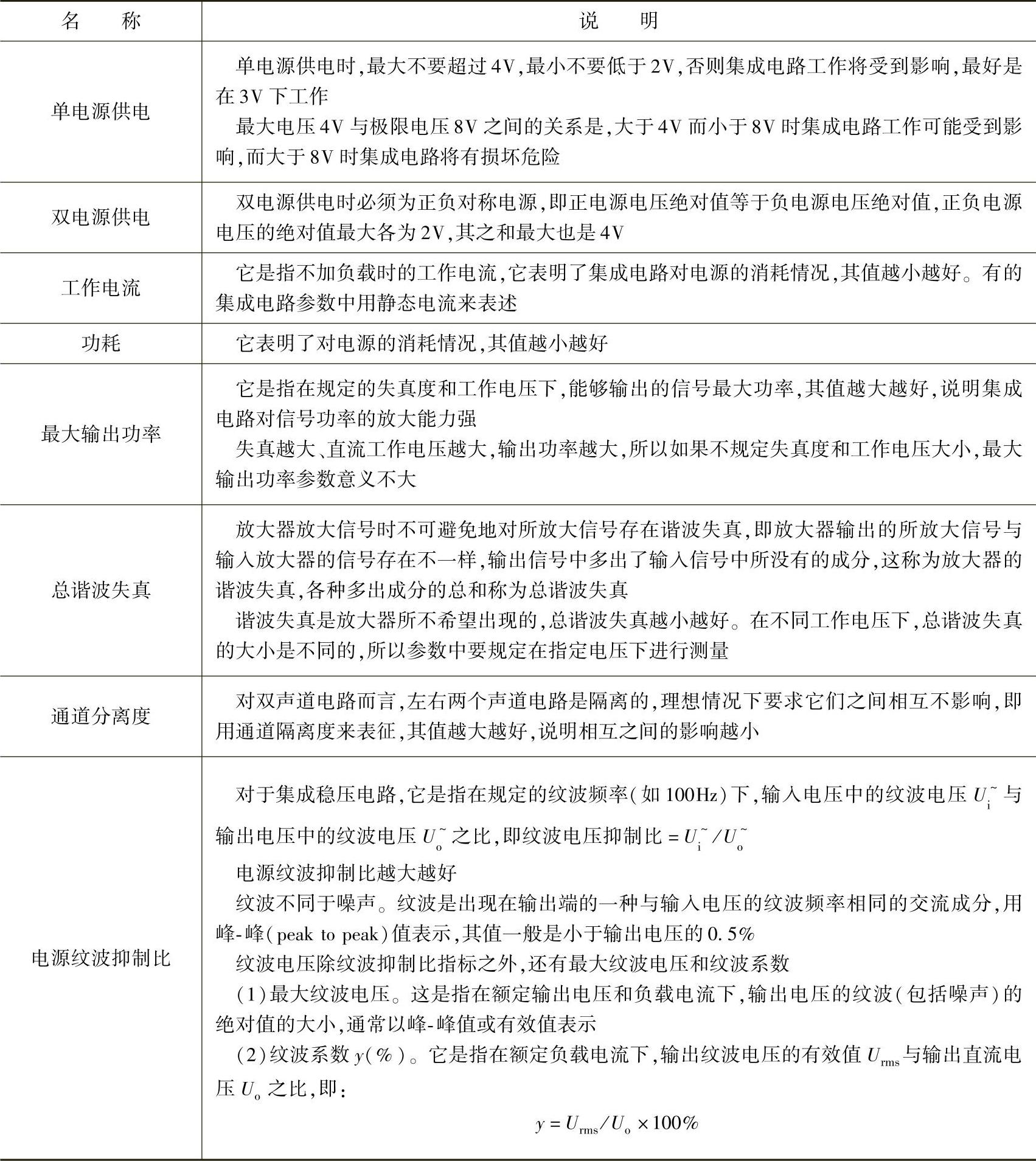

表4-17所示是电气参数含义说明。

表4-17 电气参数含义说明


4.典型应用电路

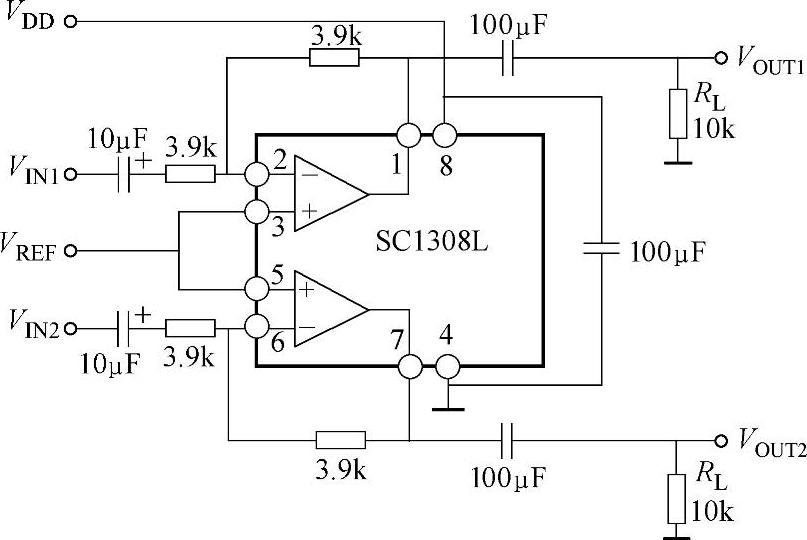

在集成电路资料中会给出典型应用电路,以供设计人员参考。图4-15所示是集成电路SC1308L单电源供电时的典型应用电路。


图4-15 集成电路SC1308L单电源供电时典型应用电路

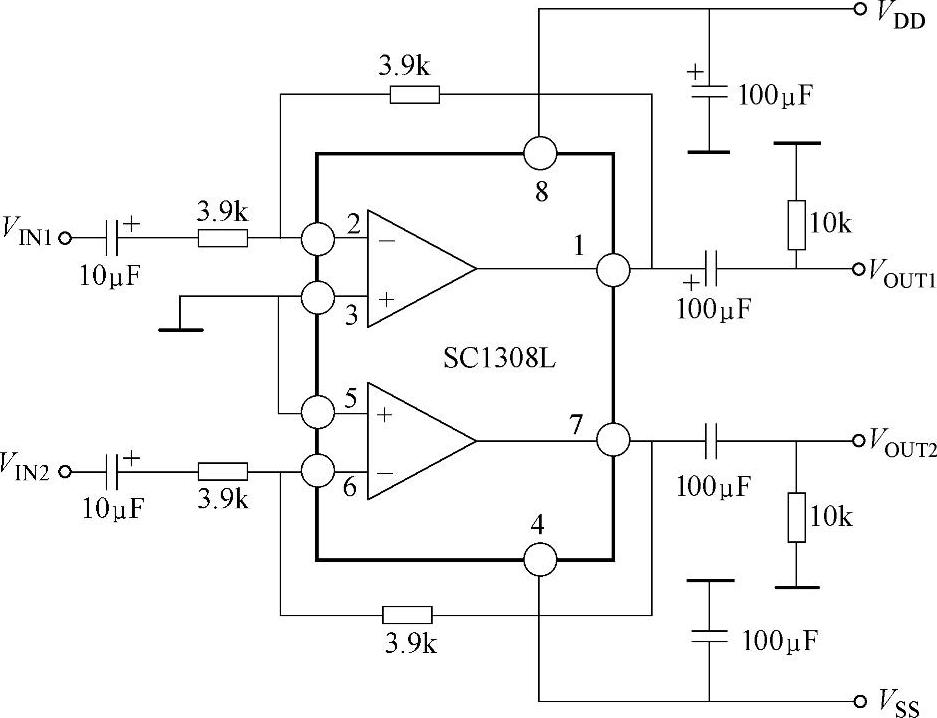

图4-16所示是集成电路SC1308L双电源供电时典型应用电路。典型电路不一定就是实际的电路,因为根据集成电路的具体运用情况还会对电路中元器件参数进行适当的调整,如放大器增益不够时可以适当减小负反馈电阻的阻值等。


图4-16 集成电路SC1308L双电源供电时典型应用电路
