场效应晶体管电路符号及工作原理

1.场效应晶体管电路符号

表4-2所示是场效应晶体管电路符号说明,场效应晶体管的电路符号能够表示出它的种类。

2.场效应晶体管电路符号理解和记忆方法

从场效应晶体管的电路符号中可以看出多项识图信息。图4-2所示是场效应晶体管电路符号识图信息。

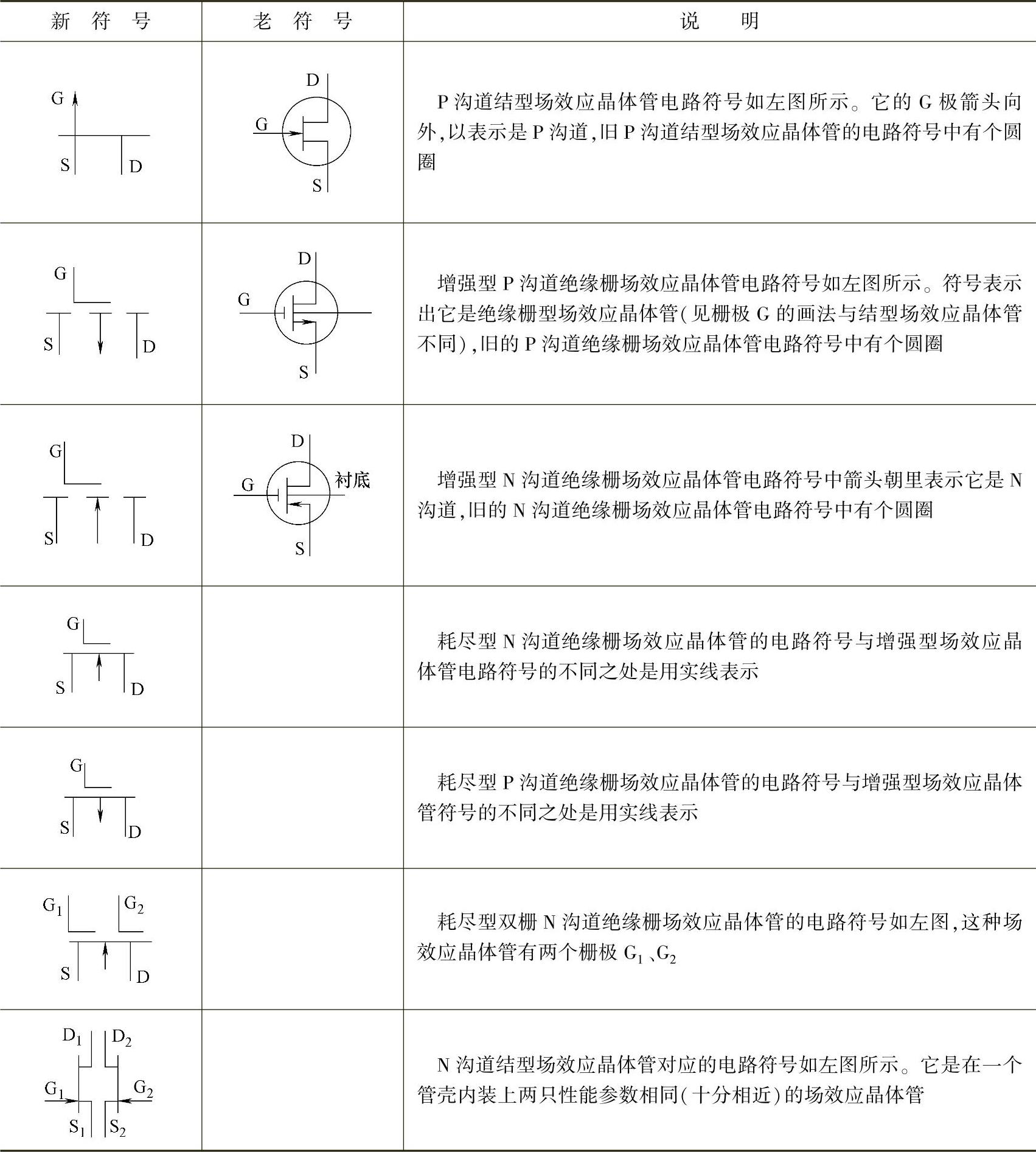

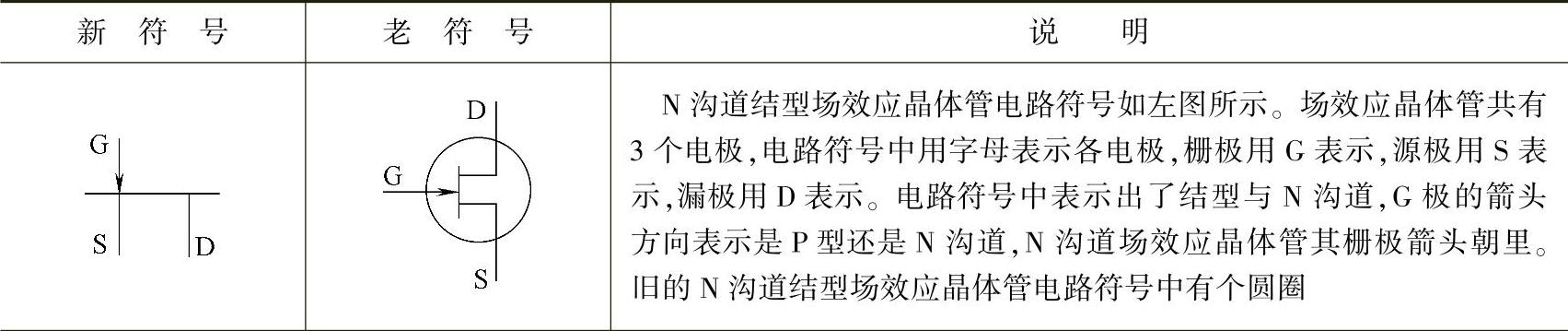

表4-2 场效应晶体管电路符号说明


(续)


场效应晶体管电路符号的理解和记忆从三个方面进行。表4-3所示是场效应晶体管电路符号理解和记忆方法说明,掌握了场效应晶体管电路符号就掌握了场效应晶体管的种类,可以方便场效应晶体管电路的工作原理分析。

3.结型场效应晶体管结构和工作原理

图4-3所示是N沟道结型场效应晶体管的结构及工作原理示意图。从图4-11所示可以看出,它使用一块N型半导体,在它的上、下各引出一个电极,分别称为漏极D和源极S。在N型半导体两侧,各设一小块P型半导体,将它们连起来作为栅极G。这样,G与S之间、G与D之间各出现了一个PN结。

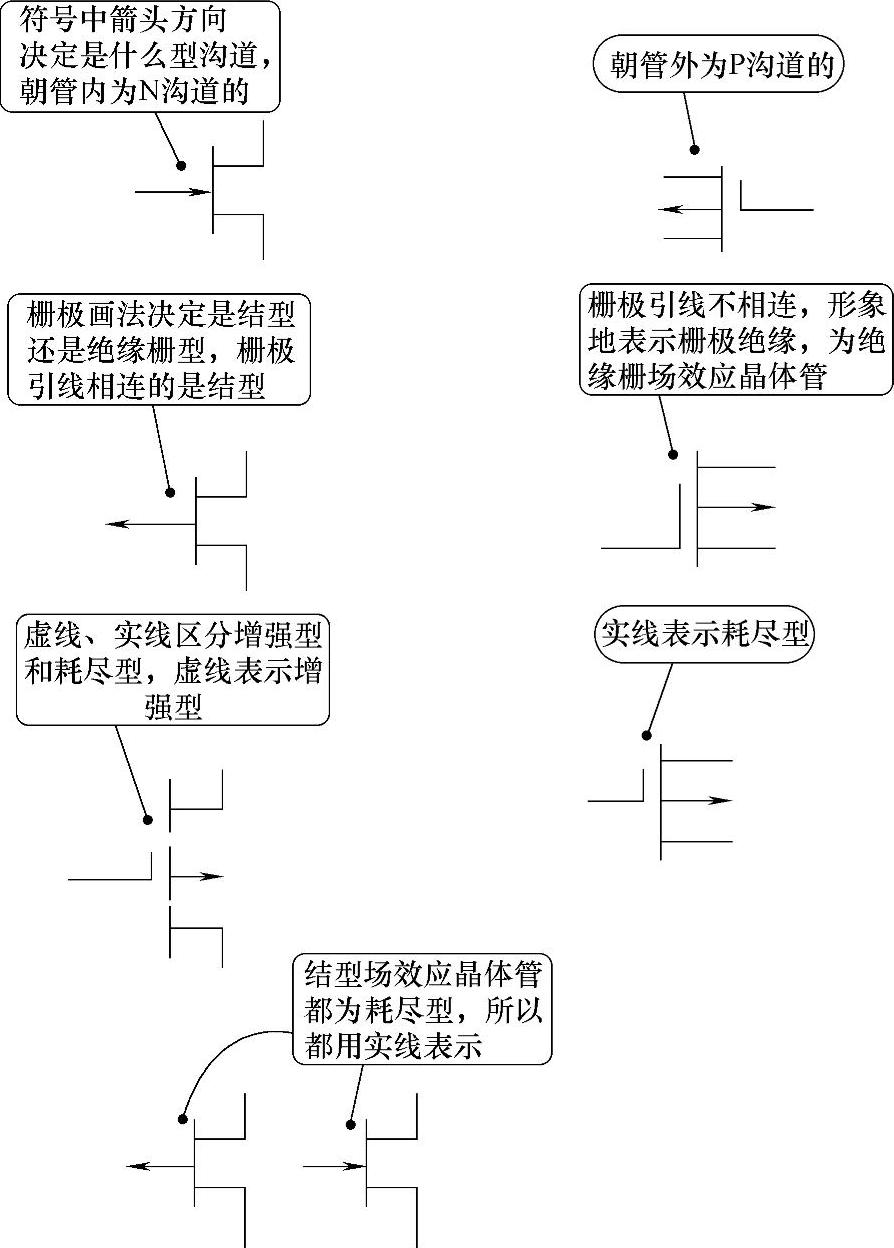

图4-2 场效应晶体管电路符号识图信息

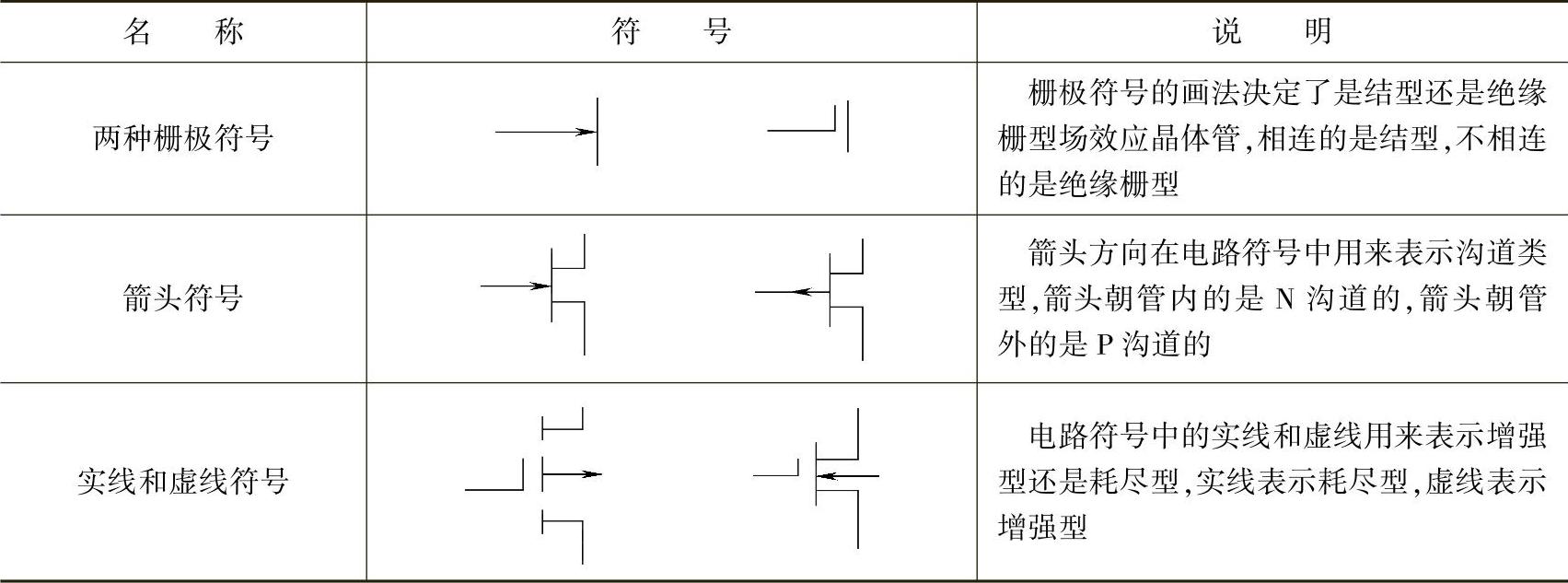

表4-3 场效应晶体管电路符号理解和记忆方法

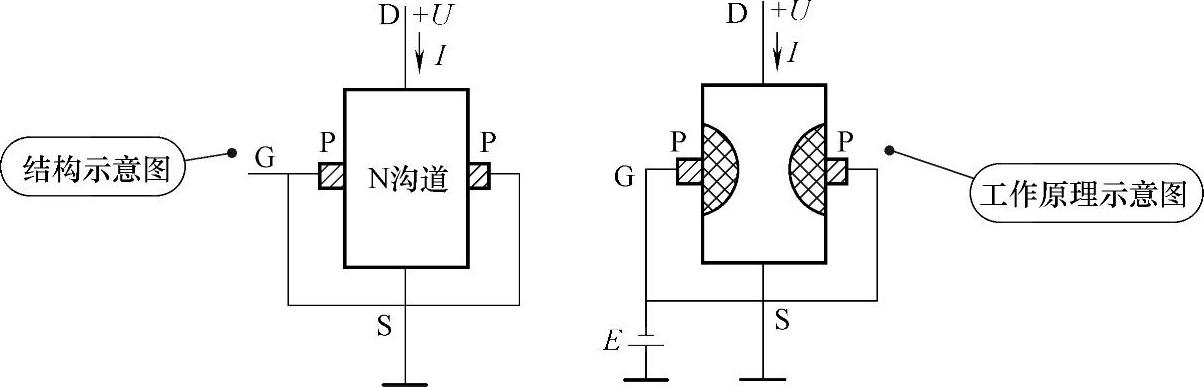

图4-3 N沟道结型场效应晶体管的结构及工作原理示意图

表4-4所示是三种直流电压偏置情况分析。

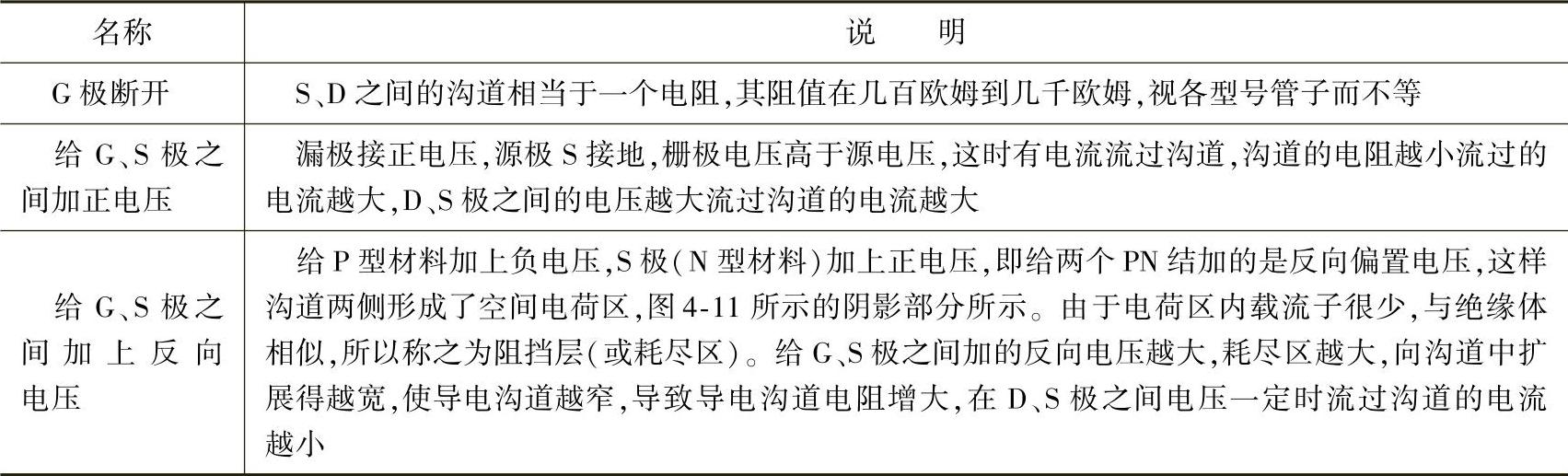

表4-4 三种直流电压偏置情况分析


通过上述分析可知,通过改变G、S极之间的反向偏置电压大小,可改变流过沟道的电流大小,换言之,栅极电压的大小可控制流过漏极的电流的大小。

重要提示

说明场效应晶体管是一个电压控制器件,这一点与电子管的特性相同。对于晶体管而言则是电流控制器件,因为它用基极电流去控制集电极电流。

4.绝缘栅场效应晶体管结构和工作原理

图4-4所示是N沟道绝缘栅场效应晶体管结构示意图。


图4-4 N沟道绝缘栅场效应晶体管结构示意图

在两个N型区之间再形成一个N型硅薄层,于是形成N沟道。在N沟道上面加一层绝缘材料二氧化硅,在绝缘层上面加一个铝层电极,作为栅极G。

在G、S极之间加一个电压,那么G极铝层与P型衬底之间如同是以绝缘层为介质的平行板电容器。改变G、S极之间的电压大小,可以改变N沟道的电阻

重要提示

G、S极之间电压增大时,N型导电沟道变厚,沟道电阻减小,在相同的D、S极电压下流过沟道的电流便增大。G、S极之间电压减小时,N型导电沟道变薄,沟道电阻增大,流过沟道的电流便减小。改变G、S极之间电压大小,可控制流过沟道的电流大小,即控制漏极电流的大小。
