分析晶体管电路工作原理,需要掌握晶体管的重要特性,这样才能轻松自如地分析晶体管电路。
重要提示
晶体管是一个电流控制器件,它用基极电流来控制集电极电流和发射极电流,没有基极电流就没有集电极电流和发射极电流。
1.晶体管电流放大特性
晶体管电流放大能力很容易理解和记忆,只要有一个很小的基极电流,晶体管就会有一个很大的集电极电流和发射极电流,这是由晶体管特性所决定的。不同的晶体管有不同的电流放大倍数,所以不同晶体管对基极电流放大能力是不同的。
基极电流是信号输入电流,集电极电流和发射极电流是信号输出电流,信号输出电流远大于信号输入电流,说明晶体管能够对输入电流进行放大。在各种放大器电路中,就是用晶体管的这一特性来放大信号。
晶体管在正常工作时,它的基极电流、集电极电流和发射极电流同时存在,同时消失。
2.晶体管基极电流控制集电极电流特性
重要提示
当晶体管工作在放大状态时,晶体管集电极电流和发射极电流由直流电源提供,晶体管本身并不能放大电流,只是用基极电流去控制由直流电源为集电极和发射极提供的电流,这样等效理解成晶体管放大了基极输入电流。
图3-26所示电路可以说明晶体管基极电流控制集电极电流的过程。电路中的R2为晶体管VT1集电极提供电流通路,流过VT1集电极的电流回路是:直流工作电压+V→集电极电阻R2→VT1集电极→VT1发射极→地线,构成回路。
集电极电流由直流工作电压+V提供,但是集电极电流的大小受基极电流的控制,基极电流大集电极电流大,基极电流小集电极电流小,所以基极电流只是控制了直流电源+V为VT1集电极所提供电流的大小。
综上所述,晶体管能将直流电源的电流按照基极输入电流的要求转换成集电极电流和发射极电流,从这个角度上讲晶体管是一个电流转换器件。所谓电流放大,就是将直流电源的电流,按基极输入电流的变化规律转换成集电极电流和发射极电流。

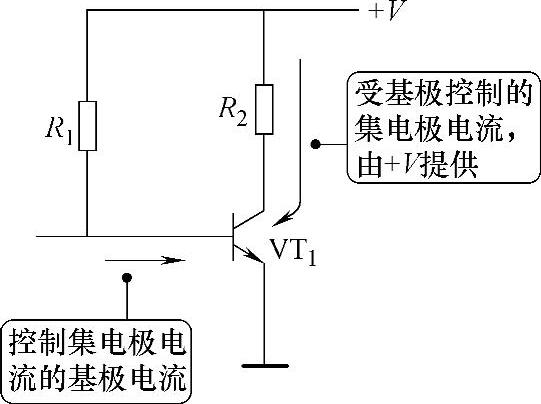

图3-26 晶体管基极电流控制集电极电流示意图
3.晶体管集电极与发射极之间内阻可控特性(www.daowen.com)
图3-27所示是晶体管集电极和发射极之间内阻可控特性的等效电路。

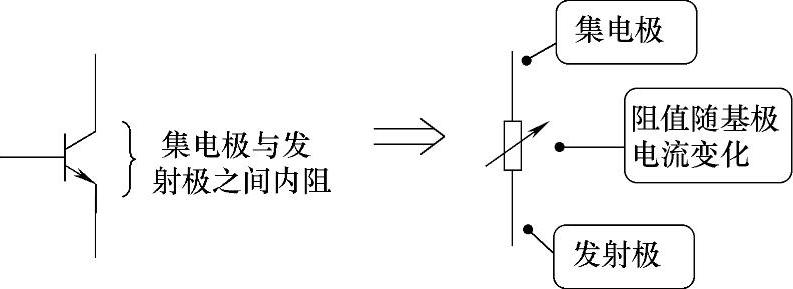

图3-27 等效电路示意图
晶体管集电极和发射极之间的内阻随基极电流大小变化而变化,当基极电流越大时,晶体管的这一内阻越小,反之则大。利用晶体管集电极和发射极之间的内阻随基极电流大小而变化的特性,可以设计成各种控制电路。
4.晶体管开关特性
晶体管同二极管一样,也可以作为电子开关器件,构成电子开关电路。当晶体管用于开关电路中时,晶体管工作在截止、饱和两个状态,详细情况如表3-27所示。

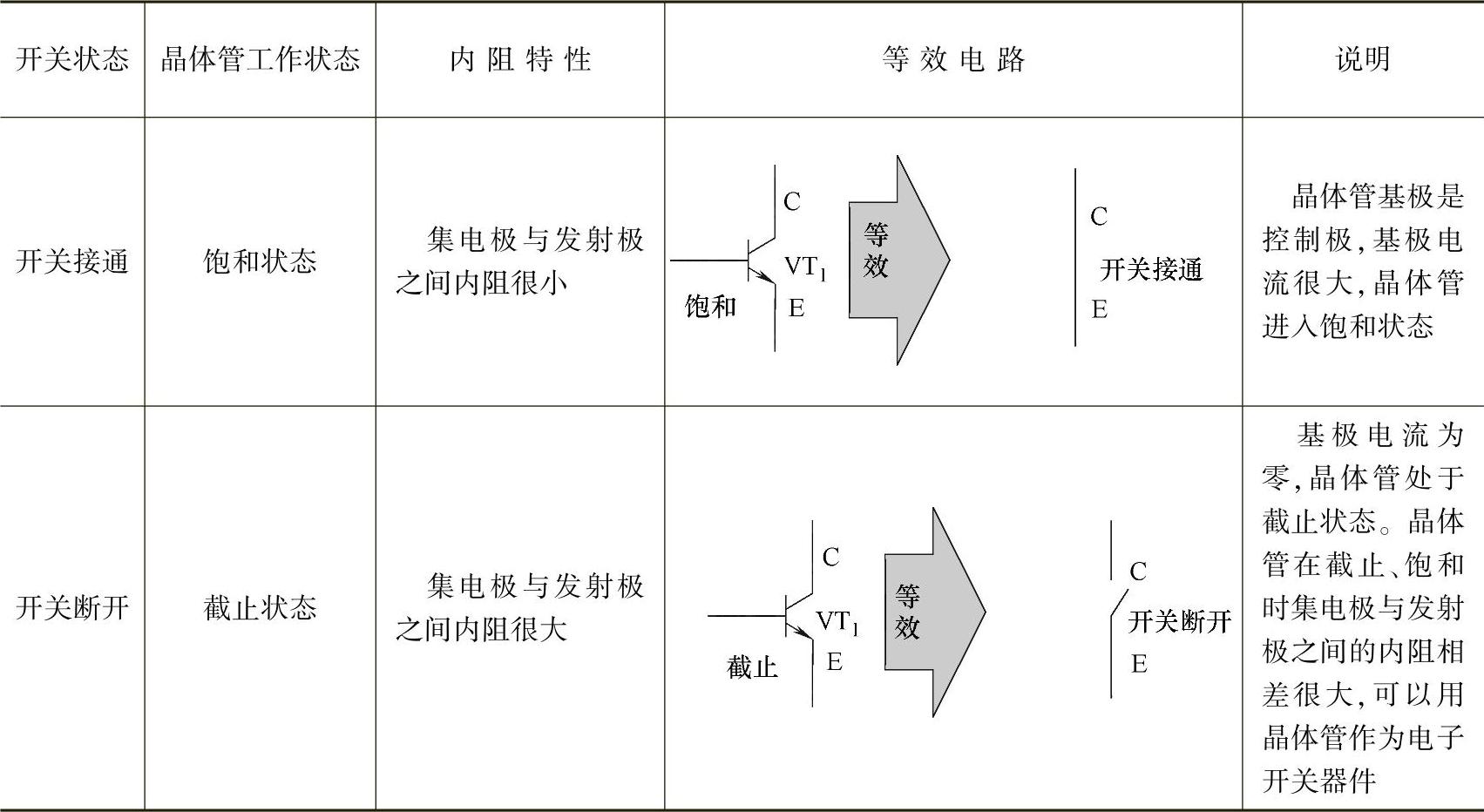

表3-27 晶体管开关特性说明
5.晶体管发射极电压跟随基极电压特性

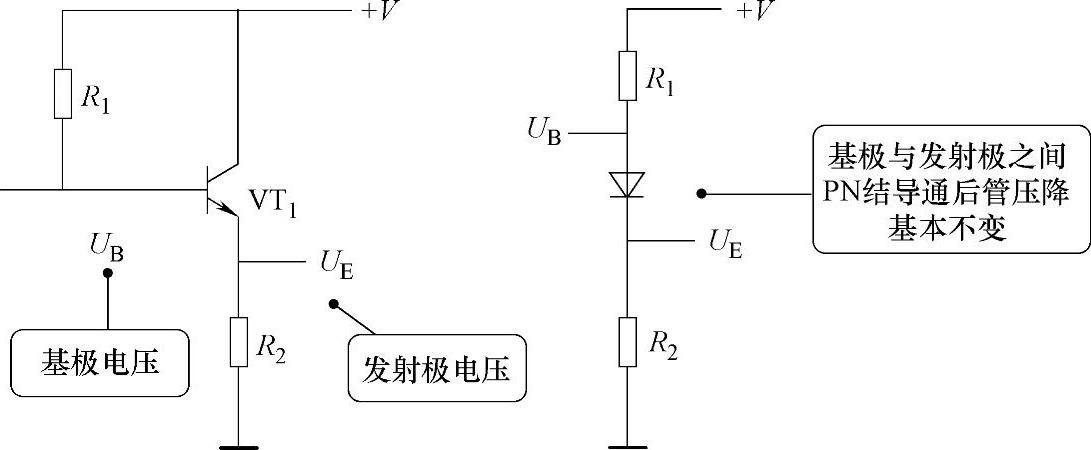

图3-28所示电路可以说明晶体管发射极电压跟随基极电压特性。晶体管进入放大工作状态后,基极与发射极之间的PN结已处于导通状态,PN结导通后压降大小基本不变。这样,基极电压升高时发射极电压也升高,基极电压下降时发射极电压也下降,显然发射极电压跟随基极电压变化而变化。
晶体管的发射极电压跟随特性有一定条件,并不是在任何电压下均存在这一特性,只在基极与发射极之间的PN结处于导通状态时,发射极电压才跟随基极电压。
晶体管的直流电路分析过程中用到这一特性。无论是NPN型还是PNP型晶体管都存在这一特性。
图3-28 晶体管发射极电压跟随基极电压示意图
