晶体管有三种工作状态如下：

用于不同目的晶体管其工作状态是不同的。

1.晶体管三种工作状态下电流特征

表3-25所示是晶体管三种工作状态定义和电流特征说明。

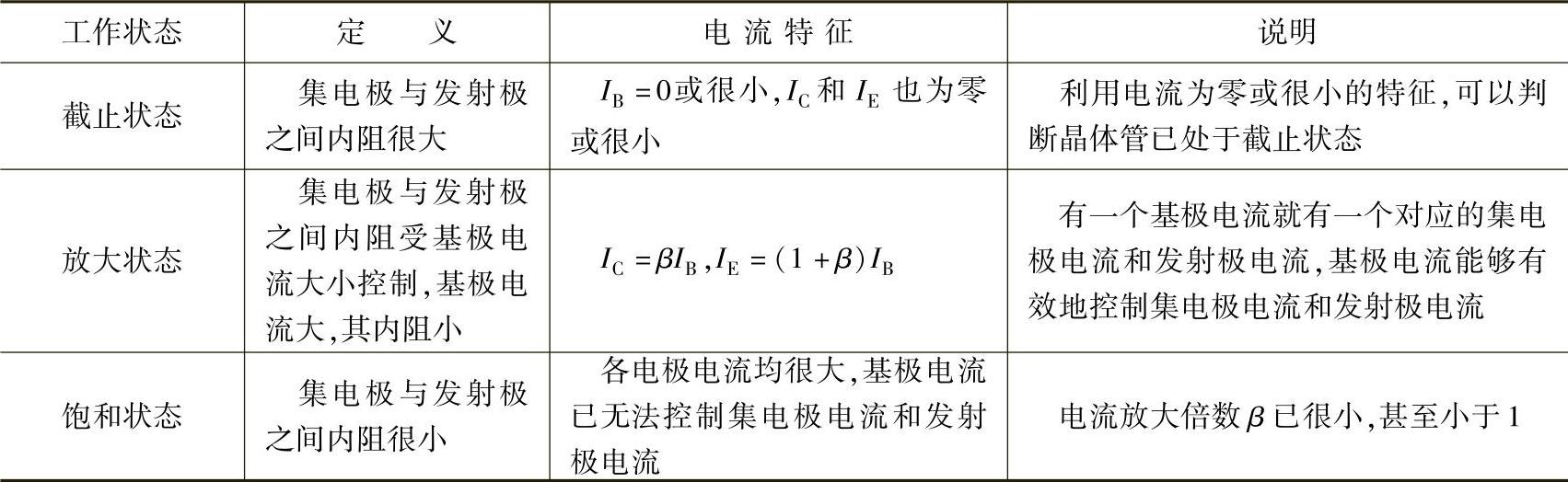

表3-25 晶体管三种工作状态定义和电流特征说明

2.晶体管截止工作状态

用来放大信号的晶体管不应工作在截止状态。倘若输入信号部分地进入了晶体管特性的截止区，则输出会产生非线性失真。

所谓非线性可以这样理解，给晶体管输入一个标准的正弦信号，从晶体管输出的信号已不是一个标准的正弦信号，输出信号与输入信号不同就是失真。图3-24所示是非线性失真信号波形示意图，产生这一失真的原因是晶体管截止区的非线性。

图3-24 非线性失真信号波形示意图

3.晶体管放大工作状态

重要提示

当晶体管用来放大信号时，晶体管工作在放大状态，输入晶体管的信号进入放大区，这时的晶体管是线性的，信号不会出现非线性失真。(www.daowen.com)

在放大状态下，I_C=βI_B中β的大小基本不变，有一个基极电流就有一个与之相对应的集电极电流。β值基本不变是放大区的一个特征。

在线性状态下，给晶体管输入一个正弦信号，晶体管输出的也是正弦信号，此时输出信号的幅度比输入信号要大，如图3-25所示，说明晶体管对输入信号已有了放大作用，但是正弦信号的特性未改变，所以没有非线性失真。

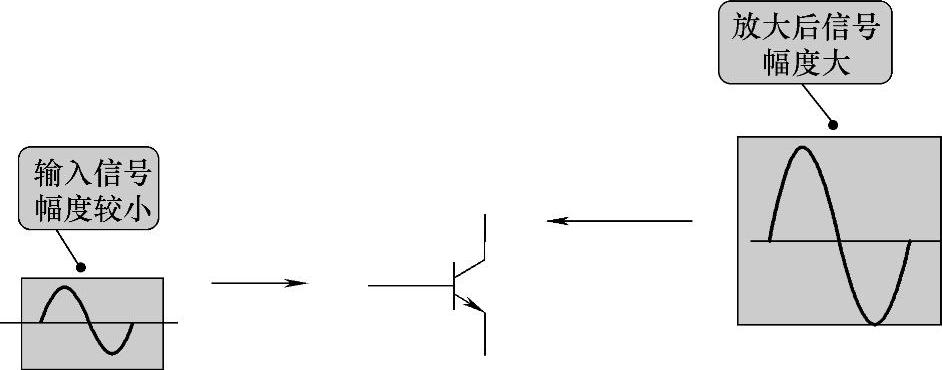

图3-25 信号放大示意图

重要提示

输出信号的幅度变大，这也是一种失真，称之为线性失真，在放大器中这种线性失真是需要的，没有这种线性失真放大器就没有放大能力。显然，线性失真和非线性失真不同。

要想晶体管进入放大区，无论是NPN型晶体管还是PNP型晶体管，必须给晶体管各个电极一个合适的直流电压，归纳起来是两个条件：给晶体管的集电结加反向偏置电压，给晶体管的发射结加正向偏置电压。

4.晶体管饱和工作状态

重要提示

晶体管在放大工作状态的基础上，如果基极电流进一步增大许多，晶体管将进入饱和状态，这时的晶体管电流放大倍数β要下降许多，饱和得越深β值越小，电流放大倍数β一直能小到小于1的程度，这时晶体管没有放大能力。

在晶体管处于饱和状态时，输入晶体管的信号要进入饱和区，这也是一个非线性区，晶体管进入饱和区后也会造成信号的失真，所以放大信号时晶体管也不能进入饱和区。晶体管开关电路中，晶体管的另一个工作状态是饱和状态。

晶体管的三种工作状态中，晶体管工作电流都有一定的范围，其中截止区的电流范围最小，放大区的范围最大，饱和区其次。当然通过外电路的调整也可以改变各工作区的电流范围。

晶体管的三种工作状态中，放大倍数β也不同，截止区、饱和区中的β很小，放大区中的β大且大小基本不变。
