1.晶体管结构

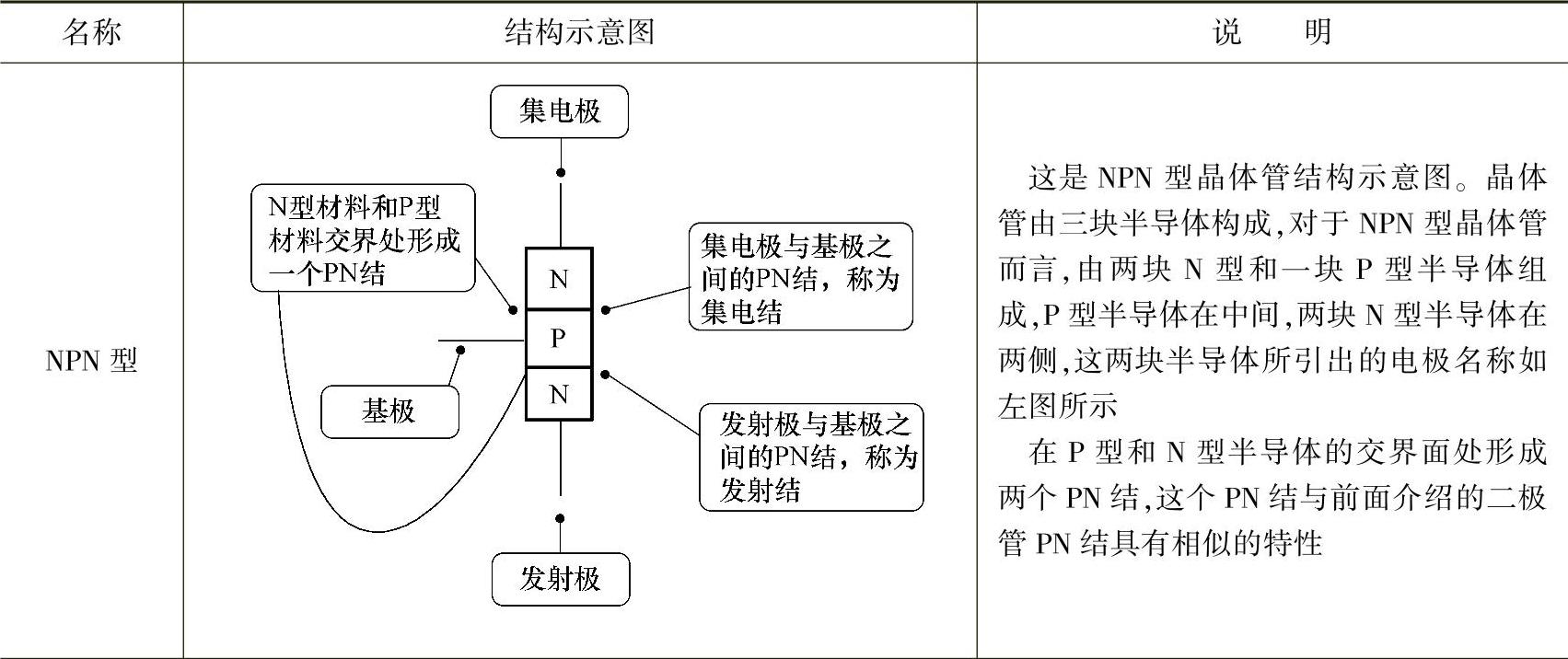

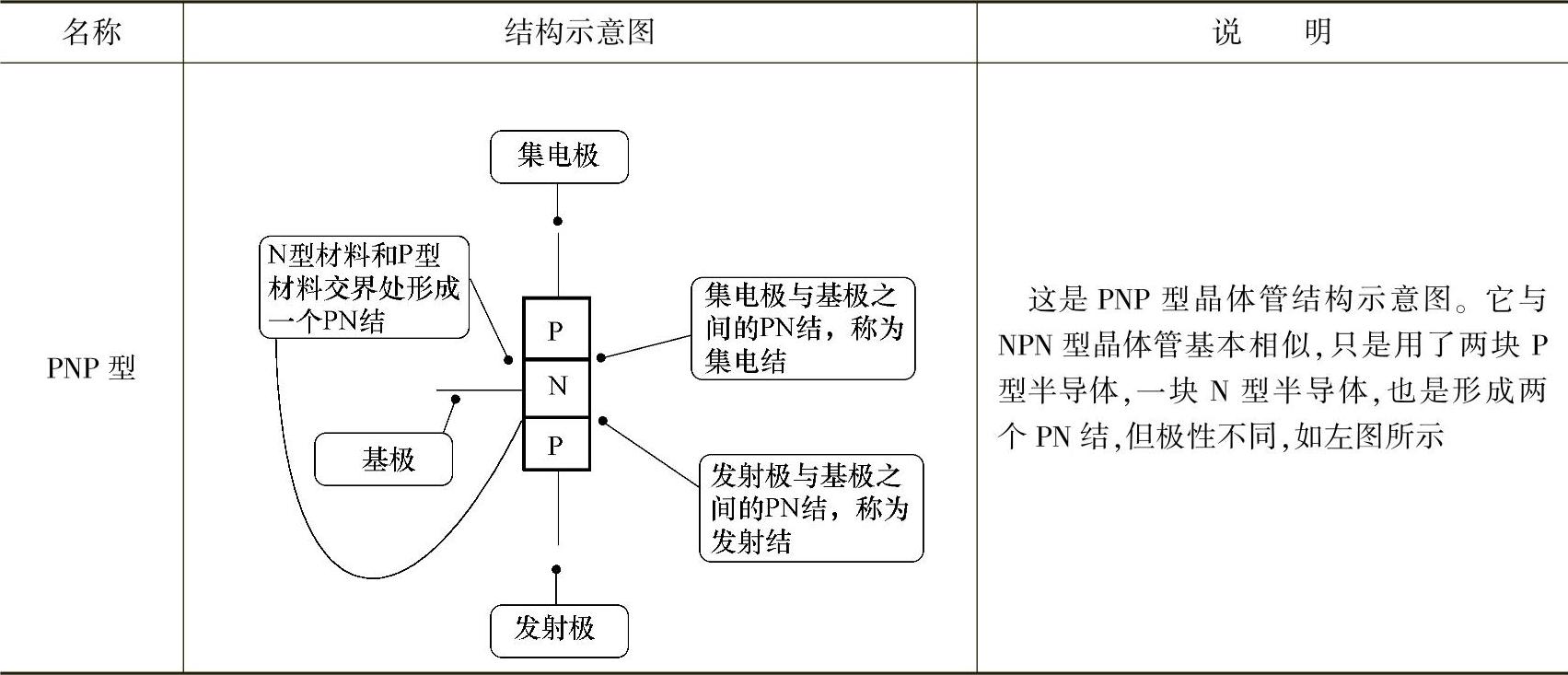

表3-23所示是两种极性晶体管结构说明。

表3-23 两种极性晶体管结构说明

（续）

2.晶体管基本工作原理

晶体管共有三个电极，各电极的电流分别如下：

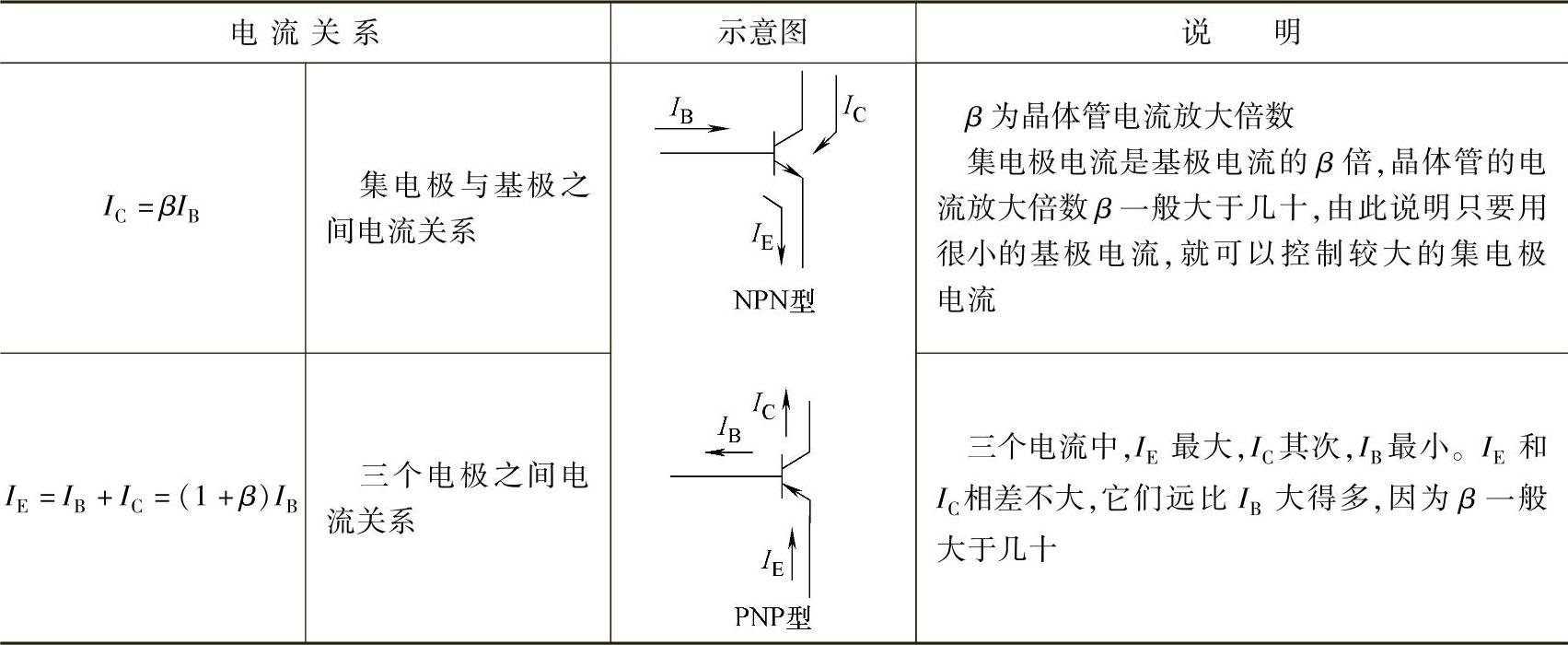

无论是NPN型还是PNP型晶体管，三个电极电流之间关系相同。表3-24所示是各电极电流之间的关系，是必须要掌握的知识。

表3-24 晶体管各电极电流之间关系说明

晶体管具有电流放大作用，它是一个电流控制器件。(www.daowen.com)

重要提示

所谓电流控制器件是指，它用很小的基极电流I_B来控制比较大的集电极电流I_C和发射极电流I_E，没有I_B就没有I_C和I_E。

在I_C=βI_B中，β是大于几十的，只要有一个很小的输入信号电流I_B，就有一个很大的输出信号电流I_C出现。由此可见，晶体管能够对输入电流进行放大。在各种放大器电路中，就是用晶体管的这一特性来放大信号的。

在晶体管电路中，晶体管的输出电流I_C或I_E是由直流电源提供的，基极电流I_B则是一部分由所要放大的信号源电路提供，另一部分也是由直流电源提供。

如果晶体管没有电流I_B，晶体管就处于截止状态，直流电源就不会为晶体管提供I_C和I_E，I_C和I_E都是由直流电源提供的（除了I_E中很小的I_B是基极输入电流）。

基极电流I_B是由下列两部分组成的：

（1）由直流电源提供的静态偏置电流；

（2）由信号源提供的信号电流。

由上述分析可知，晶体管能将直流电源的电流按照输入电流I_B的要求（变化规律）转换成相应的电流I_C和I_E，从这个角度上讲晶体管是一个电流转换器件。图3-23所示是晶体管电流控制作用示意图。

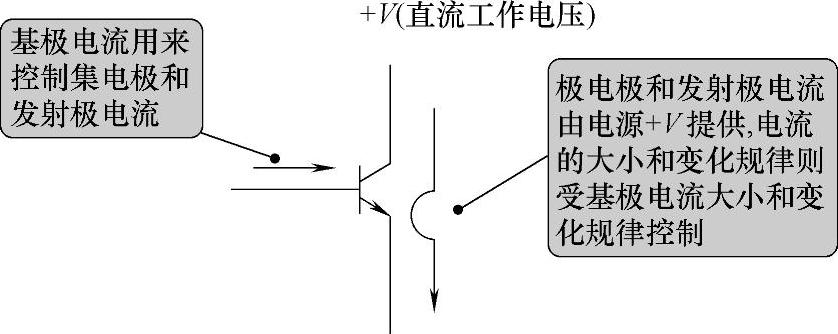

图3-23 晶体管电流控制作用示意图

所谓晶体管的电流放大作用，就是将直流电源的电流，按输入电流I_B的变化规律转换成I_C、I_E。由于基极电流I_B很小，而集电极I_C和发射极I_E电流很大，所以晶体管具有电流放大作用。
