晶体管的类型和外观特征

图3-22所示是晶体示意图。晶体管有三根引脚:基极B,集电极C和发射极E,各引脚不能相互代用。

重要提示

三根引脚中,基极是控制引脚,基极电流大小控制着集电极和发射极电流的大小。在三个电极中,基极电流最小,且远小于另外两个引脚的电流,发射极电流最大,集电极电流其次。

1.晶体管种类

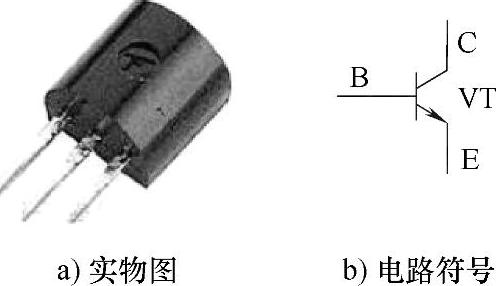

图3-22 晶体管示意图

晶体管是一个“大家族”,人丁众多,品种齐全。表3-21所示是晶体管种类说明。

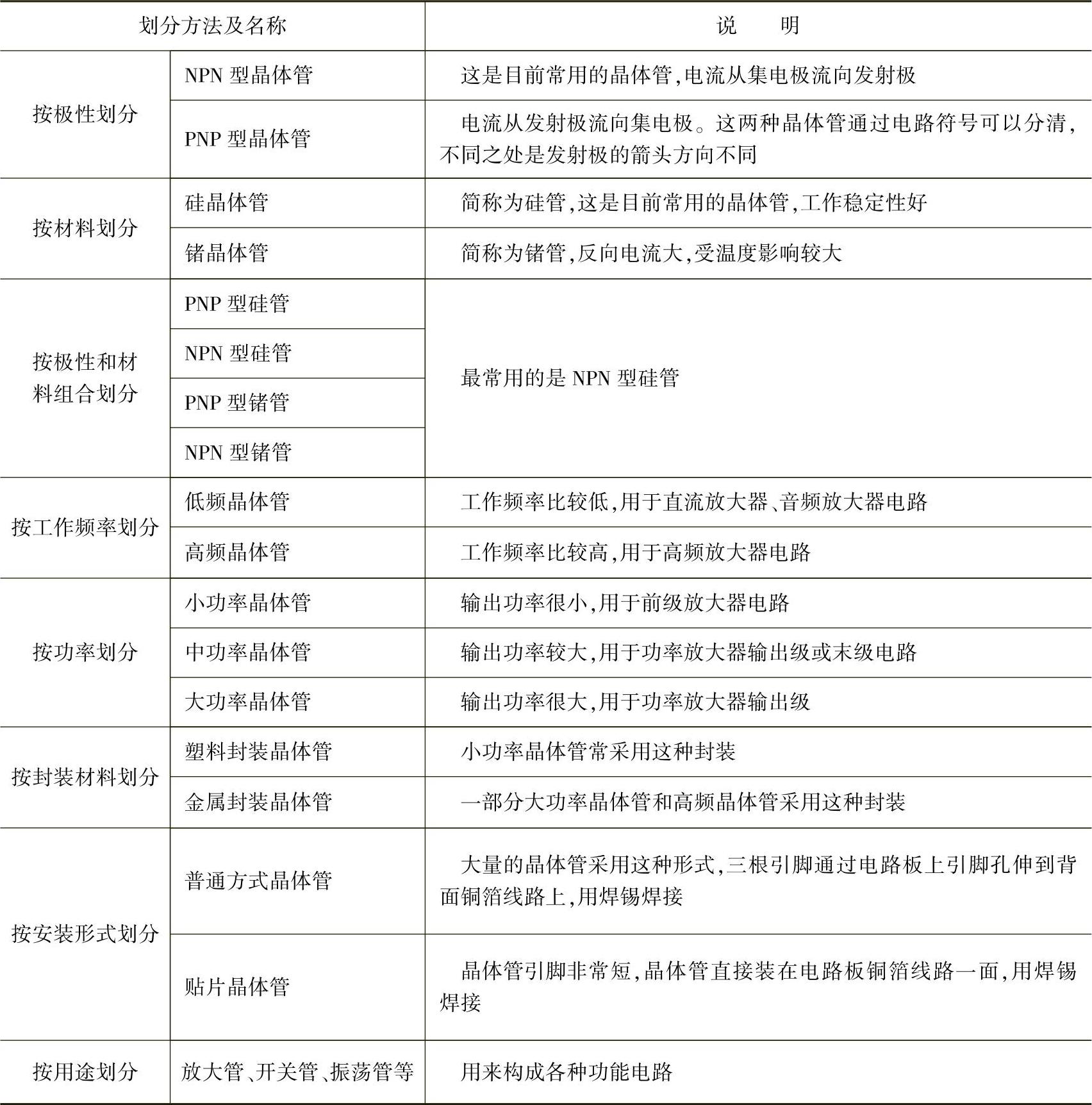

表3-21 晶体管种类说明


2.晶体管实物图

表3-22所示是各类晶体管实物图。(www.daowen.com)

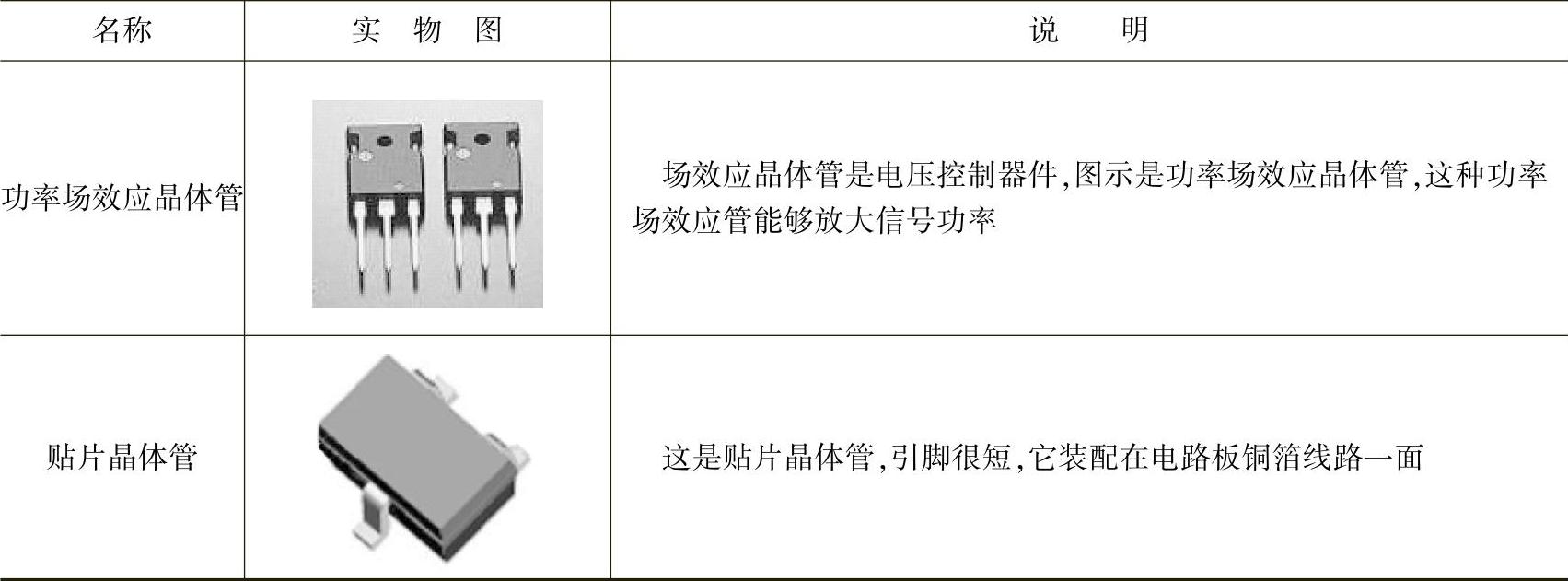

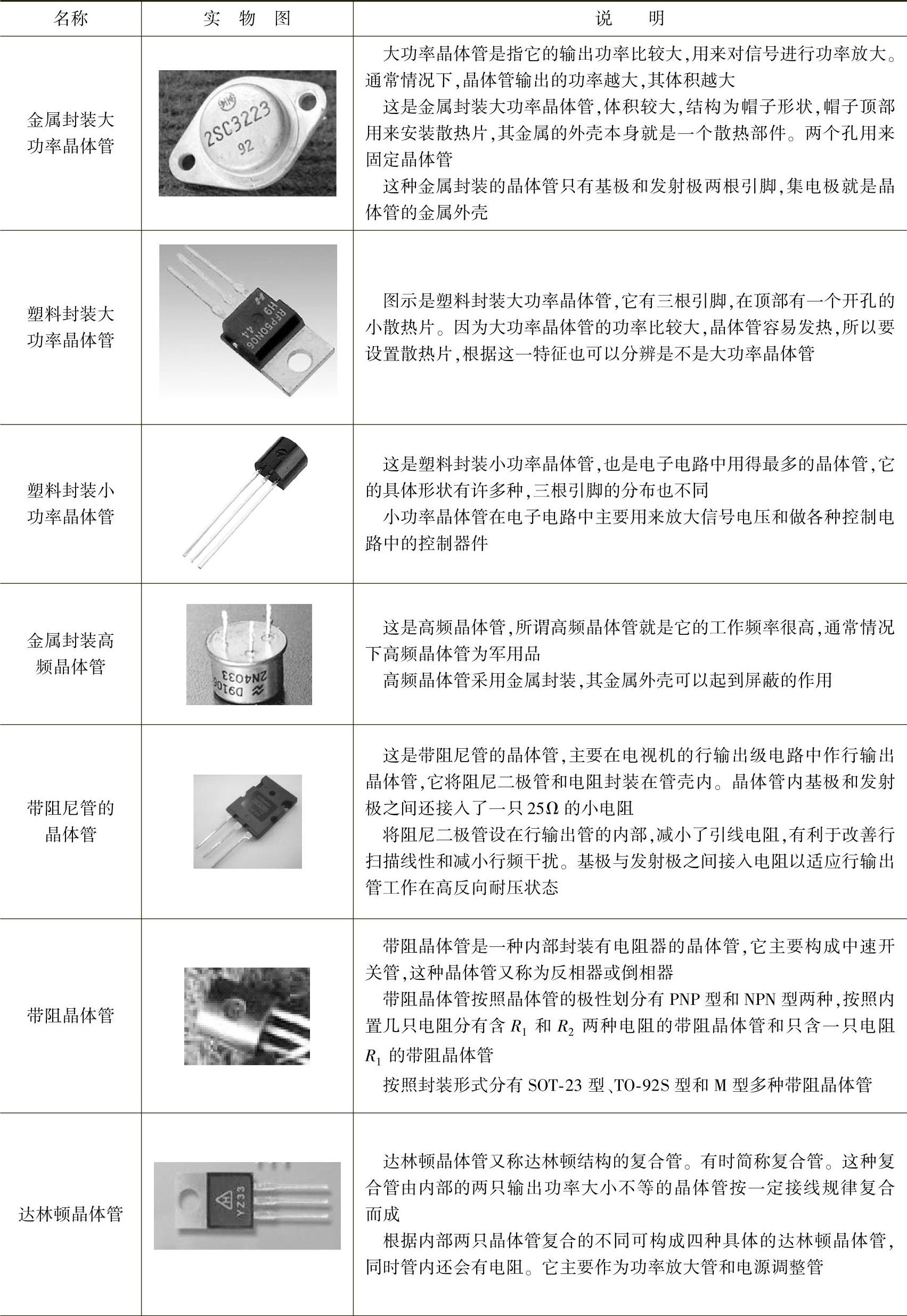

表3-22 各类晶体管实物图


(续)


3.晶体管外形特征

目前用得最多的是塑料封装晶体管,其次为金属封装晶体管。关于晶体管的外形特征主要说明以下几点:

(1)一般晶体管只有三根引脚,它们不能相互代替。这三根引脚可以按等腰三角形分布,也可以按一字形排列。各引脚的分布规律在不同封装类型的晶体管中不同。

(2)晶体管的体积有大有小,一般功率放大管的体积较大,且功率越大其体积越大,体积大的晶体管约有手指般大小,体积小的晶体管只有半个黄豆大小。

(3)一些金属封装的功率晶体管只有两根引脚,它的外壳是集电极,即第三根引脚。有的金属封装高频放大管是四根引脚,第四根引脚接外壳,这一引脚不参与晶体管内部工作,接电路中地线。如果是对管,即外壳内有两只独立的晶体管,则有六根引脚。

(4)有些晶体管外壳上需要加装散热片,这主要是功率放大管。
