1.二极管正向特性和反向特性

二极管的特性有许多，利用这些特性可以构成各种具体的应用电路，分析不同电路中的二极管工作原理时，要用到二极管的不同特性，选择二极管的什么特性去分析电路是最大的困难之一。只有掌握了二极管的各种特性，才能从容地分析二极管电路的工作原理。

图3-14所示是二极管的伏—安（U—I）特性曲线，以此说明二极管正向和反向特性。

表3-12所示是二极管正向特性和反向特性说明。

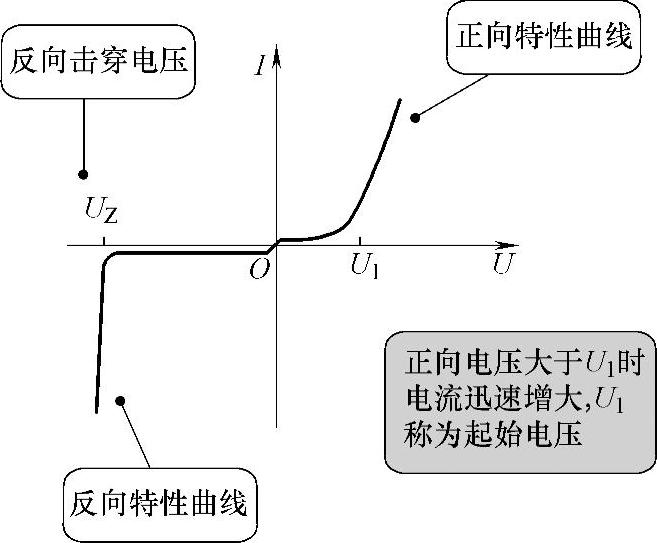

图3-14 二极管的伏—安（U—I）特性曲线

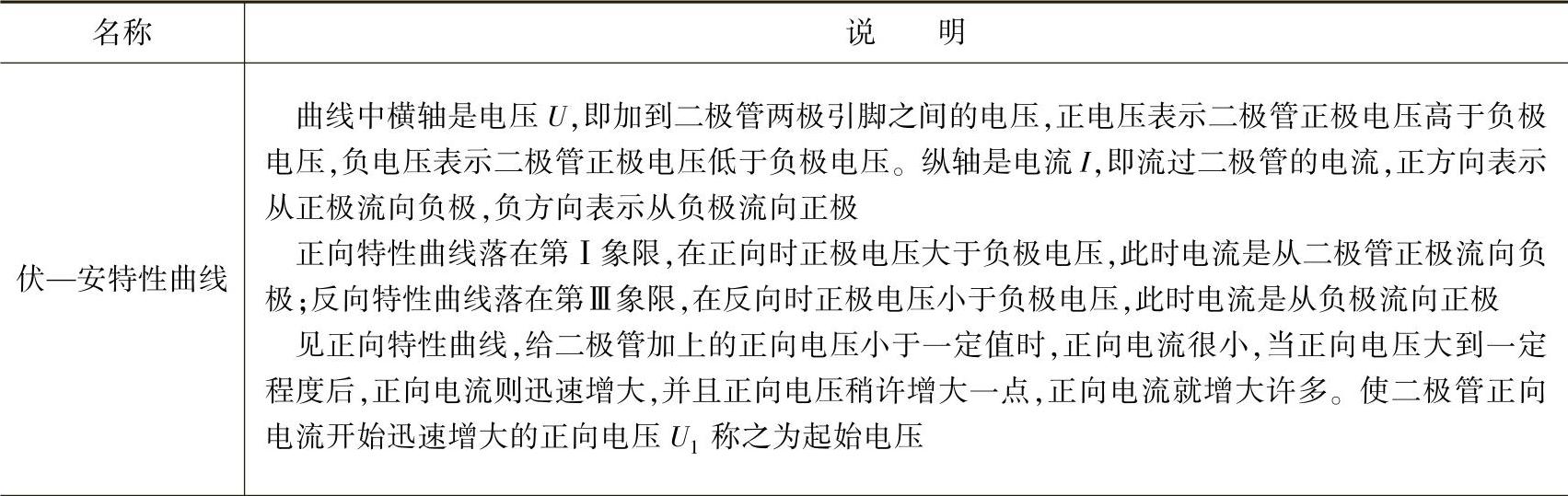

表3-12 二极管正向特性和反向特性说明

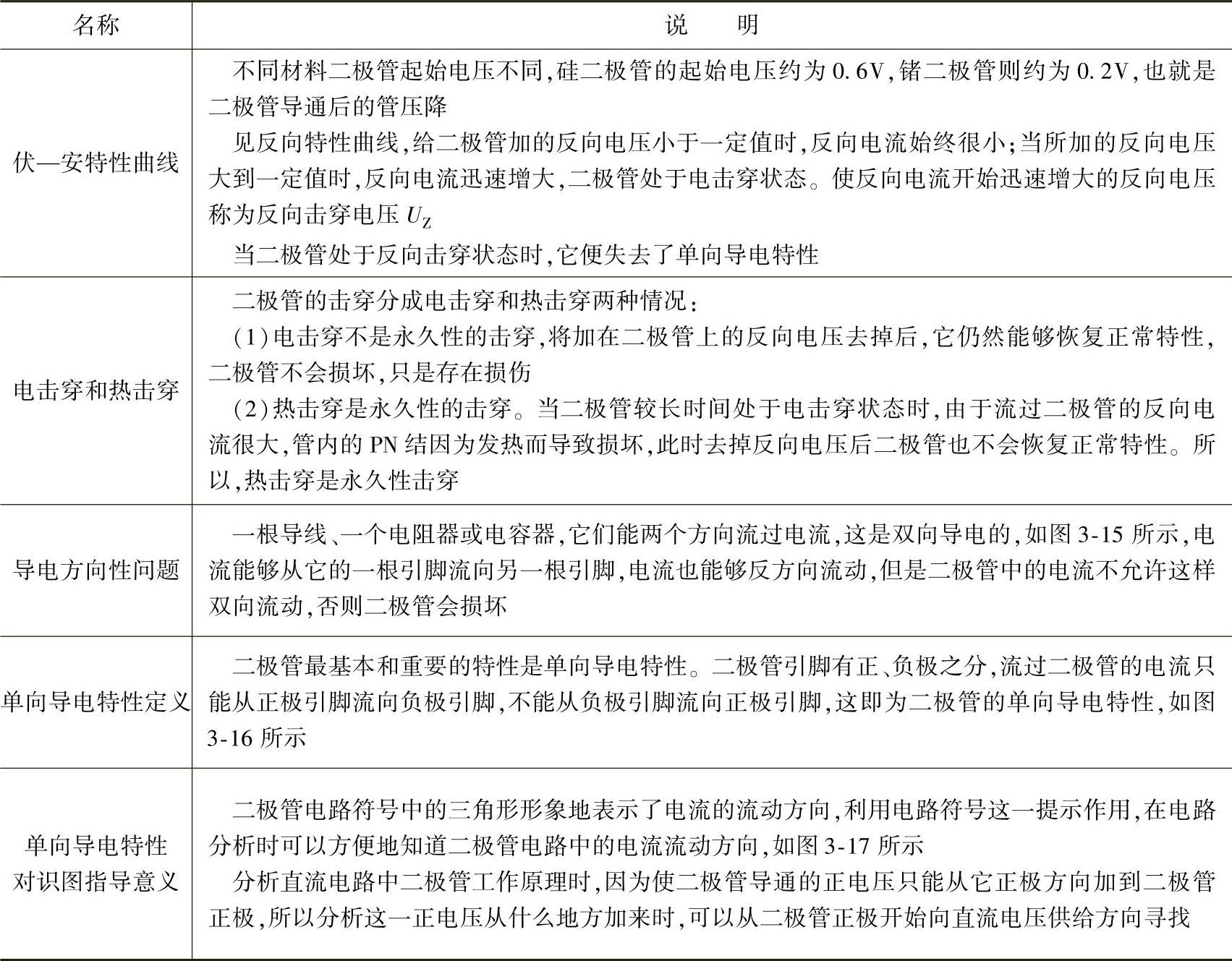

（续）

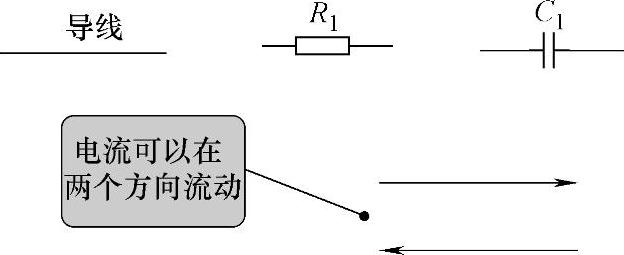

图3-15 电阻器、电容器导电方向示意图

图3-16 二极管单向导电性示意图(www.daowen.com)

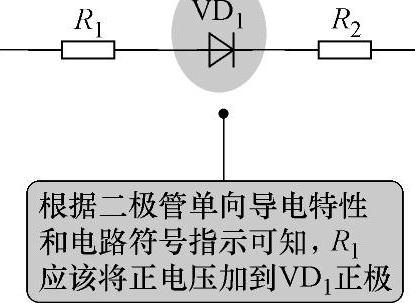

图3-17 二极管电路符号示意图

2.二极管正向压降基本不变特性和温度特性

二极管正向导通后的管压降基本不变，但不是绝对不变的，下列因素会导致二极管的管压降有一个微小的变化：

（1）当温度升高时，其管压降会略有下降；温度降低时，其管压降会略有增大。

（2）正向电流发生很大变化时，正向压降会有微小的增大变化。换句话讲，当正向电压有一个微小的增大变化时，将引起正向电流很大的增大变化，反之则为减小变化。

利用二极管的管压降随温度微小变化的特性可以设计成温度补偿电路，在分析这种温度补偿电路时不了解二极管这种特性，电路工作原理就无法分析。

3.二极管正向电阻小、反向电阻大特性

电阻器的标称阻值没有正向和反向之分，二极管由于具有单向导电特性，所以它的两根引脚之间的电阻分为正向电阻和反向电阻两种。表3-13所示是二极管正向电阻小、反向电阻大特性说明。

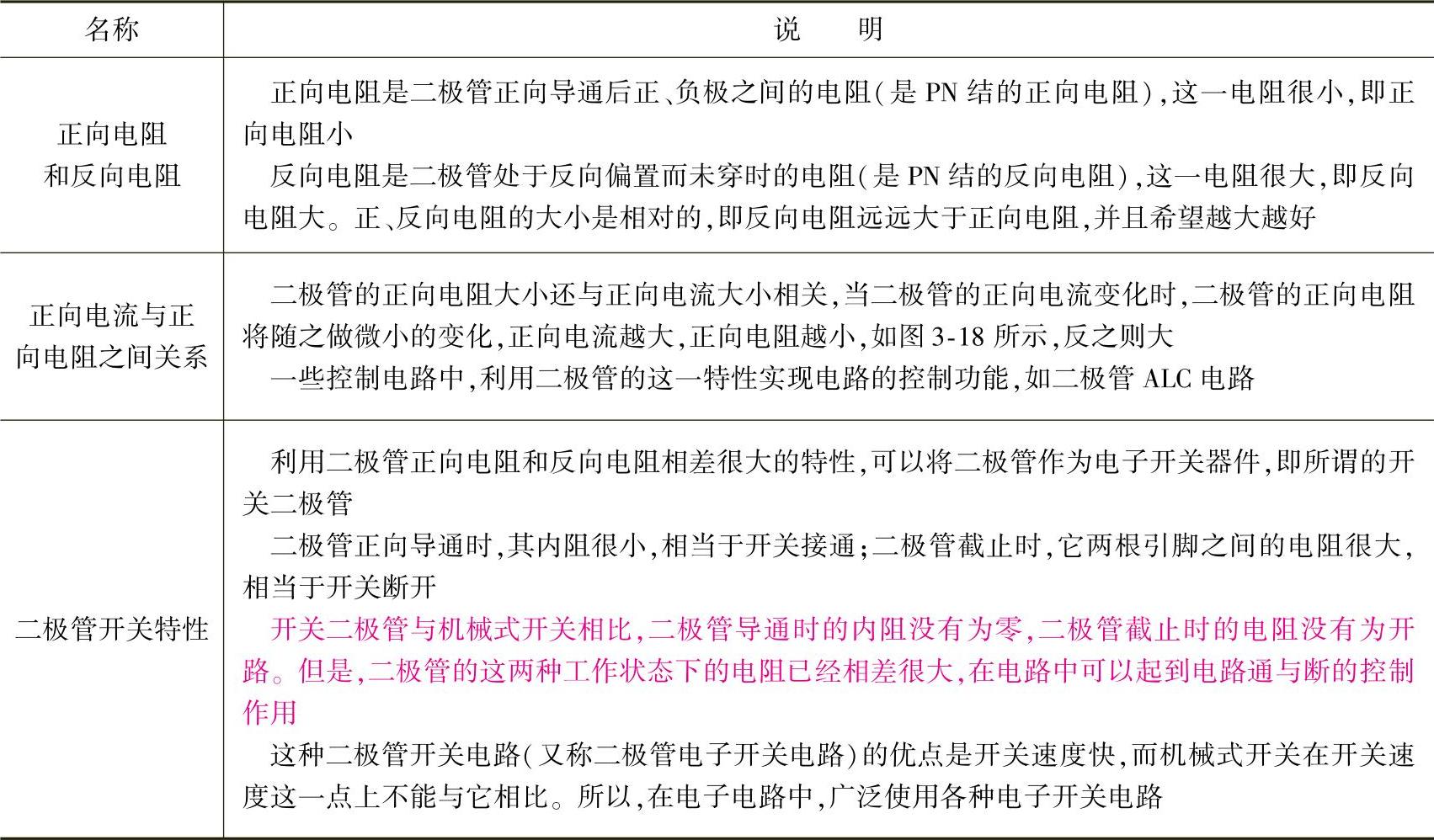

表3-13 二极管正向电阻小、反向电阻大特性说明

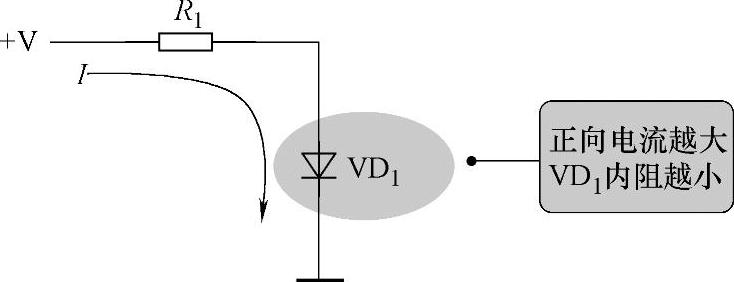

图3-18 二极管正向电流与正向电阻关系示意图
