1.二极管正向导通工作状态

重要提示

二极管共有两种工作状态：截止和导通。二极管导通与截止需要有一定的工作条件。

如果给二极管正极加的电压高于负极电压，这是给二极管加正向偏置电压（简称正向偏压）。图3-12所示是二极管正向偏置电压示意图及等效电路。

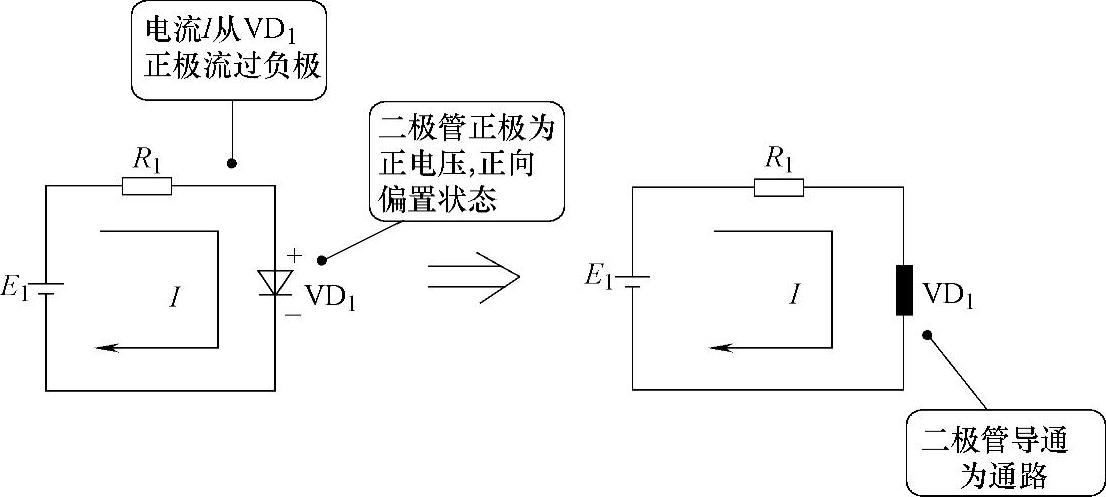

图3-12 给二极管加上正向偏置电压示意图及等效电路

重要提示

只要正向电压达到一定的值，二极管便导通，导通后二极管相当于一个导体，二极管的两根引脚之间的电阻很小，相当于接通。

二极管导通后，所在回路存在电流，这一电流流动方向从二极管正极流向负极，电流不能从负极流向正极，否则说明二极管已经损坏。

二极管导通的条件有两个：正向偏置电压；正向偏置电压大到一定程度，对于硅二极管而言为0.6V，对于锗二极管而言为0.2V。

2.二极管截止工作状态

如果给二极管正极加的电压低于负极电压，这是给二极管加反向偏置电压（简称反向偏压）。图3-13所示是反向偏置电压示意图及等效电路。(www.daowen.com)

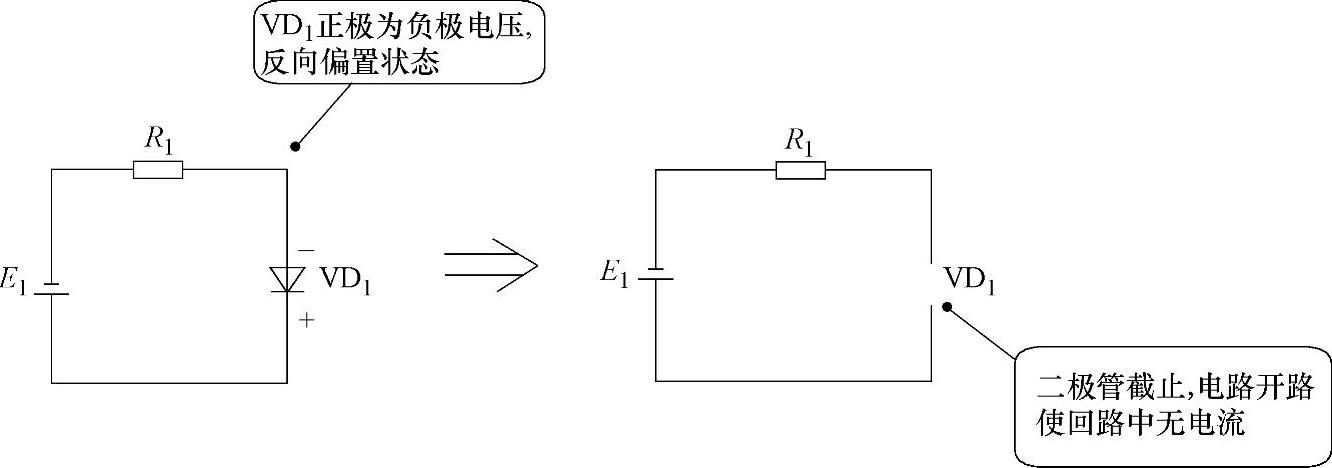

图3-13 给二极管加上反向偏置电压示意图及等效电路

重要提示

给二极管加上反向偏置电压后，二极管处于截止状态，二极管两根引脚之间的电阻很大，相当于开路，见图中的等效电路。

只要是反向偏置电压，二极管中就没有电流流动，如果加的反向偏置电压太大，二极管会被击穿，电流将从负极流向正极，这时二极管已经损坏。

3.二极管导通和截止工作状态判断方法

在分析二极管电路时，重要一环是分析二极管的工作状态，是导通还是截止，二极管工作状态识别方法如表3-10所示。

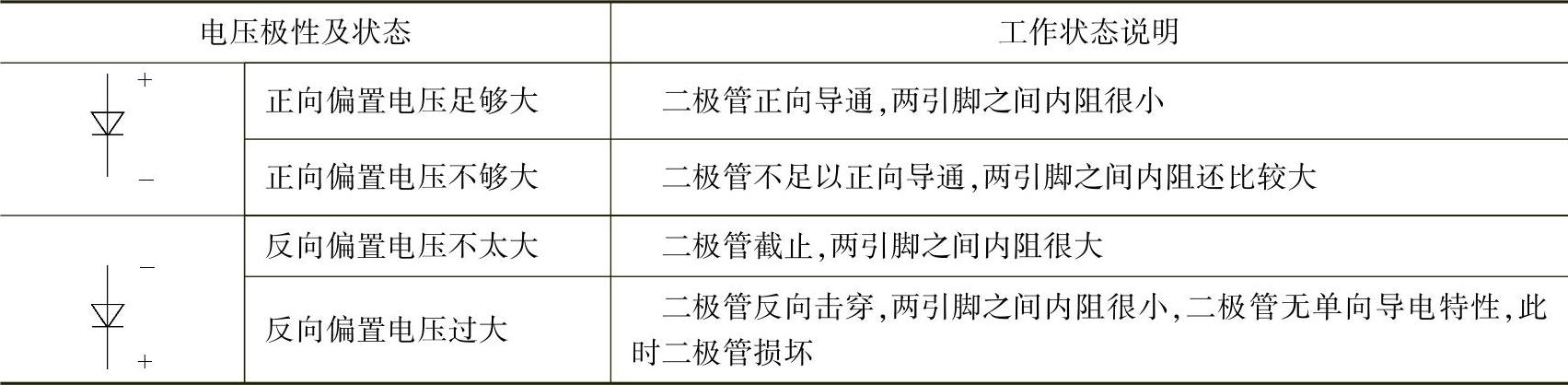

表3-10 二极管工作状态识别方法说明

注：表图中的“+”、“-”表示加到二极管正极和负极上的偏置电压极性，符号“+”表示电压高，“-”表示电压低。
