1.变压器隔离特性

在许多电子电器中使用交流220V作为电源，为了保证设备使用过程中使用者的人身安全，需要将220V交流电源进行隔离，这时使用了电源变压器，同时电源变压器将220V交流电压降低到适合的电压，如图3-8所示。电路中的T₁是具有降压和隔离作用的电源变压器。

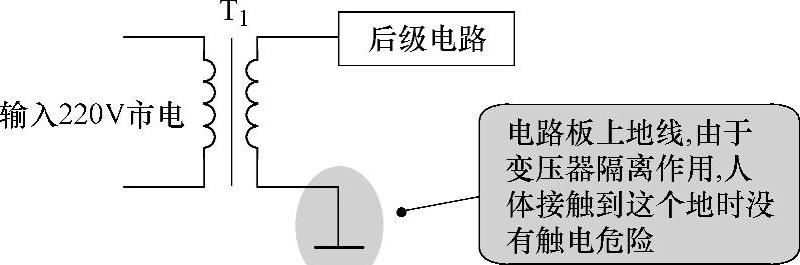

图3-8 电源变压器隔离作用示意图

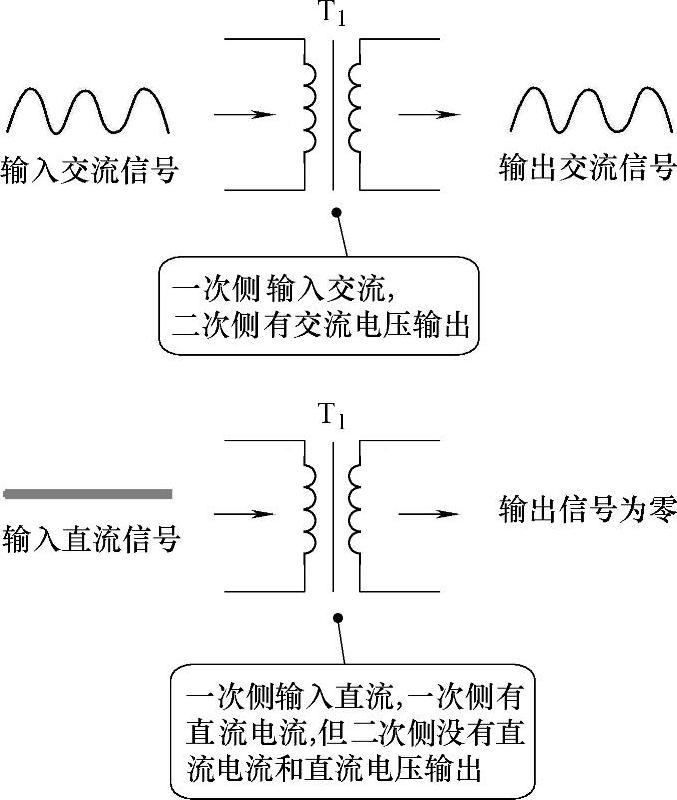

图3-9 变压器隔直流通交流特性示意图

2.变压器隔直流通交流特性

变压器同电容器一样，也具有隔直流通交流特性，即不让直流电通过变压器，只可以让交流电通过变压器。图3-9所示是变压器隔直流通交流特性示意图。

表3-8所示是变压器隔直流和通交流特性说明。(www.daowen.com)

3.变压器二次绕组输出信号与输入信号频率相同

变压器的二次绕组输出电压一定是交流电压，这一电压的频率也一定与加到一次绕组两端的交流电压频率相同，如图3-10所示，输入信号频率与输出信号频率相同。

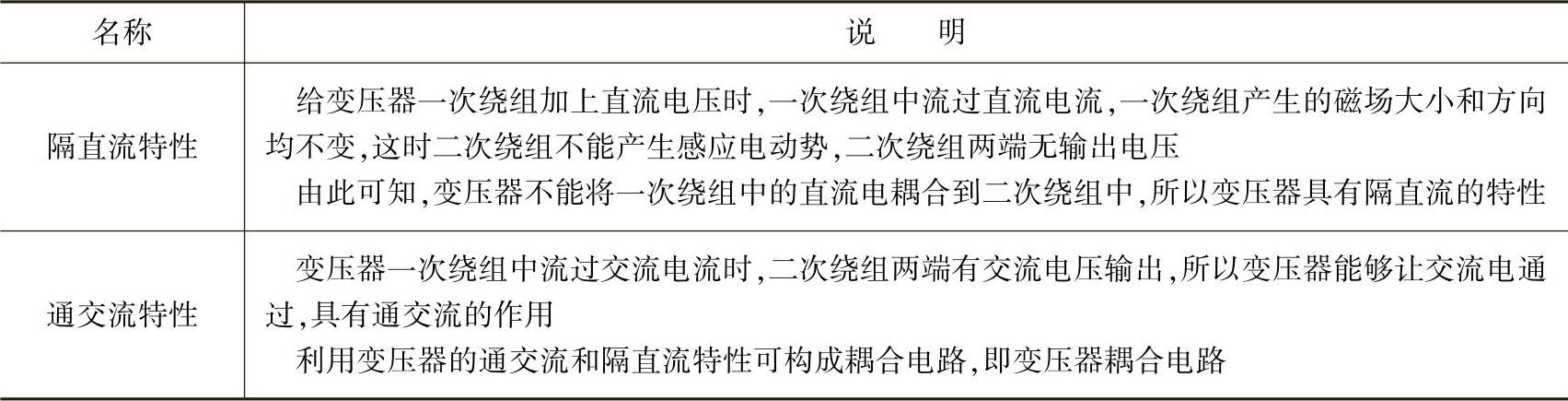

表3-8 变压器隔直流和通交流特性说明

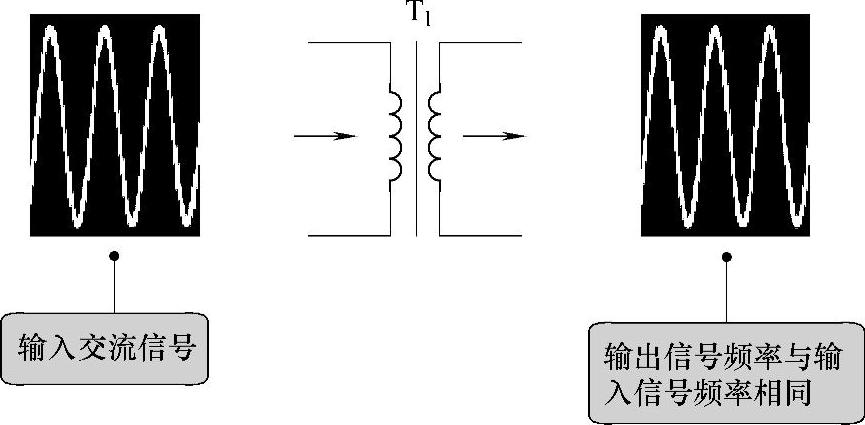

图3-10 变压器输出信号与输入信号频率相同示意图

因为一次绕组产生的交变磁场变化规律与输入交流电压的变化规律相同，而二次绕组交流输出电压变化规律同磁场变化规律一样，这样输出电压频率同输入电压的频率相同。

变压器的二次侧输出电压大小可以与一次绕组两端的交流输入电压大小不同，这由变压器的电压比决定。
