电感器的主要特性

1.电感器感抗特性

电感器的感抗大小与两个因素有关。

电感器的电感量L和流过电感器的交流电流频率f。

电感器的感抗XL计算公式如下,通过这一计算公式可以进一步理解感抗、电感量、频率三者之间的关系。

XL=2πfL

式中,XL为电感器的感抗;f为流过电感器交流电流的频率;L为电感器的电感量。

从上述感抗计算式中可以看出下列几点:

(1)电感器的感抗与频率成正比,换言之,在电感量确定的前提下,流过该电感器的交流电流频率越高,电感器对交流电的感抗越大,反之频率越低感抗越小,这一点同电容器容抗与频率之间的关系相反。图3-2所示是感抗与频率之间关系示意图

(2)电感器的感抗与电感量之间也成正比关系,在流过电感器的交流电流频率一定的情况下,电感量越大的电感器对交流电的感抗越大,反之电感量小感抗小,这一点同电容器容抗与容量之间的关系也是相反的。图3-3所示是感抗与电感量之间关系示意图。

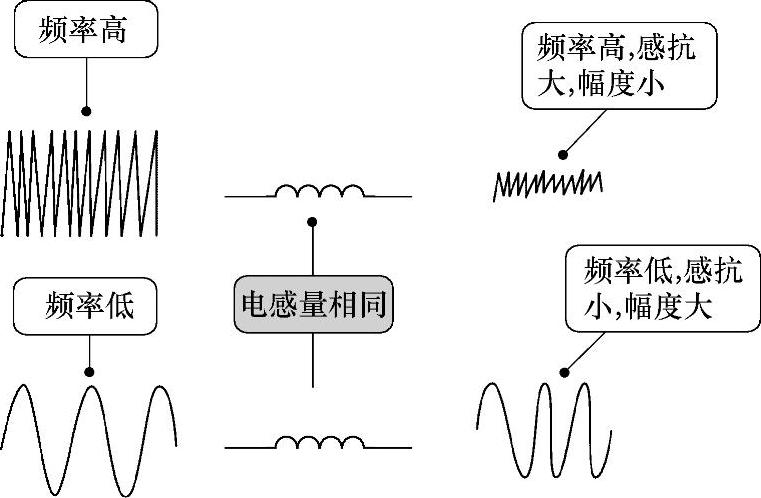

图3-2 感抗与频率之间关系示意图

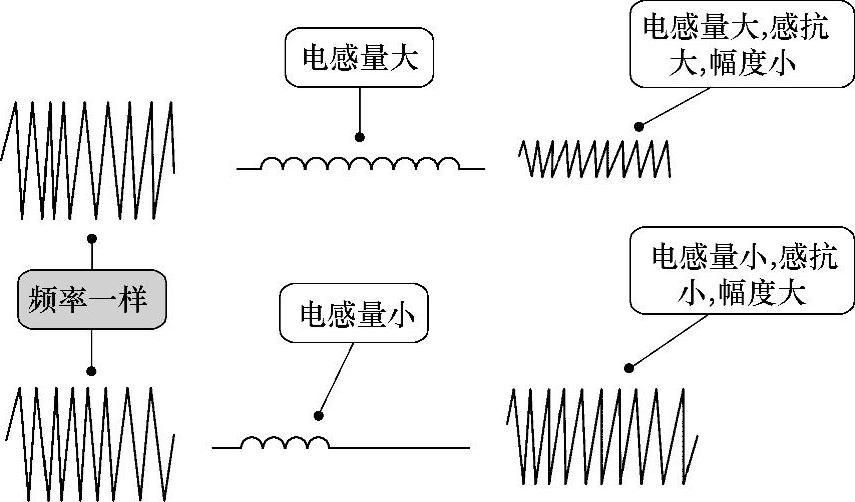

图3-3 感抗与电感量之间关系示意图

2.感抗的等效理解

当交流电流通过电感器时,感抗对交流电流的影响类似于电阻对电流的阻碍作用,所以在分析电路时可以将电感器的感抗进行“电阻”的等效理解,如图3-4所示。等效电路中的“电阻”与频率高低、电感量大小相关,所以是一个特殊的电感性“电阻”。这样的等效理解如同前面介绍的电容电路中的等效理解,这有利于对电感电路的分析。(www.daowen.com)

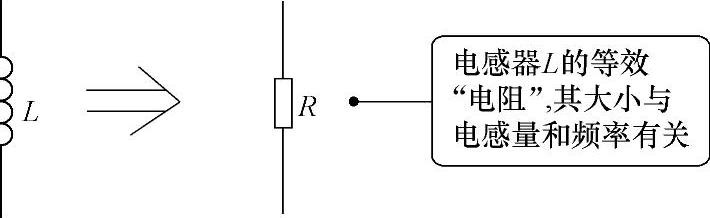

图3-4 电感器感抗的等效理解电路

图3-5所示是电感器等效电阻大小与频率和电感量之间关系的记忆方法示意图。

3.电感器通直流阻交流特性

电容器具有隔直流通交流的特性,电感器的特性基本与电容器相反,电感器能够让直流电通过,对交流电存在阻碍作用,记住电容器的特性之后,再记忆电感器的这一特性就相当容易了。

在理解的基础上记忆是一种“聪明”的方法。电感器的通直流阻交流特性可以从下列两个层面来理解和记忆。

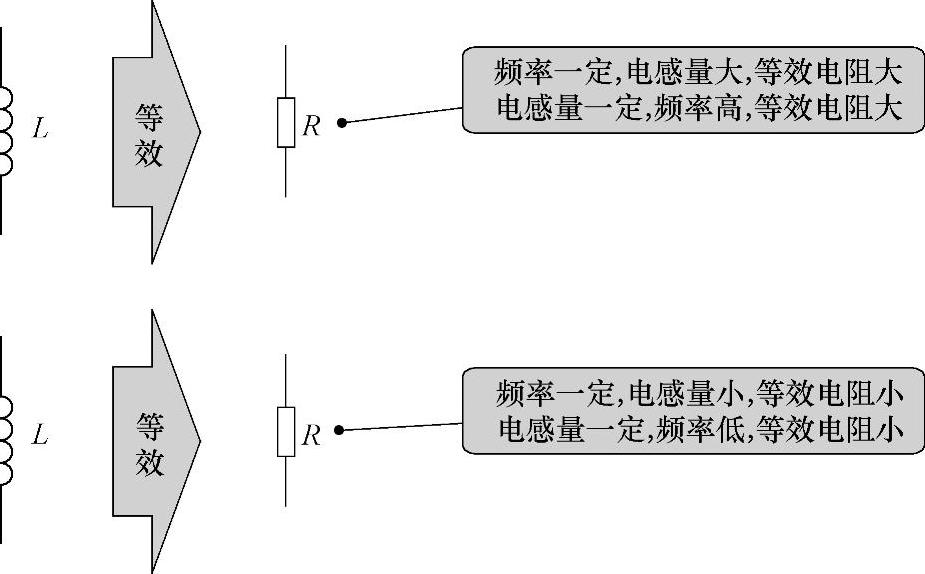

图3-5 电感器等效电阻大小与频率和电感量之间关系的记忆方法示意图

(1)通直流是指电感器对直流电而言呈通路,如果不计电感线圈的直流电阻,那么直流电流可以“畅通无阻”地流过电感器。对直流电流而言,线圈本身很小的直流电阻对直流电流的阻碍作用很小,所以在电路分析中往往可以忽略不计(也有例外),简化了电感电路的分析。

(2)当交流电流流过电感器时,电感器对交流电存在着阻碍作用,阻碍交流电的是电感线圈的感抗。

对于交流电而言电感器的感抗远大于电感器的直流电阻,所以电感器具有通直流阻碍交流的特性。图3-6所示是电感器通直流阻交流记忆方法示意图。

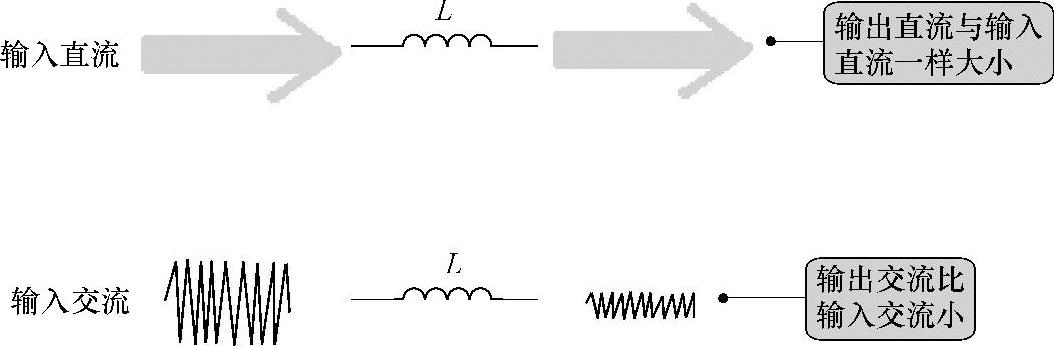

图3-6 电感器通直流阻交流记忆方法示意图
