普通的电解电容为低频电容，即普通电解电容的高频特性不好，通常只能用于低频电路中。在开关稳压电源等电路中的滤波电容容量也较大，也需要电解电容，但是开关电源的开关频率比较高，所以此时使用开关电源的专用高频铝电解电容器，那它滤波效果会更好。

1.外形特征

开关稳压电源专用的高频铝电解电容器有4根引脚。图2-30所示是一种高频铝电解电容实物图，从图中可以看出它有4根引脚。

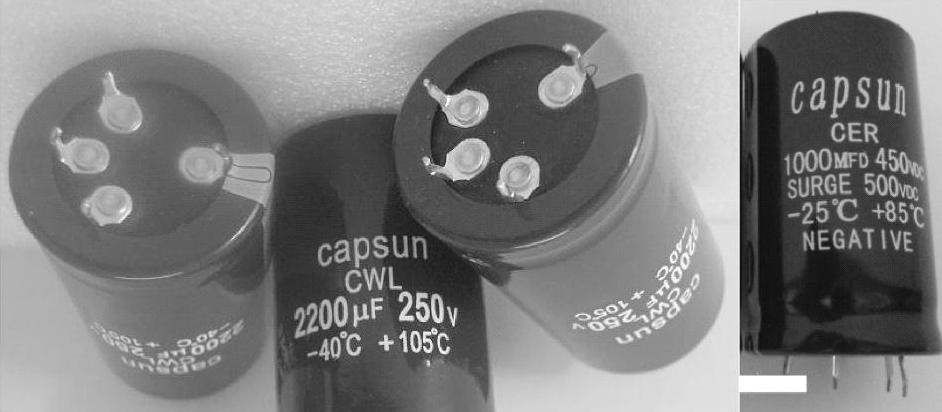

图2-30 高频铝电解电容实物图

普通铝电解电容只有两根引脚，有正、负极性引脚之分。这种高频铝电解电容共有4根引脚，也有正、负极性引脚之分，它有两根正极性引脚，两根负极性引脚。

2.引脚结构

多引脚高频电解电容的4根引脚中，正极引脚有2根，负极引脚有2根，即正极铝片的两端分别引出作为电容器的正极性引脚，负极铝片的两端也分别引出作为负极性引脚，如图2-31所示。

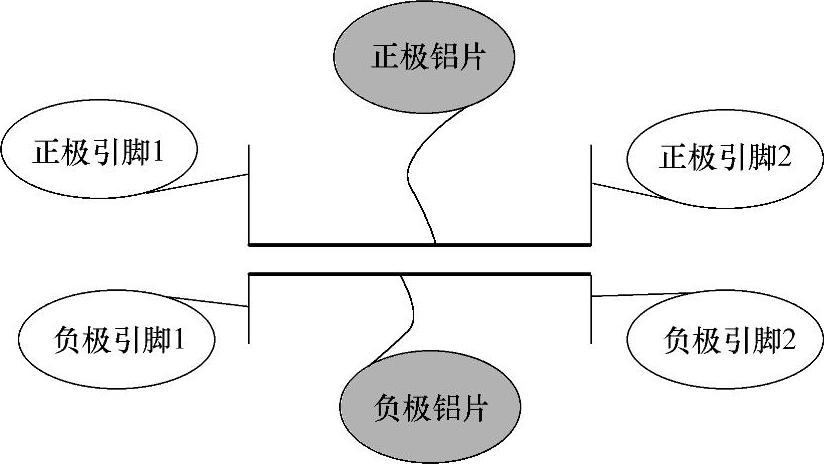

图2-31 多引脚高频电解电容引脚示意图

图2-32所示是普通电解电容引脚示意图。它只2根引脚，即正极铝片引出正极性引脚，负极铝片引出负极性引脚。比较这两种电解电容的引脚结构可以看出明显的不同之处。

3.引脚连接方式

这种4根引脚高频电解电容的引脚连接方式与普通电解电容也不同。4根引脚高频电解电容引脚连接方式是这样：稳压电源的电流从四端电容的一个正极性引脚流入，经过电容内部（正极铝片），再从另一个正极性引脚流向负载，如图2-33所示。从负载返回的电流也从电容的一个负极性引脚流入，经过电解电容内部的负极铝片，再从另一个负极性引脚流向电源负端。

(www.daowen.com)

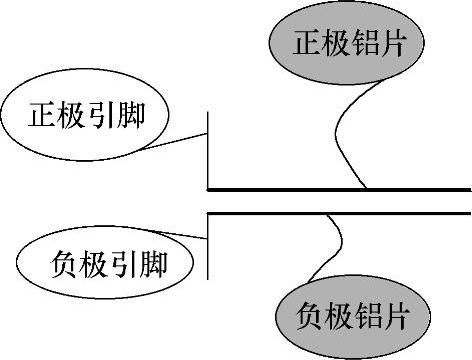

图2-32 普通电解电容引脚示意图

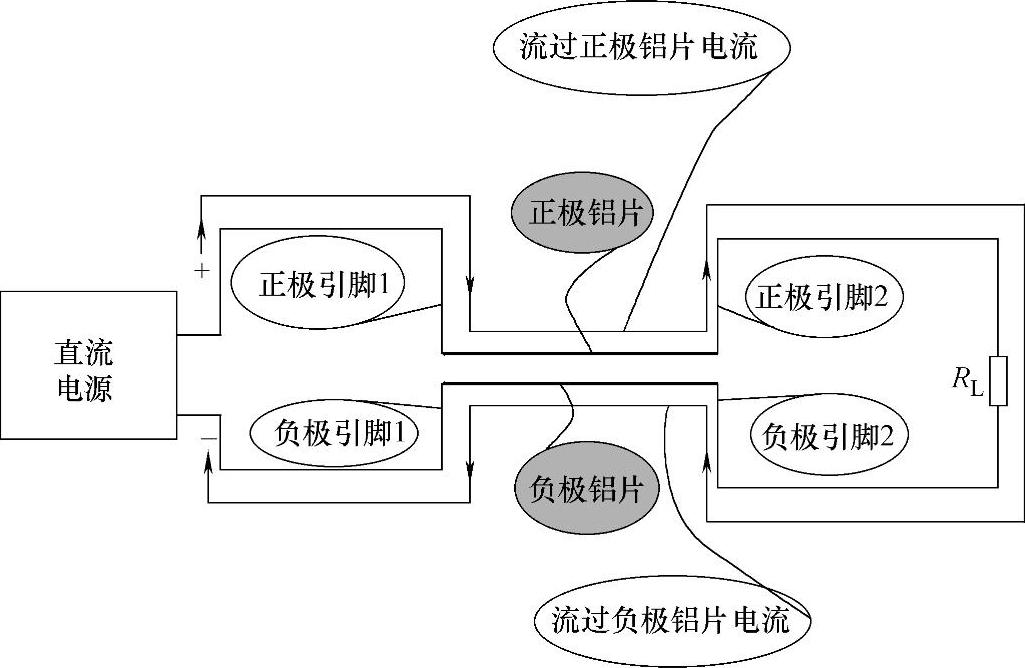

图2-33 电流流动路径示意图

普通电解电容接在电路中后，电流是不流过电容内部的正、负极铝片的，如图2-34所示。

多端子电解电容具有良好的高频特性，它可以减小输出电压的脉动分量，可以抑制开关尖峰噪声。

高频铝电解电容器还有多芯的形式，它将铝箔分成较短的若干小段，用多引出片并联连接，这样可以减小容抗中的电阻成分。同时，采用低电阻率的材料并用螺杆作为引出端子，以增强电容器承受大电流的能力。

4.叠片电容

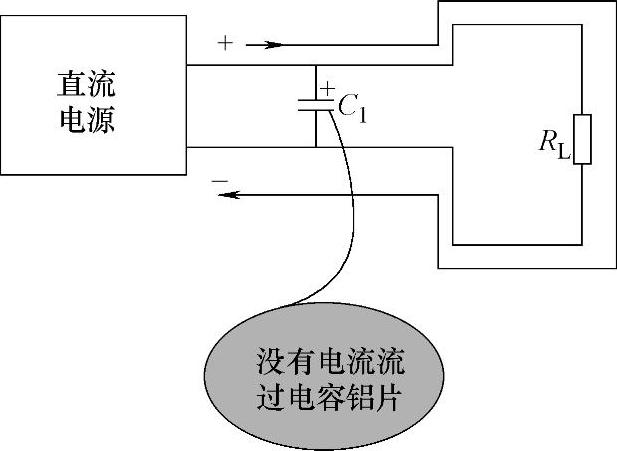

图2-34 普通电解电容接入电路示意图

叠片电容也称为无感电容，一般电解电容器的芯子都卷成圆柱形，等效串联电感较大。叠片电容的结构和书本相仿，因流过电流产生的磁通方向相反而被抵消，因而降低了电感的数值，具有更为优良的高频特性，这种电容一般做成方形，便于固定。

5.四端叠片式高频电解电容器

另有一种将四端和叠片相结合的四端叠片式高频电解电容器，它综合了两者的优点，高频特性更佳。
