1.主要参数说明

电容器的参数较多，这里仅介绍几项常用的参数，表2-23所示是电容参数说明。

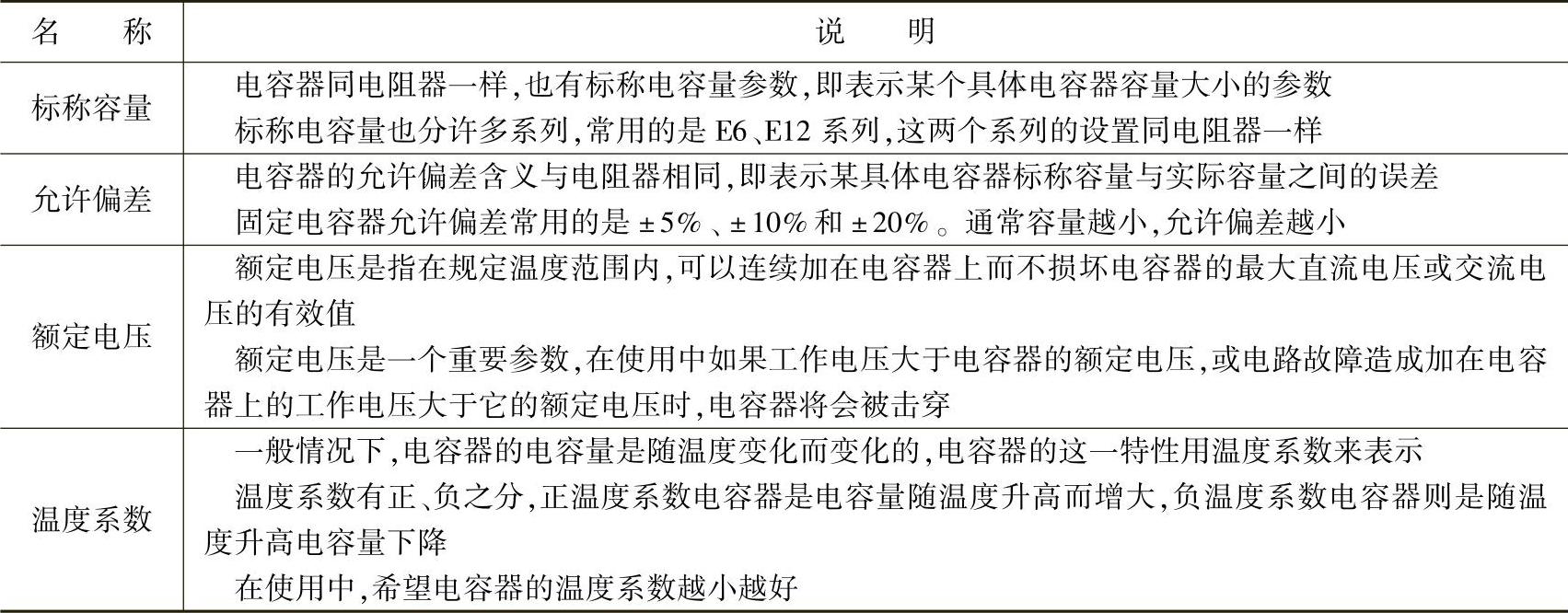

表2-23 电容器主要参数说明

电容器的容量单位是法拉（F），但这一单位太大，平时多使用微法（μF）和皮法（pF），关系如下：

1μF=10⁶pF

1F=10⁶μF=10¹²pF

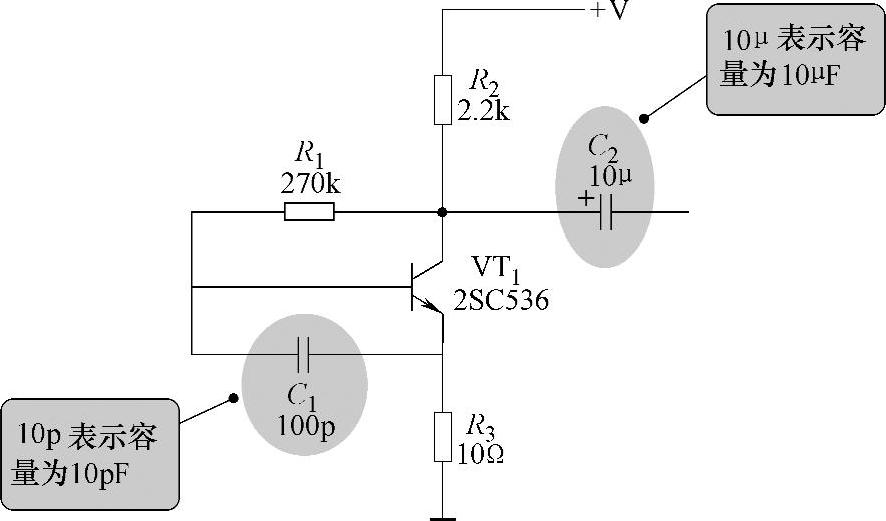

在电路图中，标注电容量时常将μF简化成μ，将pF简化成p。例如，3300p就是3300pF，10μ就是10μF，如图2-18所示。

2.电容器直标法及识别方法

重要提示

图2-18 电容量识别示意图

电容器的标注参数主要有标称电容量及允许偏差、额定电压等。

固定电容器的参数表示方法有多种，主要有直标法、色标法、字母数字混标法、3位数表示法和4位数表示法等多种。

直标法在电容器中用得最多，是在电容器上用数字直接标注出标称电容量、耐压（额定电压）等，直标法使电容器各项参数容易识别。

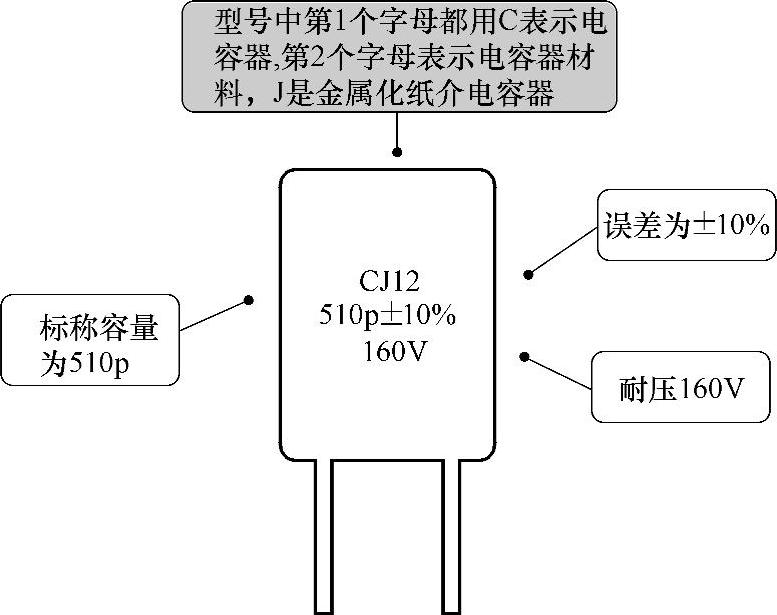

图2-19所示是采用直标法标注电容器示意图。

图2-19 采用直标法标注电容器示意图(www.daowen.com)

3.电容器3位数表示法及识别方法

重要提示

电容器的3位数表示法中，用3位整数来表示电容器的标称电容量，再用一个字母来表示允许偏差。

在3位数字中，前2位数表示有效数字，第3位数表示倍乘数，即表示是10的n次方。3位数表示法中的标称电容量单位是pF。

图2-20所示电容器实物上的三位数是272，它的具体含义为27×10²pF，即标称容量为2700pF。

图2-20 电容器实物

在一些体积较小的电容器中普遍采用3位数表示法，因为电容器体积小，采用直标法标出的参数字太小，容易看不清和被磨掉。

4.电容器4位数表示法及识别方法

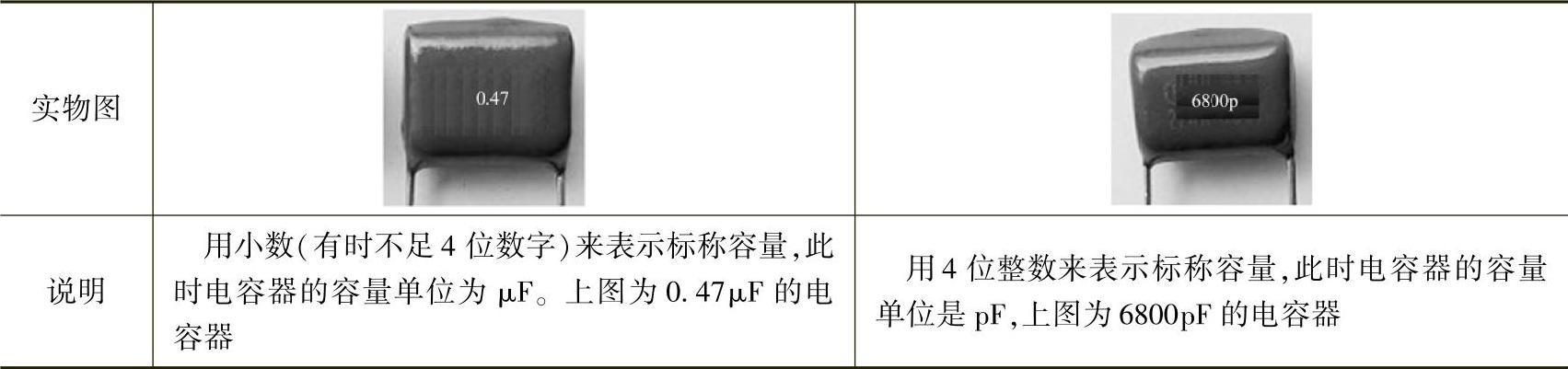

表2-24所示是电容器两种4位数表示法说明。

表2-24 电容器两种4位数表示法说明

5.电容器字母数字混标法及识别方法

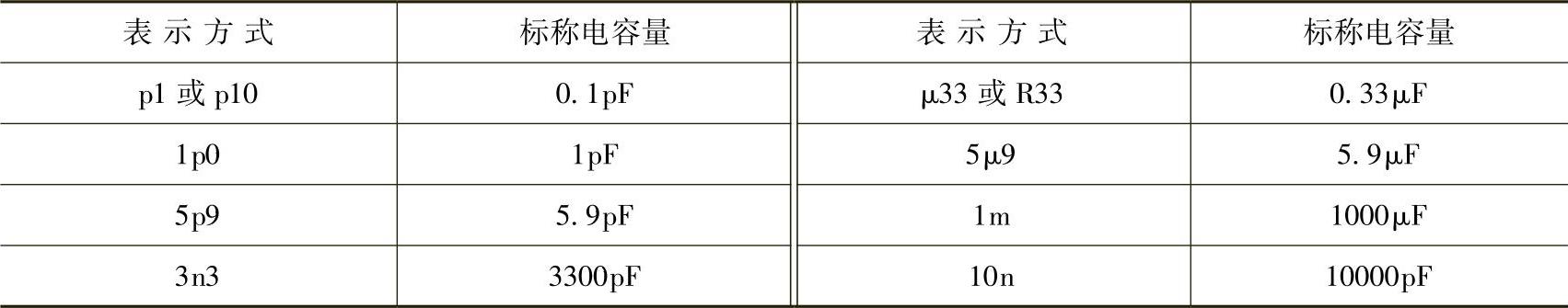

电容器的字母数字混标法同电阻器的这一表示方法相同，表2-25所示举例说明这种方法的含义。

表2-25 电容器的字母数字混标法举例

注：有一个特殊情况，即0.33μF的电容器可表示成R33，零点几μF的电容器，可在数字前加上R来表示。
