1.排阻内部电路
排阻内部电路有许多种,通常以厂标为主,也可以根据具体电路定制。这些内电路都有一个特点,即电路简单且重复,通过这些内电路可以构成电阻分压电路、电阻分流电路等,与分立电阻构成的这些电路相比,排阻由于制作工艺等原因具有精度高、温度系数匹配紧密和温度特性跟踪好等优点。例如,电路中的电阻阻值一致性容易保证。
表2-18所示是排阻的部分内电路与排阻型号之间的关系(厂标)。根据这个表格可以通过排阻型号查询内电路,例如排阻A103J中的第一个字母A表示表中的A内部电路。

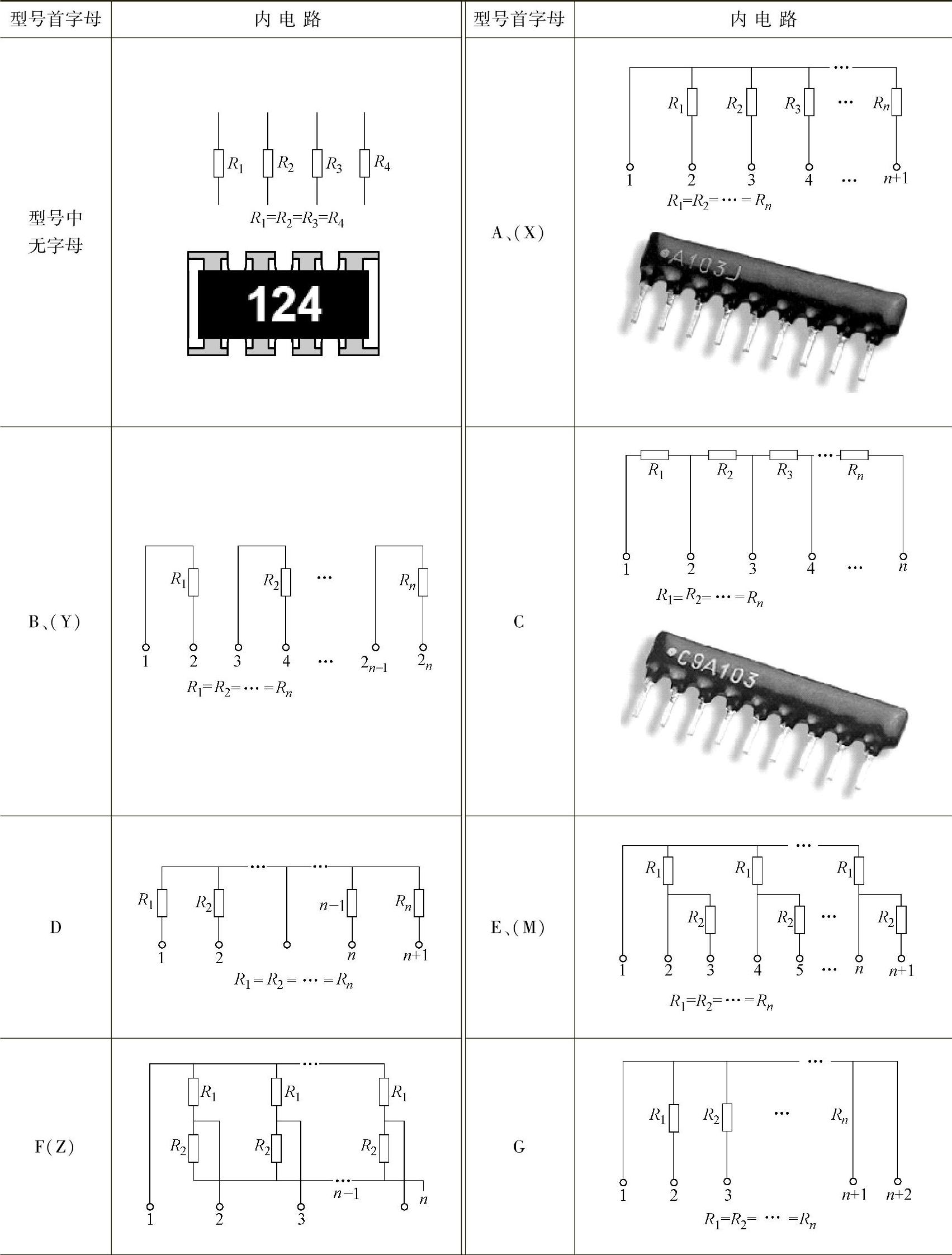

表2-18 排阻的部分内电路与排阻型号之间关系(厂标)
(续)
2.电路板上的排阻
图2-16所示是内存电路板上的贴片排阻,它们作为内存排阻能有效减少信号延迟及各引线间的信号干扰,维持信号的稳定传输,防止数据传输频频出错,保证整套系统的工作稳定。对内存而言,排阻是非常重要的。
图2-16 内存电路板上的贴片排阻(www.daowen.com)
3.排阻阻值识别方法
排阻的阻值表示方法与电阻器中的3位数表示法和4位数表示法相同,举例如下。
(1)例如,某排阻上标注为100,则为10Ω;473为47kΩ。3位数表示的排阻为E24系列。
(2)例如,某排阻上标注为1202为12kΩ;1542为15.4kΩ。4位数表示的排阻为E96系列。
(3)如果阻值中有小数点,则用“R”表示,并占一位有效数字。例如某排阻标注22R1为22.1Ω。
(4)如果某排阻标注为“0”或“000”,它的阻值为0Ω,这种排阻实际上是跳线(短路线)。
4.允许偏差识别方法
排阻数字后面的第一个英文字母代表允许偏差,常见的是G=2%、F=1%、D=0.25%、B=0.1%、A或W=0.05%、Q=0.02%、T=0.01%、V=0.005%)。
另外,有引脚的排阻脚距有两种规格:2.54mm和1.78mm。贴片排阻的引脚距为1.27mm。
