重要提示

电位器与可变电阻器工作原理相近，只是结构更为牢固，在电路中的调整更为频繁。

1.电位器种类说明

电位器的种类较多，表2-13所示是电位器种类说明。

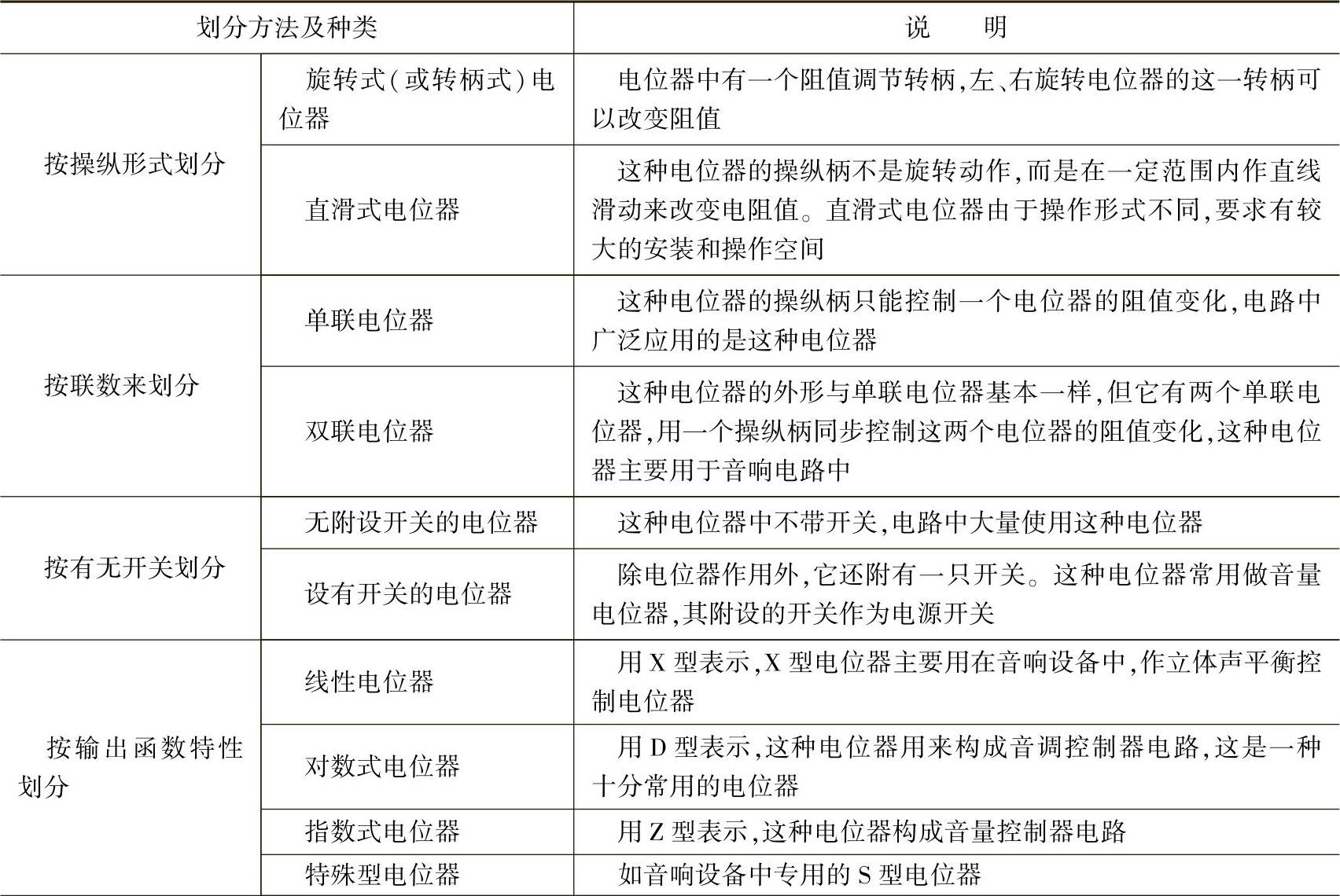

表2-13 电位器种类说明

（续）

2.电位器外形特征

电位器的体积比可变电阻器大得多，具体的电位器也有大有小。各种电位器的具体特征有所不同。表2-14所示是几种常见电位器的外形特征说明。

表2-14 几种常见电位器的外形特征说明

（续）

3.电位器电路符号识图信息和引脚作用

重要提示

电位器的电路符号与电阻器、可变电阻器电路符号有相似之处，它们的电路符号中都有一个电阻器电路符号的长方框。

表2-15所示是电位器电路符号识图信息和引脚作用说明。

表2-15 电位器电路符号识图信息和引脚作用说明(www.daowen.com)

（续）

4.电位器选配原则

电位器除转动噪声大故障外，出现其他故障时一般不能修复，如碳膜严重磨损、电位器过电流烧坏等，此时得更换新的电位器。当然，能采用原型号更换那是最好。在无法配到原型号时应尽力修复，无法修复情况下，可按下列原则进行电位器的选配。

（1）不同型号的电位器，如X型、Z型、D型电位器之间不可互相代替使用，否则控制效果不好。

（2）其他条件满足，在标称阻值很相近时可以代用。

（3）其他条件满足，额定功率相同或新换上的电位器略大些时可以代用。

（4）转柄式、直滑式电位器之间不能相互代替，因为安装方式不同。对转柄式电位器而言，其操纵柄长度要相同，否则转柄上的旋钮无法正常装上。

注意：在选配电位器时，上述几个条件要同时满足才行。

5.更换操作方法

电位器有多根引脚，为了防止在更换时不接错引脚，可以采用如下的具体操作步骤和方法：

第一步，将原电位器的固定螺钉取下，但不要焊下原电位器引脚片上的引线，让引线连在电位器上。

第二步，将新电位器装上，并固定好。

第三步，在原电位器引脚片上焊下一根引线，将此引线焊在新电位器对应引脚片上，新、旧电位器对照地焊接。

第四步，同样方法，将各引脚线焊好。采用这种焊下一根再焊上一根的方法可避免引线之间相互焊错位置。

在非线性电位器中，两个定片上引线不能相互接错，否则将影响电位器在电路中的控制效果。例如，音量电位器的两个固定引脚片接线相互接反后，当转柄刚转动一些时音量已很大，再转动音量旋钮时音量几乎不再增大，失去音量控制器的线性控制特性。
