重要提示

可变电阻器和电位器属于电阻类元件，它们与普通电阻器明显不同之处在于它们的阻值可以一定范围调节，加上它们的结果与普通电阻器有着明显的不同，所以它们的外形特征也与普通电阻器大不相同。

可变电阻器又称微调电阻器或可调电阻器。顾名思义，可变电阻器的阻值可以在一定的范围内任意改变。

1.可变电阻器种类

重要提示

可变电阻器首先是一种电阻器，在电子电路中可以起电阻的作用。它与一般电阻器的不同之处是，阻值可以在一定范围内调节改变。在一些要求电阻值可变动而又不常变动的场合，可使用可变电阻器。

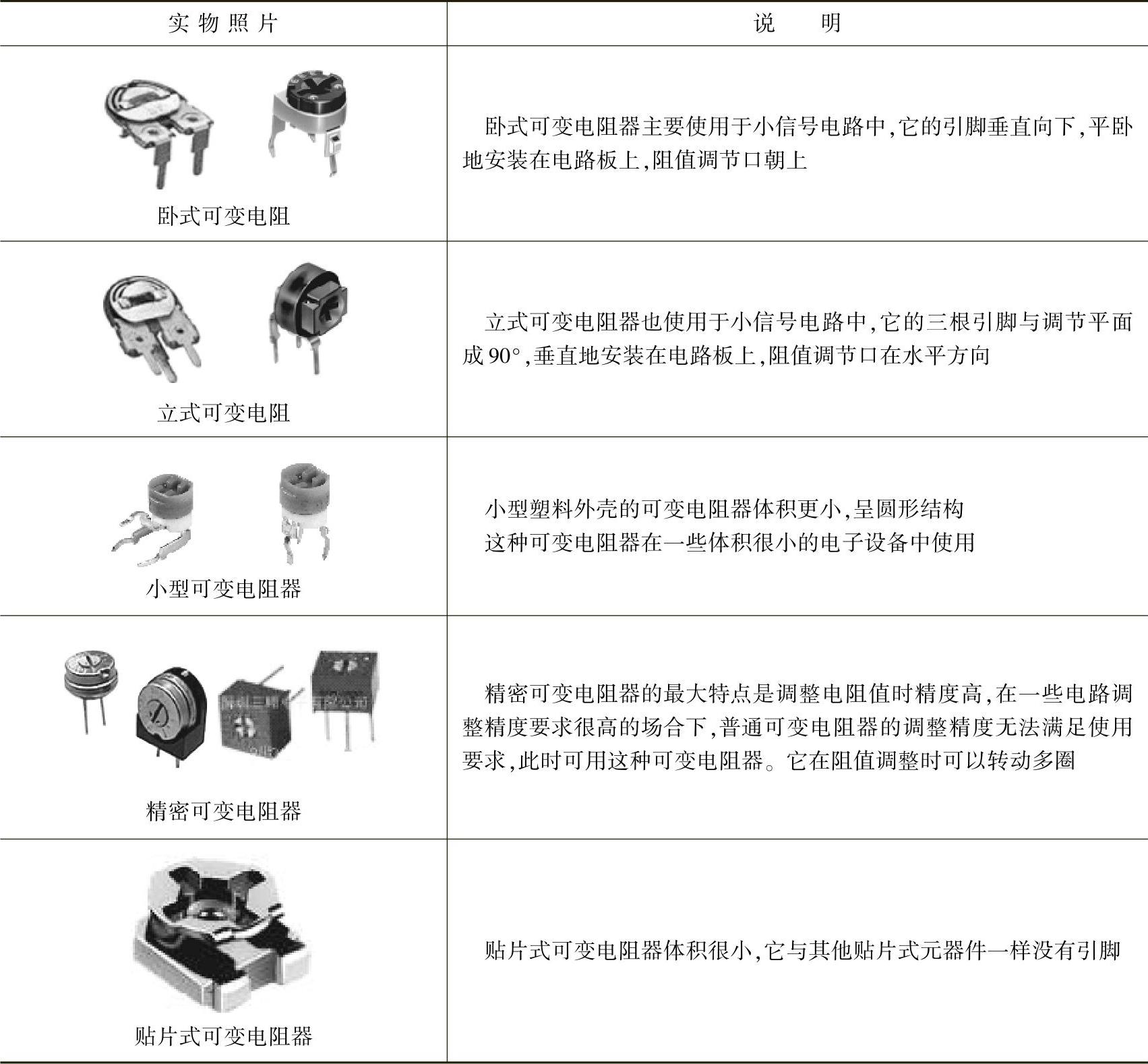

表2-10所示是可变电阻器的种类说明。

表2-10 可变电阻器的种类说明

2.可变电阻器特点

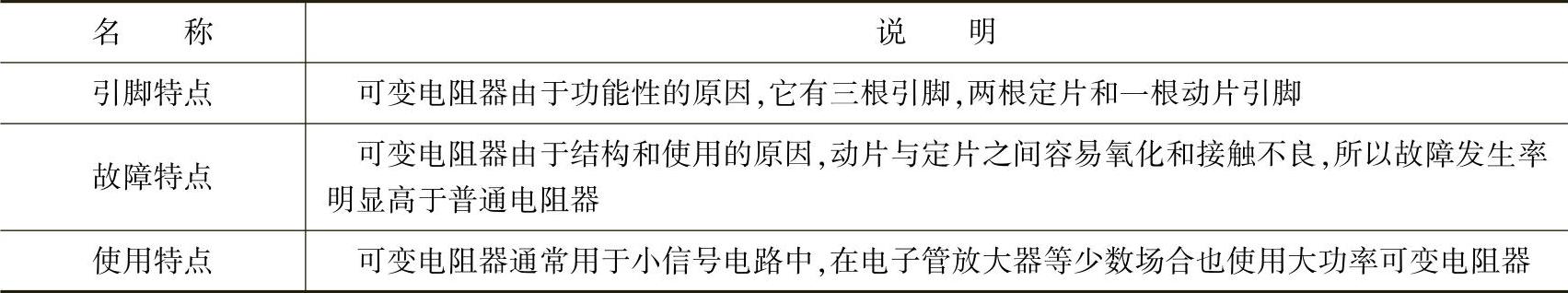

表2-11所示是可变电阻器的特点说明。

表2-11 可变电阻器的特点说明

3.可变电阻器外形特征说明

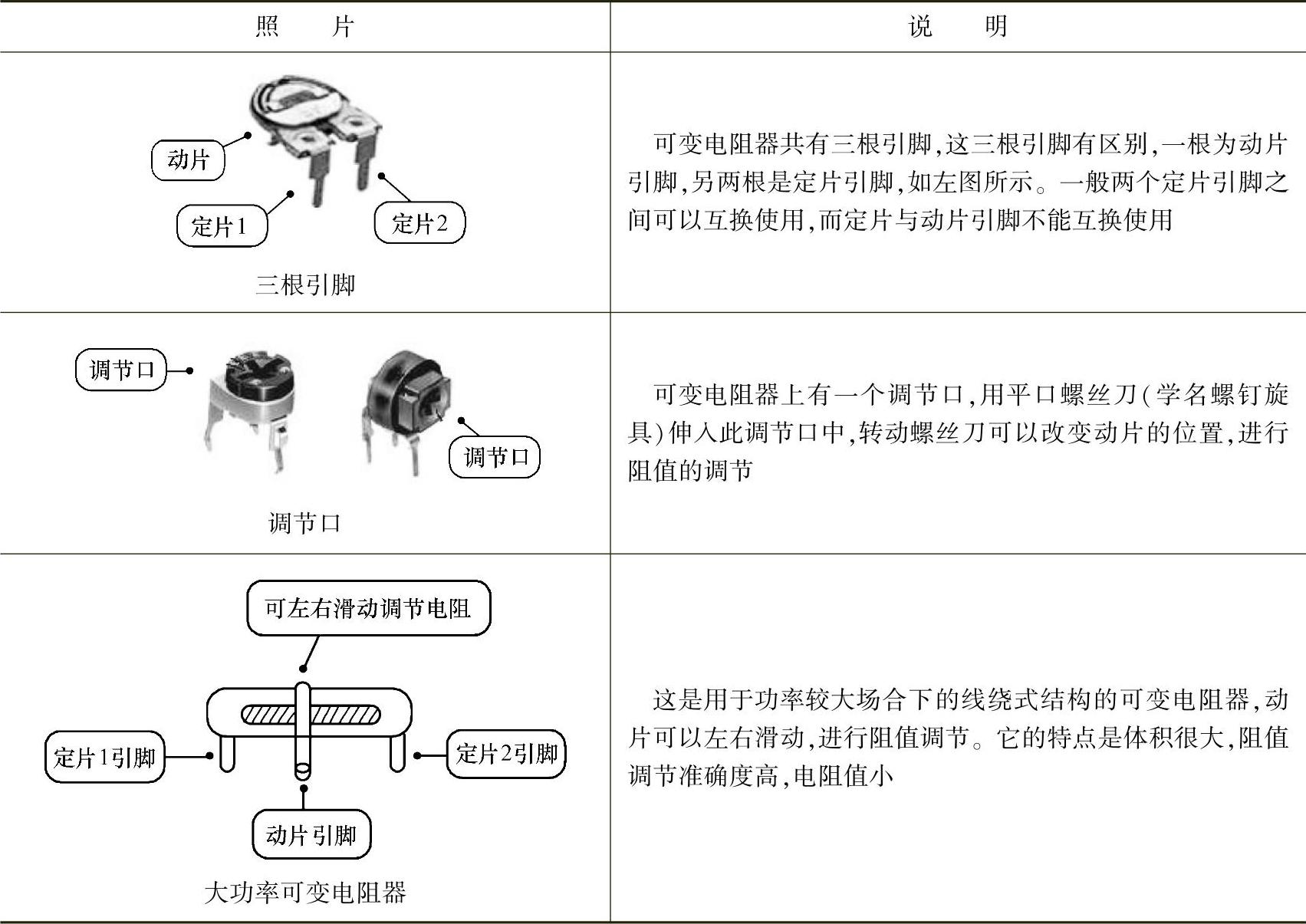

可变电阻器的外形与普通电阻器有很大的区别，表2-12所示是可变电阻器的外形特征说明。

表2-12 可变电阻器的外形特征说明(www.daowen.com)

4.可变电阻器结构

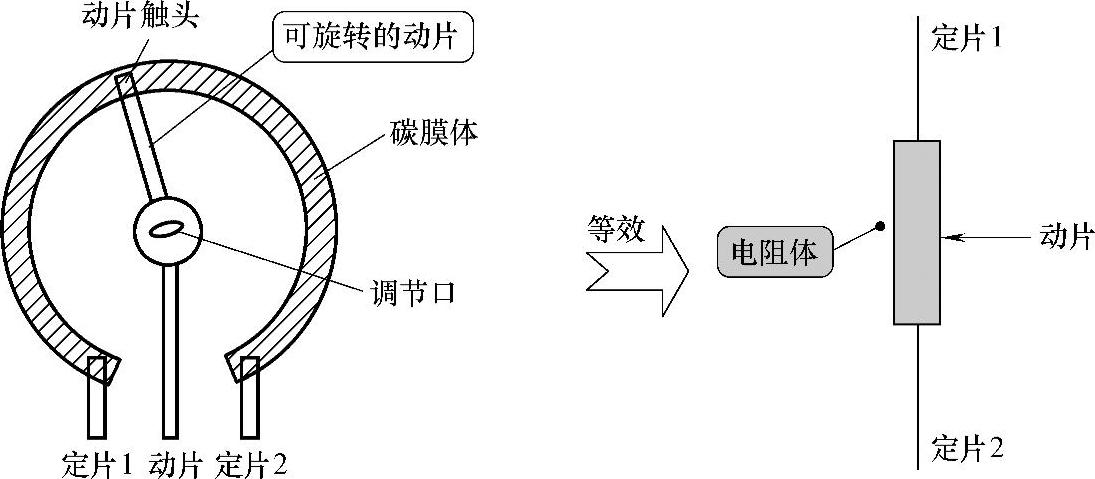

了解可变电阻器的结构可以方便地分析它的工作原理。图2-7所示是小信号可变电阻器的结构示意图。从图中可以看出，它主要由动片、碳膜体、三根引脚组成，三根引脚分别是两根定片引脚和一根动片引脚。可变电阻器的动片可以左右转动。用平口螺丝刀伸入调节口中转动时，动片上的触头在电阻片上可以滑动。

图2-7 小信号可变电阻器的结构示意图

5.可变电阻器工作原理

（1）逆时针方向调节。用平口螺丝刀伸入调节口，顺时针或逆时针方向旋转螺丝刀时，动片将做相应的旋转运动。

当动片逆时针方向转动（等效电路中动片向上移动）时，定片1与动片之间的电阻体长度减小；其阻值减小；而动片与定片2之间的电阻体长度增加，其阻值增大。当动片转动到最左端位置（最上端）时，定片1与动片引脚之间的阻值为零，而定片2与动片引脚之间的阻值最大，等于这一可变电阻器的标称阻值，即等于两定片之间的阻值。

（2）顺时针方向调节。当动片顺时针方向转动（等效电路中动片向下移动）时，定片1与动片之间阻值增大，动片与定片2之间阻值减小。

当动片滑动至最右端位置（最下端）时，定片2与动片引脚之间的阻值为零，动片与定片1之间的阻值最大（等于标称阻值）。

6.可变电阻器两项主要参数及标注方法

（1）可变电阻器的标称阻值是它两根固定引脚之间的阻值。

（2）小信号电路中应用的可变电阻器，一般只关心它的标称阻值，对功率无要求。

可变电阻器采用直标法表示标称阻值，即直接将标称阻值标注在可变电阻器上，在大电流应用的场合，可变电阻器还同时标注出额定功率参数。
