1.主要参数说明

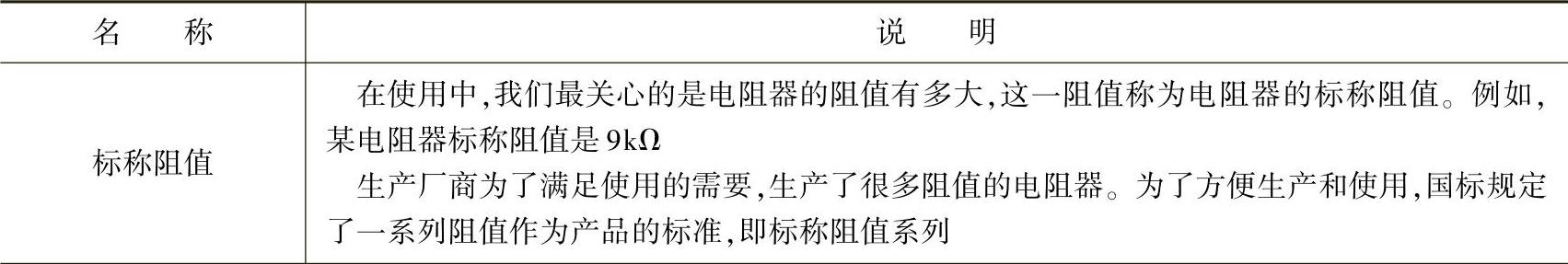

表2-3所示是电阻器主要参数说明。

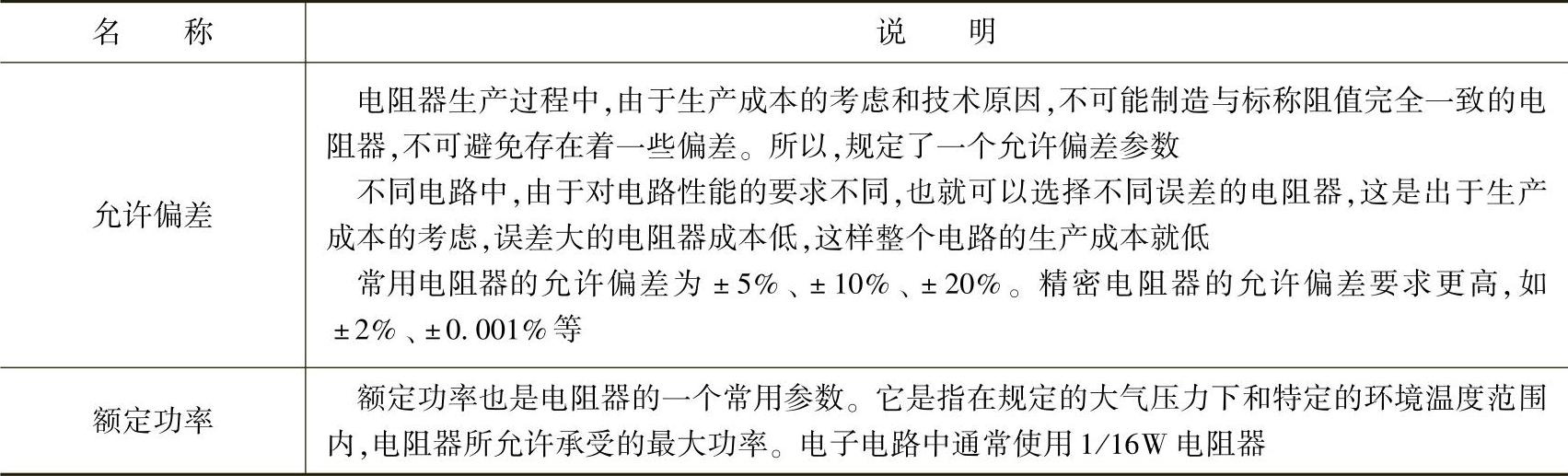

表2-3 电阻器主要参数说明

（续）

2.电阻器色标法及标称值识别方法

电阻器的主要参数（标称阻值与允许偏差）要标注在电阻器上，以便使用中识别。电阻器的参数主要有色标法和直标法两种，此外还有字母数字混标法。

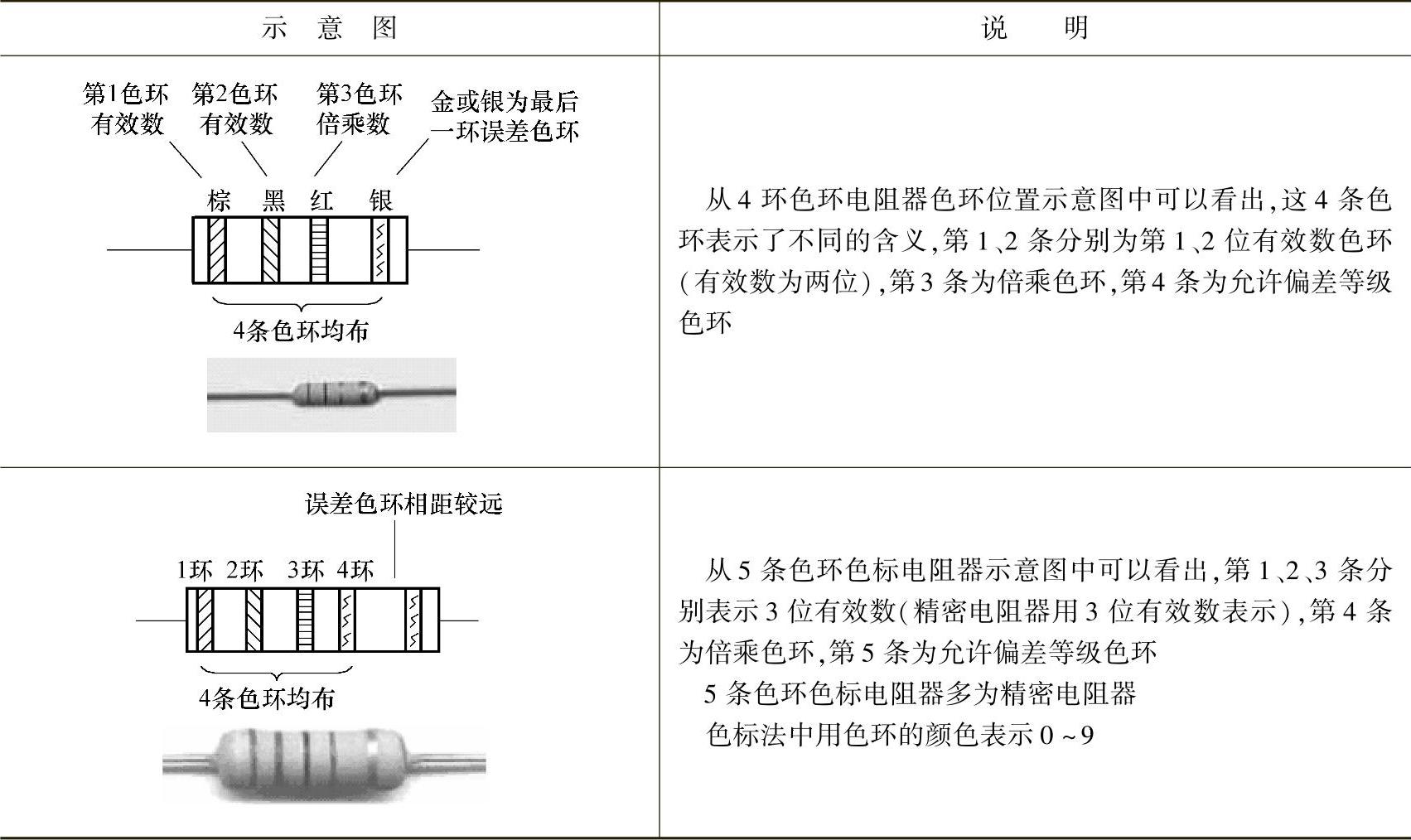

电子电路中的电阻器主要采用色标法，因为所用电阻器的功率多为1/8W、1/16W，体积很小，只能采用色标法。表2-4所示是4环表示法和5环表示法说明。

表2-4 4环表示法和5环表示法说明

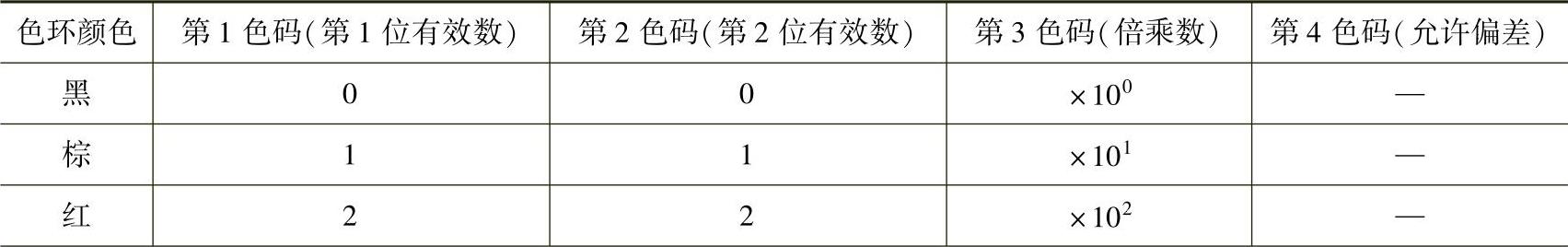

表2-5所示是4色环色标法中色码的具体含义说明（还适用于色标电容器等）。

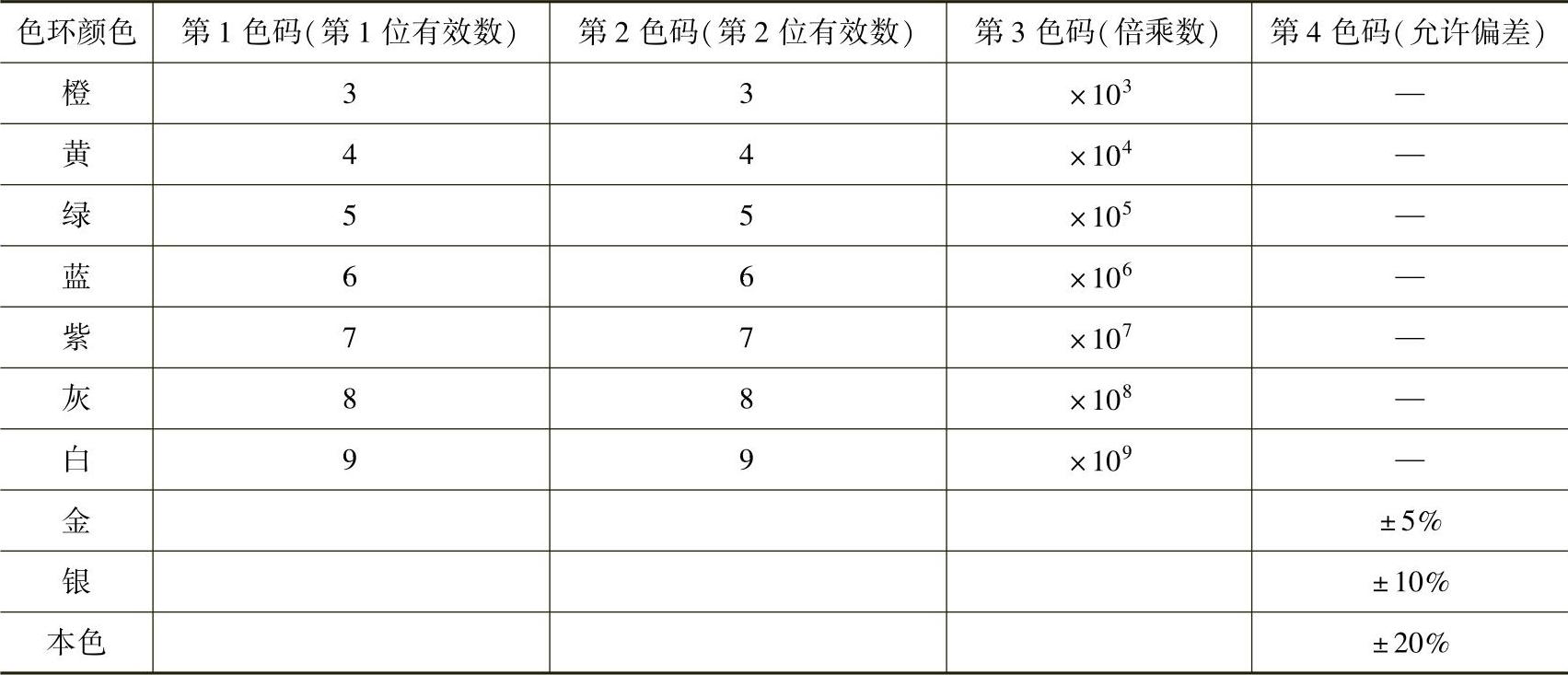

表2-5 4色环色标法中色码的具体含义说明

（续）

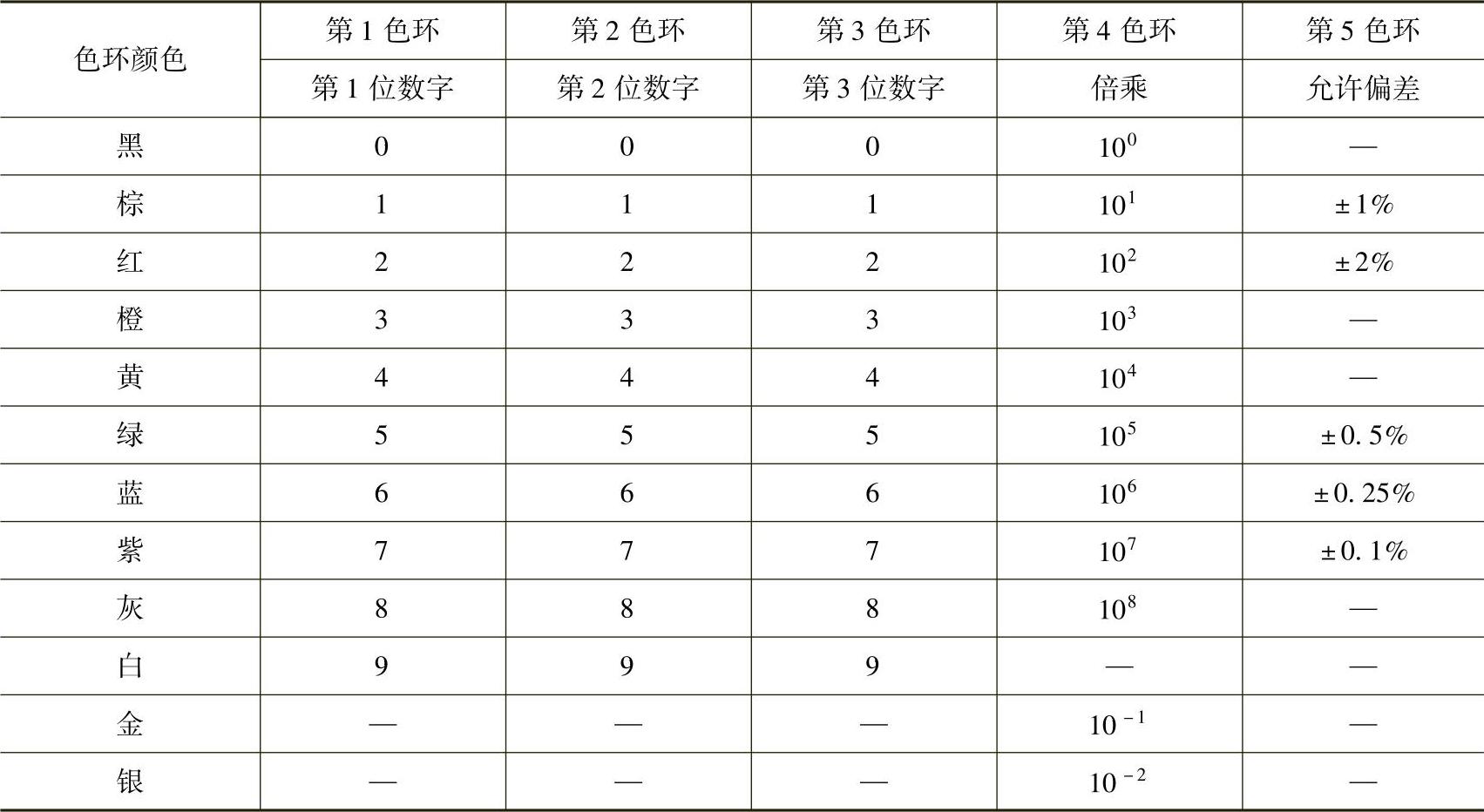

表2-6所示是5色环（精密）色标法中色码的具体含义说明。

表2-6 5色环（精密）色标法中色码的具体含义说明

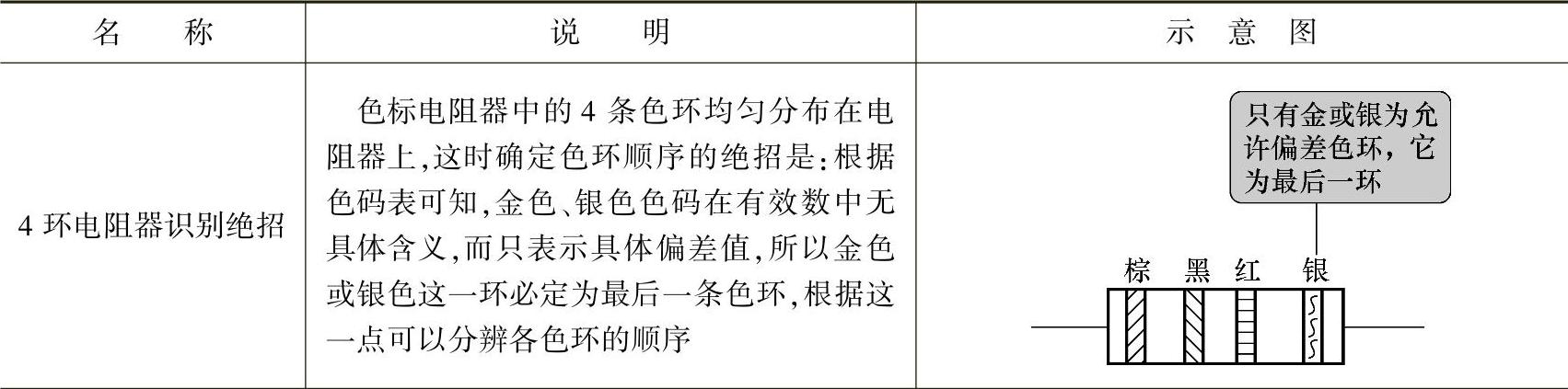

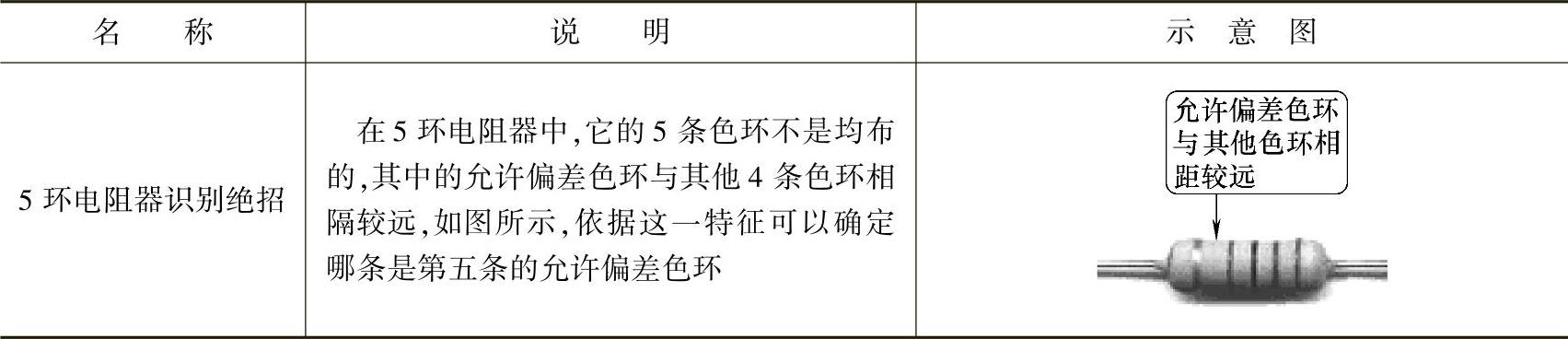

表2-7所示是电阻器色环识别绝招说明。

表2-7 电阻器色环识别绝招说明

(www.daowen.com)

（续）

3.电阻器直标法

图2-3所示是直标法电阻器示意图。

直标法主要用于体积较大（功率大）的电阻器上，它将标称阻值和允许偏差直接用数字标在电阻器身上。例如，在某电阻器身上标出100Ω，允许偏差为±10%，显然这种表示方式方便了识别。

4.电阻器标称阻值字母数字混标法

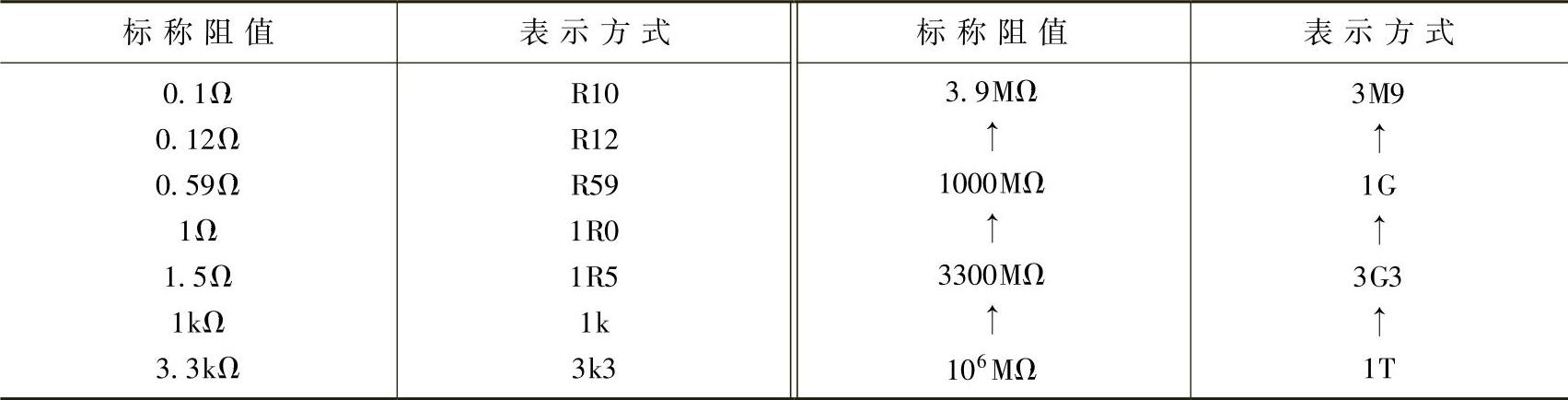

在直标法中，5.7kΩ的电阻器，若在印刷或使用中将小数点漏掉，这样5.7kΩ的电阻会变成57kΩ电阻。为此，可采用字母数字混标法来解决这一问题，将5.7kΩ电阻标注成5k7，k也表示小数点。这里的k是借用的词头符号。电阻器的这种表示方法不常见到。表2-8所示给出字母数字混标法电阻器的一些例子。

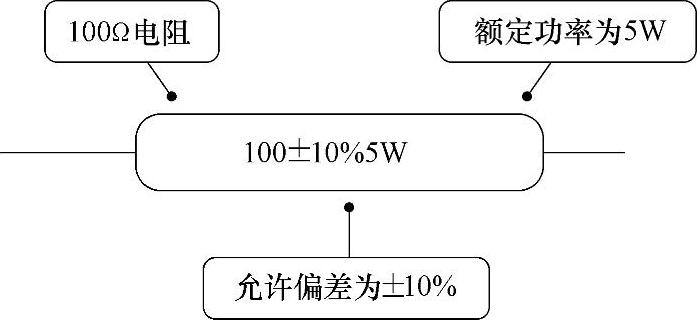

图2-3 直标法电阻器示意图

表2-8 字母数字混标法电阻器举例

5.电阻器标称阻值三位数字表示

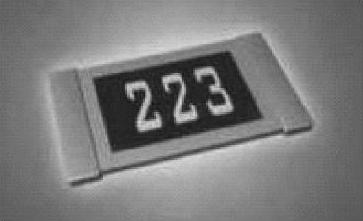

图2-4所示是贴片式电阻器，由于它体积非常小，没有引脚（只有两端的焊盘），采用3位数表示方法。

图中贴片电阻器上标出223三个数字，它表示（22×10³）Ω=22kΩ。

图2-4 贴片式电阻器

6.实用电路中电阻器参数识别方法

图2-5所示的电阻器电路中，R₁和R₂均标出了标称值。

电阻器电路图中的标称参数标注注意一点：当不标出Ω（欧姆）单位时，标注值是Ω，图中的10即为10Ω。

在一些讲解电路工作原理的电路图中也可以不标出电阻器的标称阻值。
