1.种类

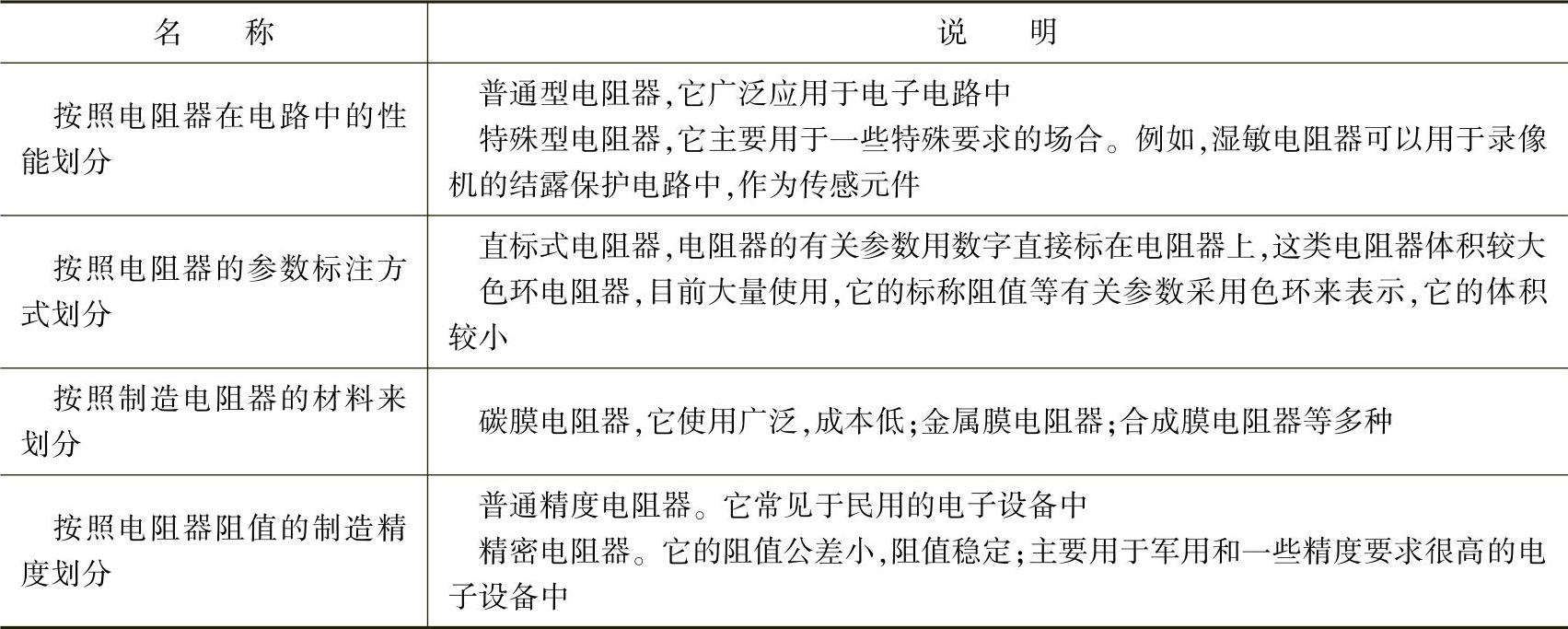

表2-1所示是电阻器种类说明。

表2-1 电阻器种类说明

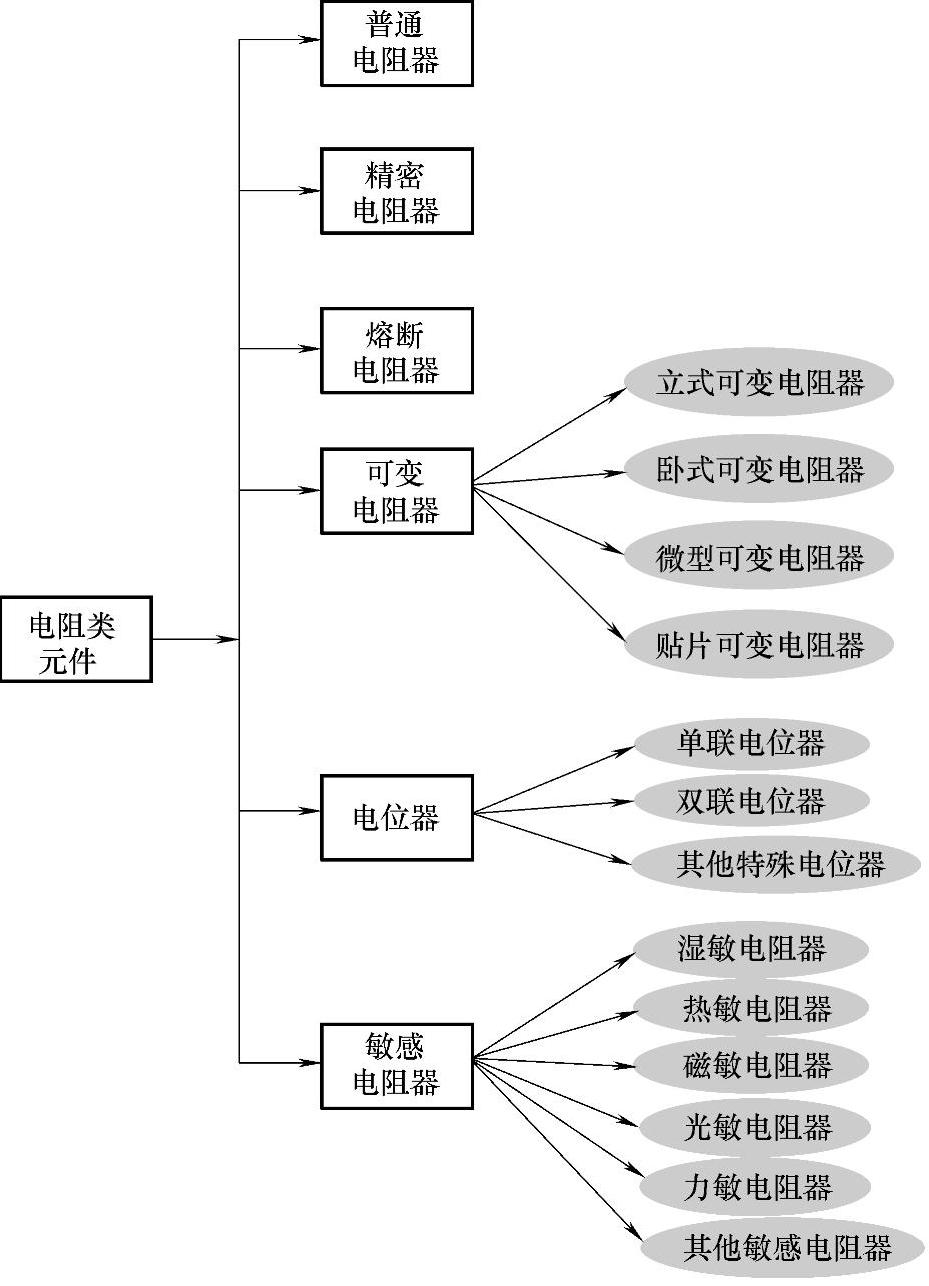

图2-1所示是电阻类元件示意图。通过这一图可以了解到电阻类元件的种类较多。这里所讲述的是普通电阻器，精密电阻器只是阻值更为精密，其他与普通电阻器相同。

2.普通电阻器外形特征

普通电阻器种类和形态有许多，表2-2所示是部分普通电阻器实物。通过这一步初步认识普通电阻器，可以建立感性认识。

图2-1 电阻类元件示意图

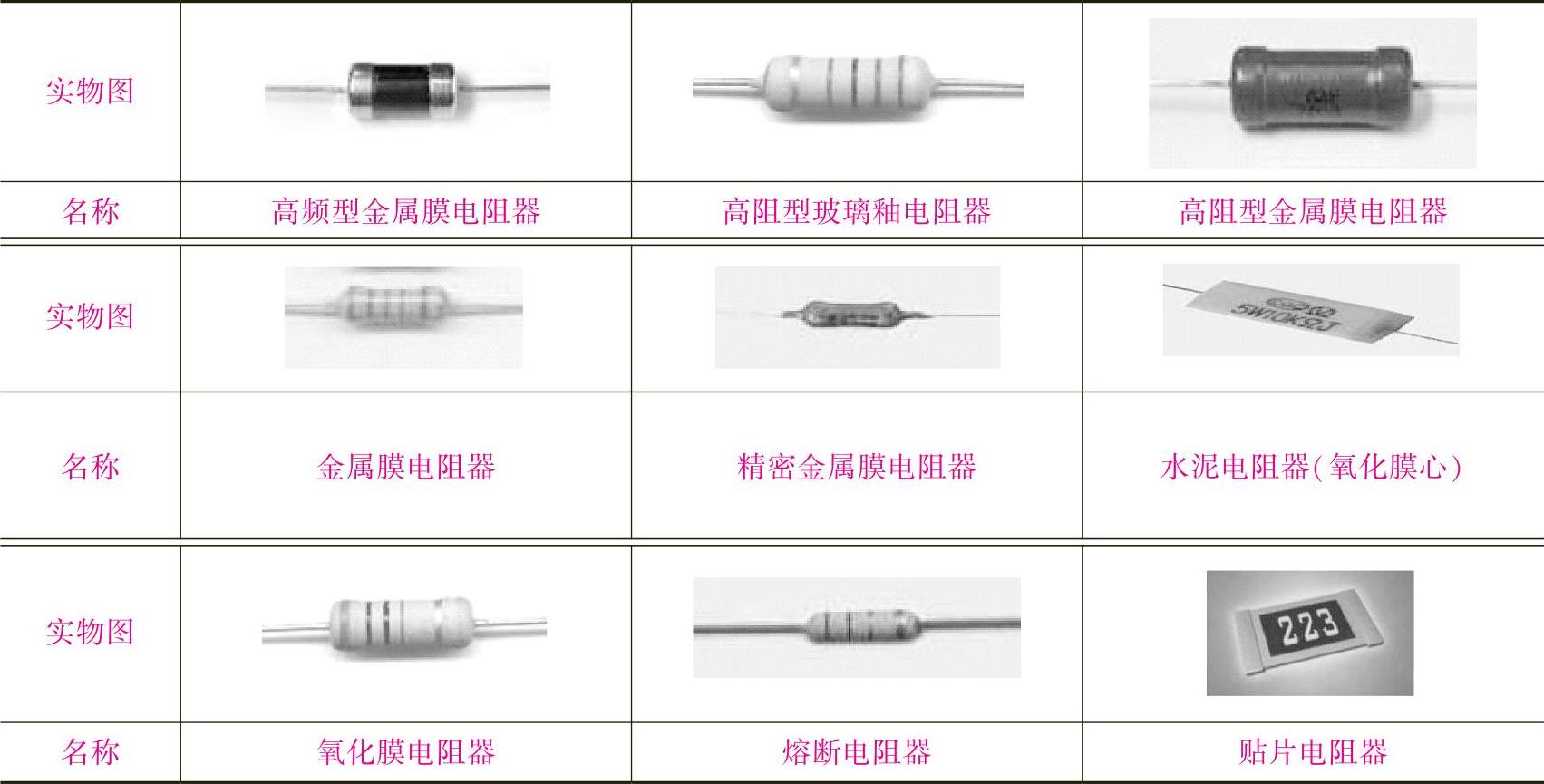

表2-2 部分普通电阻器实物

重要提示(www.daowen.com)

关于普通电阻器的具体特征说明如下几点：

（1）电阻器只有两根引脚，两根引脚不分正、负极性，常见的电阻器两根引脚沿轴线方向伸出，可以弯曲，以便在电路板上进行安装。

（2）普通电阻器通常是一个细而长的圆柱形，长约1cm左右，直径为0.3cm左右。电阻器的体积大小也不同，电阻器的体积越大功率越大，在相同的功率下金属膜电阻器的体积小于碳膜电阻器的体积。

（3）现在用得最多的是色环电阻器，其电阻器上会有四条色环（还有三条、五条色环的电阻器），这些色环用来表示该电阻器的阻值大小和误差等级。对于非色环电阻器，在电阻器上会直接标出阻值等参数。

（4）普通电阻器外表基色通常是彩色的，有绿色、黄色等。

（5）电阻器的阻值大小与它的体积大小之间没有联系，阻值大的电阻器不一定体积大，体积很小的电阻器阻值也可能很大。

（6）贴片电阻器的特点是，这种元件没有长引脚，体积甚小，为长方形块状。它的两端有两个电极，相当于普通电阻器中的两根引脚，主要用于一些小型化的电子设备中。

3.电阻器安装方式

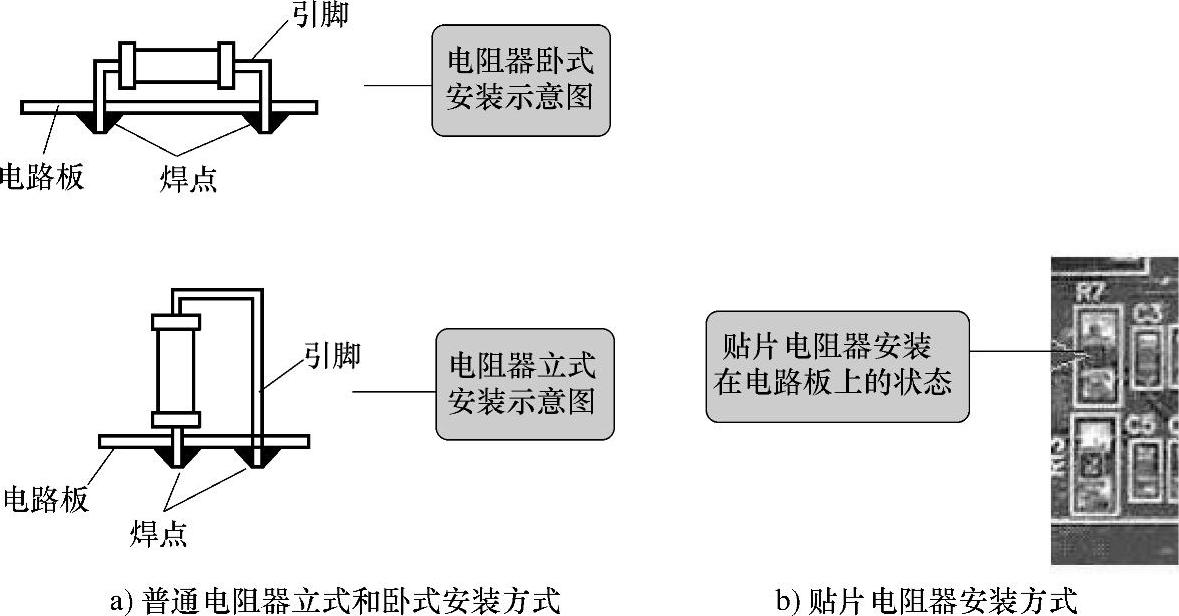

图2-2所示是电阻器安装方式示意图。普通电阻器有引脚，一般装在电路板的正面；贴片电阻器没有引脚，可以方便地安装在电路板背面。

图2-2 电阻器安装方式示意图
