重要提示

晶体管种类虽然很多，但是只有PNP型和NPN型两大类，这两类晶体管各电极电流方向不同，其电路符号也是不同的。

晶体管电路符号中发射极箭头的方向表示晶体管各电极电流流动的方向，利用这一点可以方便分析电路中各电极电流流动方向。

掌握各电极的电流流动方向对分析晶体管电路十分重要，特别是对晶体管直流电路的分析和故障检修。

（1）NPN型晶体管。图1-43所示是NPN型晶体管电路符号指示电流方向信息示意图，根据发射极箭头方向可以知道不同极性NPN型晶体管的集电极、发射极之间电流流动方向。

（2）PNP型晶体管。图1-44所示是PNP型晶体管电路符号指示电流方向信息示意图，根据发射极箭头方向可以知道不同极性PNP型晶体管的集电极、发射极之间电流流动方向。

图1-43 NPN型晶体管电路符号指示电流方向信息示意图

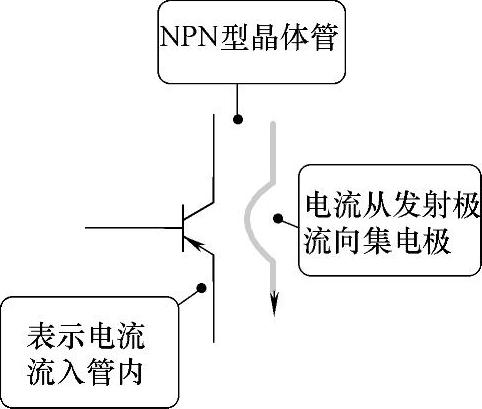

图1-44 PNP型晶体管电路符号指示电流方向信息示意图

（3）NPN型晶体管基极电流方向。图1-45所示是NPN型晶体管基极电流方向信息判断示意图。(www.daowen.com)

借助于电路符号中发射极箭头方向，可以方便地记忆三个电流的流动方向。

对于NPN型晶体管而言，发射极箭头朝外，所以NPN型晶体管的发射极电流是从管内流向管外的。

重要提示

综上所述，先根据电路符号，看出晶体管发射极电流的流动方向，便可以推出集电极和基极电流的方向。

图1-45 NPN型晶体管基极电流方向信息判断示意图

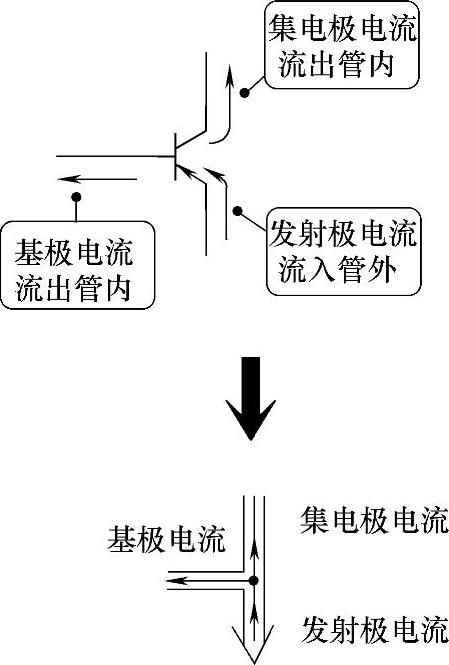

图1-46 PNP型晶体管基极电流方向信息判断示意图

（4）PNP型晶体管基极电流方向。图1-46所示是PNP型晶体管基极电流方向信息判断示意图。PNP型晶体管的发射极电流流入晶体管内，这样集电极和基极电流应该流出晶体管。
