重要提示

元器件知识学习的三大板块是：识别、特性掌握和检测。

识别元器件是第一要素，如果面对电路板上众多形状“怪异”的电子元器件不认识，面对电路中的各种电路符号不熟悉，那就无法识图和检修。

1.电子元器件五项识别内容

表1-7所示是电子元器件五项识别内容说明。

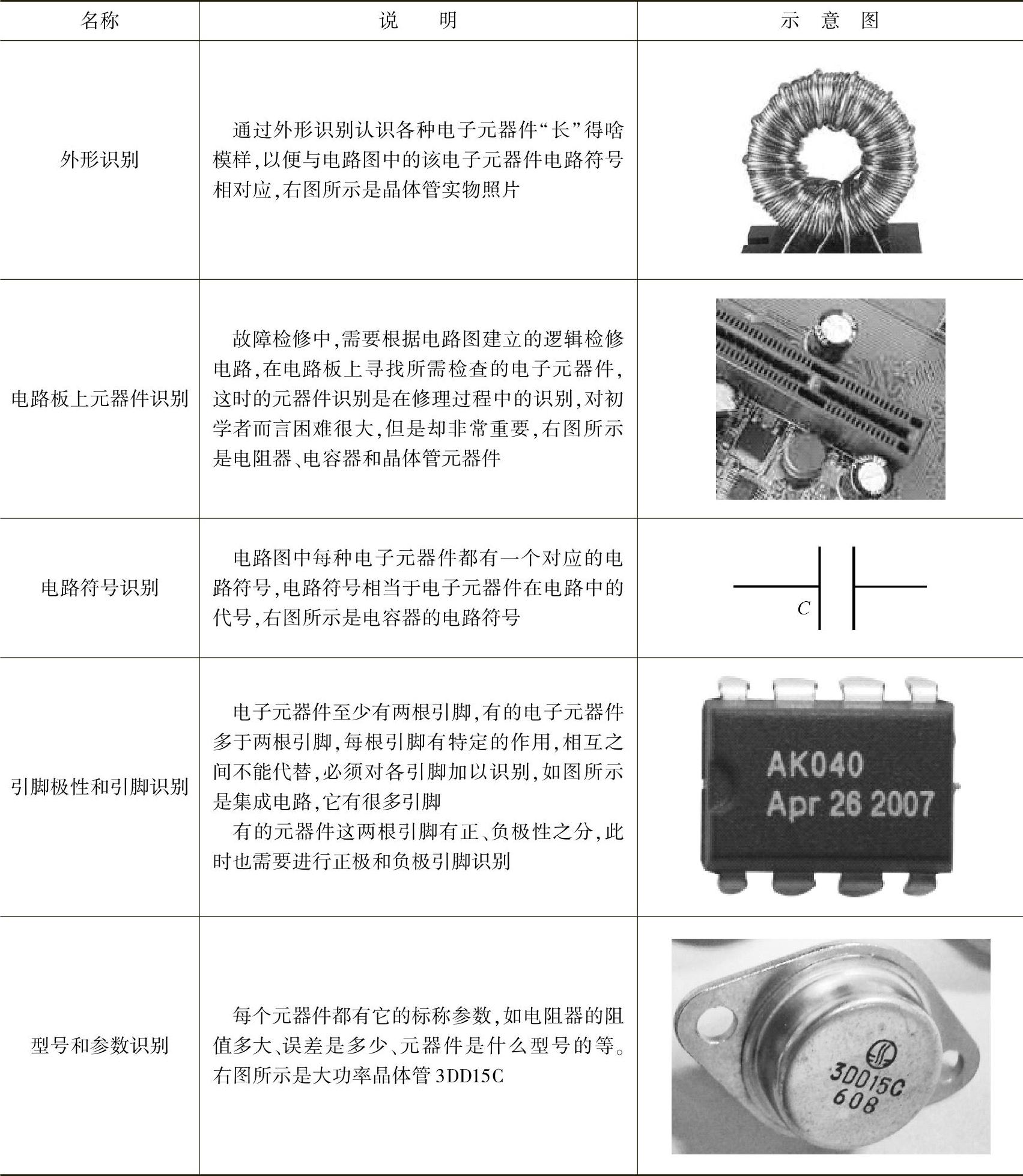

表1-7 电子元器件五项识别内容说明

方法提示

对某个具体的电子元器件识别主要有五项内容，其识别步骤分成五步：外形特征识别→电路符号识别与实物对应→引脚识别和引脚极性识别→型号和参数识别→识别电路板上元器件。

电子元器件有数百个大类，上千个品种，从电子元器件具体外形特征角度来讲更是千姿百态，新型元器件又层出不穷，所以电子元器件识别任务繁重，对初学者而言困难重重。但是，主要识别几十种常用电子元器件即可入门，待确定了自己的工作和研究方向、领域后再进一步学习专业元器件知识。

2.元器件外形识别方法

电子元器件外形识别就是实物与名称对应，其目的是拿到一种电子元器件能知道它是什么元器件，知道它的电路符号。

图1-21所示是3种电子元器件实物图。快速识别电子元器件外形可以通过下列几种循序渐进的方法实现。(www.daowen.com)

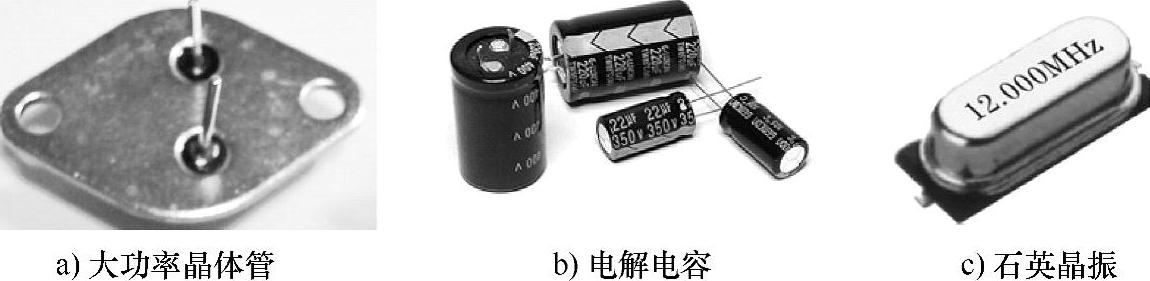

图1-21 3种电子元器件实物图

方法提示

最有效的元器件识别方法是走进一家电子元器件专卖店，店内琳琅满目的电子元器件可以“大饱眼福”。通常电子元器件按类放置，各种电子元器件旁边都标有它们的名称，实物与名称快速而且方便地对应，感性认识很强，这样的视觉信息输入具有学习效率高、信息量大的优点，过了若干年还记忆犹新。

对于初学者，要走进电子元器件专卖店进行实践活动，这种实践活动收获很大。

3.引脚识别和引脚极性识别方法

许多电子元器件的引脚有极性，各个引脚之间是不能相互代用的，这时就要通过电路符号或元器件实物进行引脚的识别和引脚极性的识别。

重要提示

引脚极性识别和引脚识别方法有两种情况：一是电路符号中的识别；二是电子元器件实物识别。

4.从电路板上识别元器件

这一步的元器件识别最为困难，需要有较扎实的元器件知识和电路知识基础，还需要运用许多的技巧。
