1.一个不小的误区

为数众多的学习电路故障检修的初学者都希望有这样一本书，书中最好能这样告诉读者：故障1，无声，更换晶体管；故障2，声音轻，更换集成电路；故障3，无光栅，更换高压包。

这部分初学者的心声是可以理解的，可是全然不知这样的书根本写不出来，就是写出来了对读者也“毫无用处”，因为电子技术的变化并不是所希望的那样存在简单的一一对应的因果关系。例如，同是一个无声故障的原因，可能有几十种，甚至成千上万种的原因，不同的机器都有不同的元器件故障原因，如果真的有“牛人”写出了这样的一本“奇”书，那么读者如何去这书中查找所需要的答案呢？

2.故障检修绝招放送

通过这例故障检修技术讲解，初学者可以从中了解到，故障检修中逻辑思路的建立才是根本之道。

故障举例：二分频音箱中，高音扬声器发声正常，低音扬声器没有声音，根据二分频扬声器电路和逻辑推理可知，是低音扬声器损坏或低音扬声器引线回路断线。

重要提示

故障现象与电路功能之间存在着必然的联系，通过简单的检查确定故障现象，运用逻辑理论进行推理就能确定故障的范围。

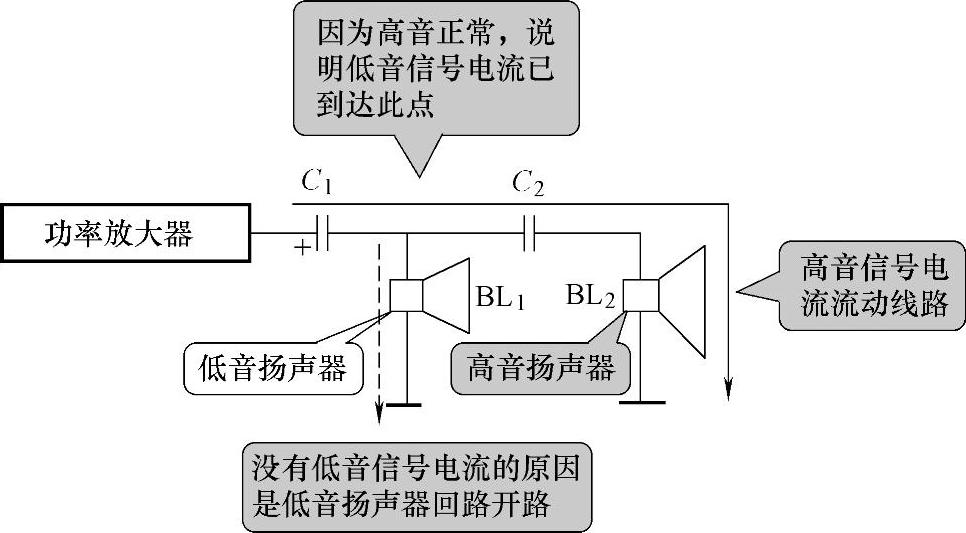

图1-20所示是二分频扬声器电路故障逻辑推理示意图，通过本例可以了解逻辑推理在电路故障检修中的基本原理和思路。

图1-20 逻辑推理示意图(www.daowen.com)

根据试听结果进行故障推理。

根据二分频扬声器电路结构，已知高音扬声器工作正常，可以推理得知功率放大器和电路中的电容C₁、C₂均正常，因为高音信号流过了这些元器件，如果这些元器件存在故障，高音扬声器就不可能工作正常。

重要提示

故障检修中，排除电路中的一些元器件是为了更好地发现故障部位，从上面的二分频扬声器电路中可以看出，低音扬声器无声故障就只能存在于是低音扬声器支路中，其原因是没有低音信号电流流过低音扬声器。

任何电路中没有电流流过有两个根本性的原因。那么结合本例，没有信号电流流过低音扬声器，有下列两个根本性原因：

（1）功率放大器无输出信号电压，但是本例高音扬声器工作正常已经说明功率放大器有信号电压输出，所以这不是本例的故障原因所在。

（2）低音扬声器回路开路，这是本例的故障原因。

结论提示

本例故障检修中，只是简单地试听了扬声器是否有声，便能根据电路结构和逻辑推理确定了故障位置和相对具体的故障部位，显然掌握逻辑推理思想和熟悉电路结构对故障检修非常之重要。
