1.功率放大器输出音频信号

图1-14所示是音频功率放大器示意图，音频功率放大器输出的音频信号通过输出端耦合电容C₁加到后面的扬声器电路中。

重要提示

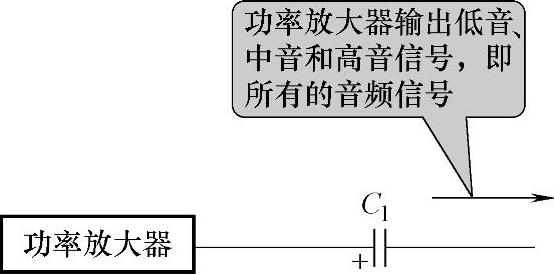

图1-14 音频功率放大器示意图

常见的音频功率放大器放大全频域音频信号，即用一个放大器放大20～20000Hz音频信号，在一些高级的音响系统中则采用更为高级的分频功率放大器系统，如图1-15所示。在前置放大器输出接入分频器，将音频信号分成高音、中音和低音三个频段信号，然后再送入各自的功率放大器中放大，再推动各自的扬声器。

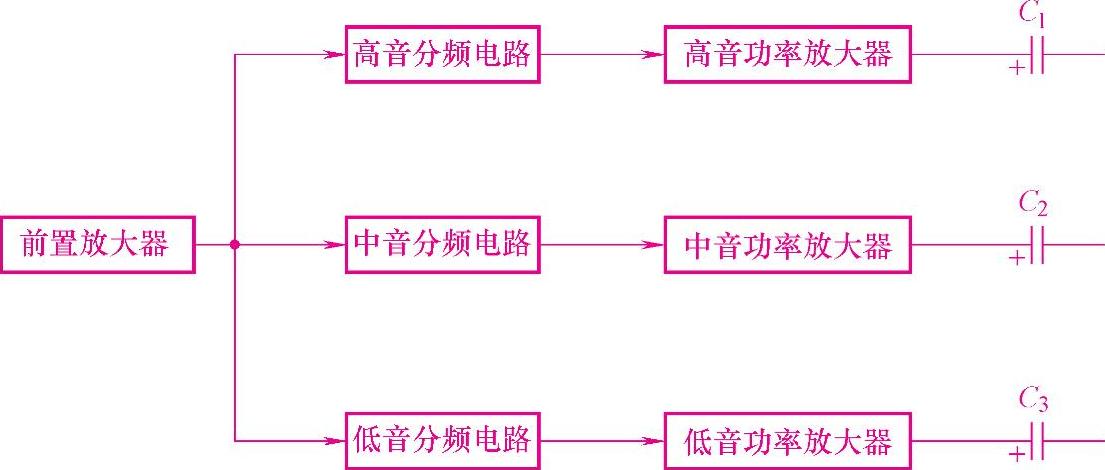

图1-15 分频功率放大器示意图

2.输出端耦合电容耦合音频信号

图1-14所示电路中的C₁是音频功率放大器的输出端耦合电容，它根据电容器的基本特性，起着耦合音频信号的作用，即让音频信号无损耗地通过电容C₁，同时将音频功率放大器输出端的直流电隔开，不让这一直流电加到扬声器电路中，如图1-16所示。

3.二分频扬声器电路分析

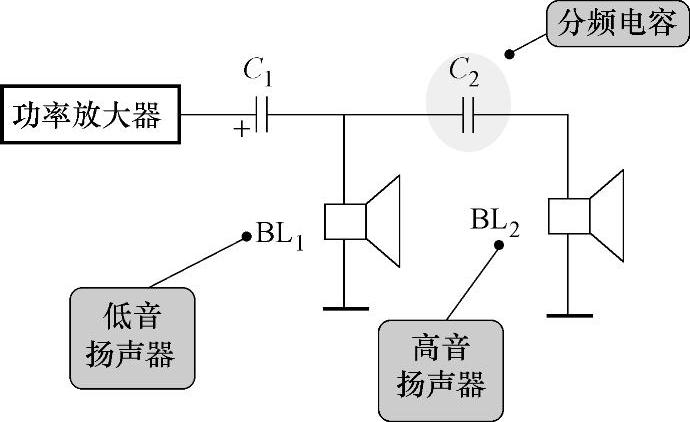

图1-17所示是二分频扬声器电路。电路中C₁是功率放大器输出端耦合电容，C₂是无极性分频电容。

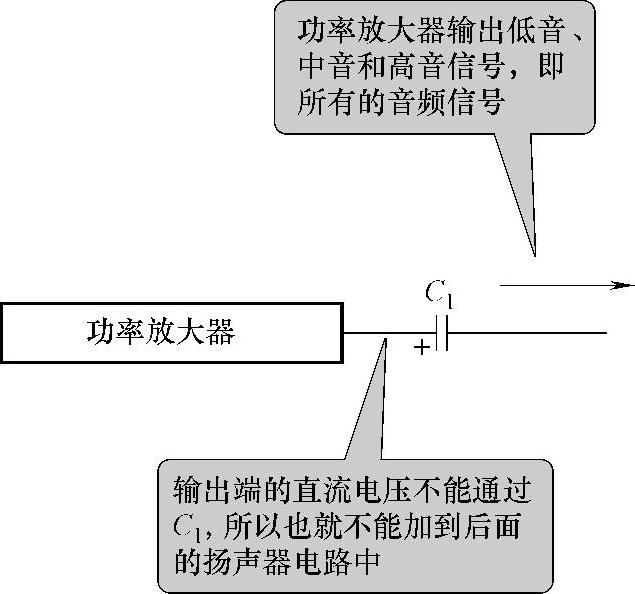

图1-16 音频功率放大器输出端耦合电容作用示意图(www.daowen.com)

图1-17 二分频电路中的分频电容

（1）全频域音频信号。从功率放大器输出端耦合电容C₁输出的是全频域音频信号，即有低音、中音和高音信号、由于分频电容C₂的容量设计合理，它对低音和中音信号的容抗大，这样低音和中音信号不能通过C₂加到高音扬声器BL₂，而只能通过低音扬声器BL₁重放。图1-18所示是低频信号电流回路示意图。

（2）高音信号传输过程。由于高音的频率比较高，C₂对此频率的容抗小，这样高音信号顺利通过C₂加到高音扬声器BL₂，使高音由高音扬声器来重放。图1-19所示是高频信号电流回路示意图。

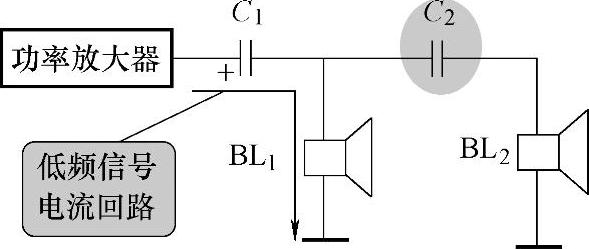

图1-18 低频信号电流回路示意图

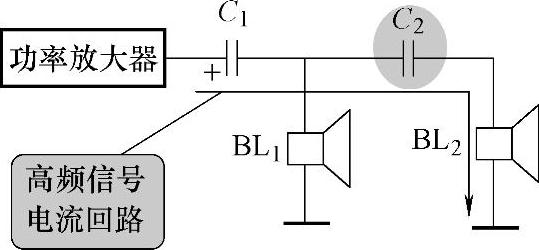

图1-19 高频信号电流回路示意图

重要提示

（1）低音扬声器高频特性差。高音信号虽然也能加到低音扬声器上，但是低音扬声器的高频特性不好，所以重放高音主要由高音扬声器BL₂完成。

（2）分频电容为无极性电容。由于从C₁输出的信号是音频信号（交流信号），而且幅度很大，所以分频电容必须是无极性电解电容，有专门的用于分频电路中的无极性电解电容，如钽电解电容。

（3）有极性电解电容在大信号交流电路中无法正常工作，因为交流信号的极性在不断改变。
