前面的电路分析中已经知道负载在电路分析中的重要地位。手电筒电路中的小电珠是电源（电池）的负载，又例如家庭中使用的灯泡、洗衣机等用电器都你为电源的负载。

1.负载的中心地位

电路中，负载是整个电路服务的重心，电路所实现的功能都是为了负载，所有电路中的元器件都是为了负载这个中心而设置的。

例如，小电珠是手电筒电路中的负载，电池就是要给小电珠供电；音频功率放大器的负载是扬声器，音频功率放大器就是要给扬声器提供音频功率信号。

2.了解负载的种类

比较熟悉的负载是电源的负载，如手电筒电路中的小电珠就是电源的负载，洗衣机是电源的负载。实际上负载还有许多种。例如，电动机则是电动机控制电路的负载，如图1-8所示。

重要提示

负载可以是一个元器件，也可以是一个具体的电路，如小电珠、扬声器、电动机都是一种元器件。

负载电路的情况很多，例如接在电源电路输出端的整机电路就是电源电路的负载电路，后一级放大器是前一级放大器的负载电路，如图1-9所示。

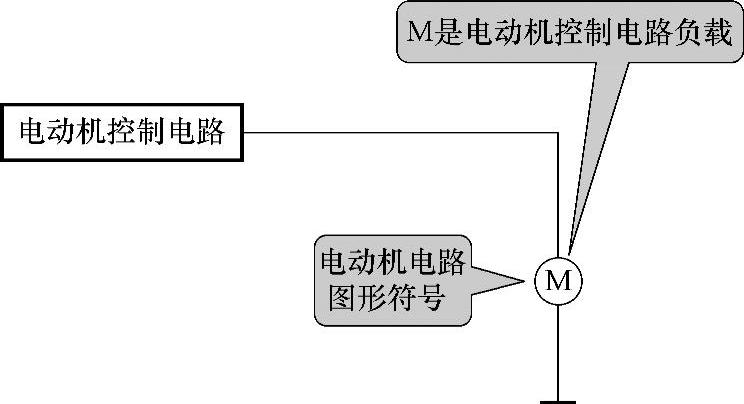

图1-8 电动机控制电路示意图(www.daowen.com)

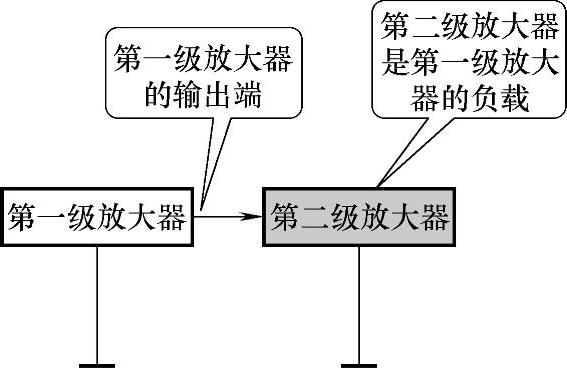

图1-9 负载电路示意图

负载或负载电路不只是在整机电路中，在局部电路中也存在负载或负载电路的概念，例如晶体管放大器电路中的集电极负载电阻概念，图1-10所示电路中的电阻R₂就是VT₁管的集电极负载电阻。

结论提示

负载或负载电路存在于整机电路中，或存在于局部电路中，负载在电路中处处存在。

3.找出识别负载对电路分析的作用

在电路分析中，能够识别电路中的负载或负载电路，对电路分析是有益的。因为负载或负载电路是整个电路的服务重心，抓住重心就是抓住了重点，可以引导电路分析思路的展开，做到有的放矢。前面对手电筒电路的分析就是一个很好的证明。
