1.电源开关S₁特性对电路分析的作用

关于开关件特性对电路分析的作用主要说明如下。

电路中的S₁是一种单刀开关，它有两种工作状态：一是开关断开，这时它的两个触头之间为开路，两触头间的电阻为无穷大；二是接通状态，这时它的两个触头之间为接通状态，两触头之间的电阻为零，如图1-4所示是单刀开关两种状态示意图。

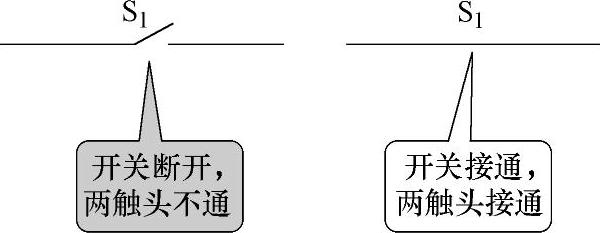

图1-4 单刀开关两种状态示意图

单刀开关只有两种工作状态，在分析由这种开关参与的电路时，就是假设开关处于断开状态和接通状态两种情况，分别分析这两种状态下开关对电路工作的影响，这就是开关电路的分析思路和方法。由于这一电路中控制元器件只有开关件S₁，所以对开关S₁电路的分析就是这一电路的分析。

重要提示

如果不知道开关S₁有通与断两种工作状态，不知道它在接通、断开下两触头之间电阻特性，那这个电路如何分析？

开关件的种类很多，同类元器件有许许多多的种类。图1-5所示是开关元器件中的一种双刀三掷开关，它们共同的特性是能够实现开关的通与断，但是不同类型的开关还有它们的个性，所以在分析这些开关件参与的电路工作原理时，要先搞懂这些开关件的个性，即它们的特性。

好方法提示

电路分析中的联想理解是一种好方法，例如对电路中开关S₁的接通、断开工作过程难于理解时，可以联想到家庭中所用的电灯开关，它的开关过程与上述电路中的开关S₁开、关控制过程一样。

2.负载小电珠特性对电路分析影响

在手电筒电路中，小电珠DX是整个电路服务中的中心元器件，如图1-6所示，如果不了解小电珠的特性，那么电路分析就没有目的性。

图1-5 双刀三掷开关外形示意图(www.daowen.com)

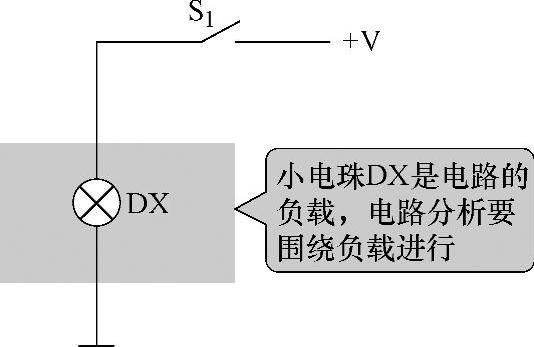

图1-6 小电珠特性分析示意图

重要提示

众所周知，当小电珠通入电流时会发光，如果不了解这一点就不知道这个电路用来控制小电珠干什么，就会可能闹出控制小电珠发热的笑话来。

电路分析中，搞清楚负载的特性比搞清楚电路中其他元器件更为重要。

这里举一例加以进一步说明：如果放大器的负载是扬声器，如图1-7所示，说明这个电路最终是给扬声器输入音频信号电流，使扬声器发出声音，不了解扬声器能将电信号转换成声音的特性，就无法得到正确的电路分析结果。

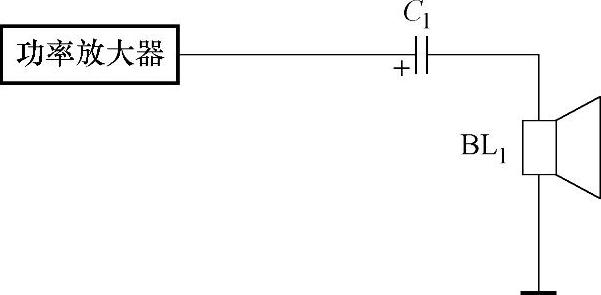

图1-7 放大器电路示意图

3.关键元器件与辅助元器件的区别

一个实用电路中有许多的元器件，其中有一部分是关键元器件，也有许多的是辅助元器件，这些辅导元器件是为关键元器件服务的，或是用来完善、扩展电路功能的，电路分析中要学会分清关键和辅助元器件，抓住关键元器件。

识图方法提示

抓住电路中的关键元器件不是一件简单的事情，在初学阶段甚至是非常困难的，下列几点可供参考：

（1）二极管、晶体管和集成电路等有源器件通常是电路中的关键元器件，围绕着它们的电阻器、电容器是为这些有源元器件服务的元件。

（2）电路图中远离有源元器件的电阻器、电容器通常是实现一些辅助功能的元件。关键元器件不能少，否则电路不能工作。辅助元器件少了电路工作性能下降。
