为了讲述电路分析的方便，再将手电筒电路简画成图1-3所示电路，这一电路的分析思路和过程如下。

1.开关通断控制分析

根据电路功能可知，这一电路的关键是通过开关S₁实现对小电珠DX的亮和熄灭的控制，所以电路分析的出发点是设开关S₁断开时的电路工作状态，和S₁接通后的电路工作状态。

2.开关接通分析

当电源开关S₁接通时，直流工作电压+V产生的电流，通过闭合的开关S₁流过小电珠DX，再通过地线流到电池的负极，由电池的内电路形成电流的回路。因为小电珠中流有电流，所以小电珠发光。

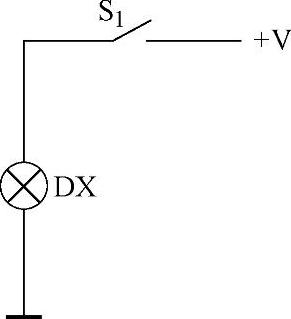

图1-3 手电筒电路示意图

3.开关断开分析(www.daowen.com)

当电源开关S₁断开时，因为小电珠所在回路被断开，所以没有电流流过小电珠DX，所以小电珠熄灭。

通过上述分析可知，小电珠DX通过电源开关S₁的断开、闭合来实现亮和熄灭的控制，实现电路功能。

这一电路中，电池是电路中的电源，也就是电路工作的“动力”源；小电珠是电源的负载，也就是电源供电的对象，或是电路服务的中心；电源开关是控制元器件，是实现小电珠点亮与熄灭控制必不可少的元件。这三个元器件的作用通过这一分析也明确了。

重要提示

从上面的电路分析思路和过程中不难看出，电路工作原理的分析与电路中元器件特性紧密地联系在一起，如果不了解这3只元器件的作用和特性，那对这一电路分析将寸步难行。

所以，电路分析中元器件特性起着重要的支持作用，初学者必须掌握好元器件的特性，至少是主要特性。
