使用曲线作为剪刀，裁掉曲线上不需要的部分。即利用一个或多个几何元素（曲线或点，称为剪刀）对给定曲线（称为被裁剪线）进行修整，删除不需要的部分，得到新的曲线。曲线裁剪有4 种方式：“快速裁剪”、“修剪”、“线裁剪”、“点裁剪”，如图3.55 所示。

“线裁剪”和“点裁剪”的特色是：具有延伸特性。也就是说如果剪刀线或点和被裁剪曲线之间没有实际交点，系统在分别依次自动延长被裁剪线和剪刀线后进行求交，在得到的交点处对被裁剪线进行裁剪，延长后没有交点则不能被延伸或裁剪。延伸的规则是：直线和样条线按端点切线方向延伸，圆弧按整圆处理。由于采用延伸的做法，可以利用该功能实现对曲线的延伸。

“快速裁剪”、“修剪”和“线裁剪”中的“投影裁剪”适用于空间曲线之间的裁剪，曲线在当前坐标平面上施行正投影后，进行求交裁剪，从而实现不共面曲线的裁剪。

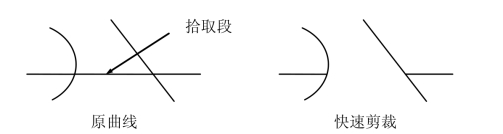

（1）快速裁剪：是指系统对曲线修剪具有指哪裁哪的快速反应。它包含两种剪裁方式：“正常裁剪”和“投影裁剪”。被快速裁剪的曲线必须与其他几何元素有两个以上的交点，如果曲线的端点与其他曲线只有一个交点，此段曲线不能被裁剪，只能够删除，如图3.56 所示。

图3.55

图3.56

● “正常裁剪”适用于裁剪同一平面上的曲线。

● “投影裁剪”适用于裁剪不共面的曲线，裁剪前要注意投影的方向，按F5、F6、F7或F9 键观察确定投影平面。如按F5 键，则在Z 轴方向上投影裁剪。

(www.daowen.com)

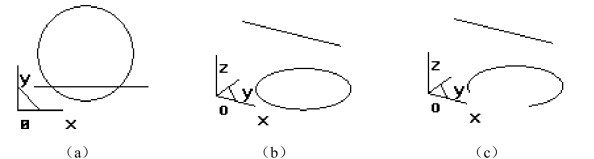

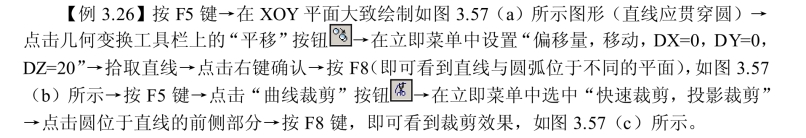

图3.57

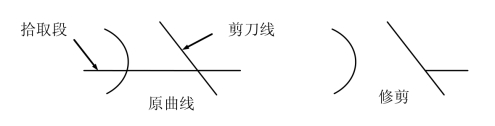

（2）修剪：用一条曲线或多条曲线作为剪刀，修剪在同一平面或不在同一平面的曲线。它不能用来延长曲线，因为它在修剪曲线上选取的是被裁剪段，如图3.58 所示。

图3.58

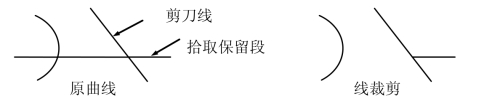

（3）线裁剪：以一条曲线作为剪刀，对其他曲线进行裁剪。线裁剪具有曲线延伸功能，因为它选取的是保留段，如图3.59 所示。

图3.59

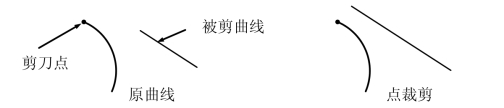

（4）点裁剪：利用窗口上的点作为剪刀，对曲线进行裁剪。点裁剪具有曲线延伸功能。系统将对曲线在离剪刀点最近处施行裁剪，如图3.60 所示。

图3.60
