“相关线”功能提供了“曲面交线”、“曲面边界线”、“曲面参数线”、“曲面法线”、“曲面投影线”和“实体边界”6 种导出曲线的方法，如图3.35 所示。导出的曲线为空间曲线。

（1）曲面交线：求两相交曲面的交线，如图3.36 所示。

（2）曲面边界线：求曲面的外边界线或内边界线，应靠近想要曲面边界线附近拾取，如图3.37 所示。

图3.35

图3.36

图3.37

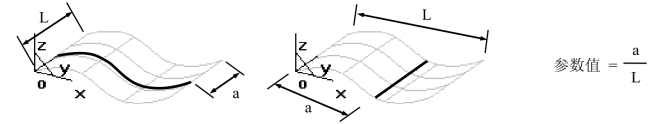

（3）曲面参数线：求曲面的U 向或W 向的参数线，指定参数时，参数值小于1，它表示参数线在整个曲面上的比例位置。过点时，拾取的点可以不在曲面上，但此点将沿曲面的法线方向向曲面投影，从而得到参数线。多条曲线时，是将曲面在某个方向上的长度等分而得到曲线，如图3.38 所示。

图3.38(www.daowen.com)

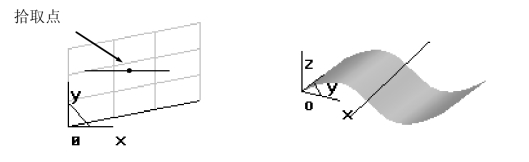

（4）曲面法线：求曲面上指定点处的法线，如图3.39 所示。

图3.39

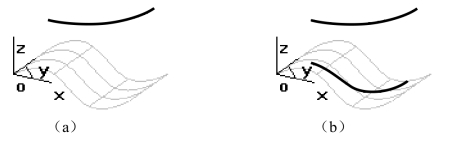

（5）曲面投影线：求一条曲线在曲面上的投影线，曲线必须沿投影方向与曲面有相交部分，如图3.40 所示。

图3.40

（a）曲面和曲线；（b）曲面投影线

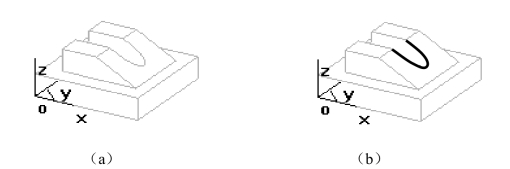

（6）实体边界：将实体特征的棱边导出为空间曲线，如图3.41 所示。

图3.41

（a）实体；（b）实体边界导出的空间曲线
