图3.10

“圆弧”功能提供了“三点圆弧”、“圆心_起点_圆心角”、“圆心_半径_起终角”、“两点_半径”、“起点_终点_圆心角”和“起点_半径_起终角”6 种圆弧绘制方式，如图3.10 所示。

（1）三点圆弧：过三点画圆弧，第一点为起点，第三点为终点，第二点决定圆弧的位置和方向。这三点可以是绘图区存在的点，也可以是切点等。

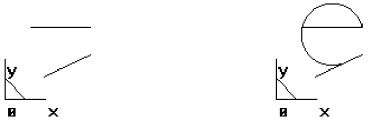

【例3.8】按F5 键→在XOY 平面大致绘制两条直线（缺省点）→点击“圆弧”工具按钮→在立即菜单中选中“三点圆弧”→按空格键，用鼠标左键选择“缺省点”→输入第一点时，点击上面直线的右端点→输入第二点时点击左端点→输入第三点时敲击空格键，用鼠标左键选择“切点”→拾取下面的直线，如图3.11 所示。

图3.11

（2）圆心_起点_圆心角：已知圆心、起点及圆心角画圆弧。圆心角的大小是靠拾取圆心指向圆弧终点的射线上的点来确定的。

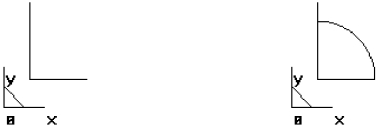

【例3.9】按F5 键→在XOY 平面利用两点线大致绘制两条水平和铅垂直线→点击“圆弧”工具按钮→在立即菜单中选中“圆心_起点_圆心角”→敲击空格键，用鼠标左键选择“缺省点”→输入圆心点（提示栏）时点击两直线的交点→输入起点（提示栏）时点击水平线的右端点→给出圆心与弧终点所确定射线上的点时，点击铅垂线上端点，如图3.12 所示。

图3.12

（3）圆心_半径_起终角：由圆心、半径和起终角画圆弧。圆弧的起始角和终止角的大小符合前面讲过的右手螺旋法则。

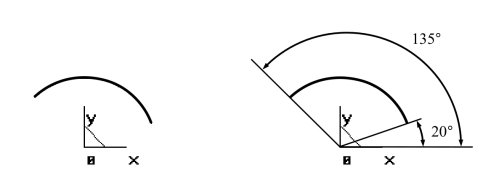

【例3.10】按F5 键→点击“圆弧”工具按钮→在立即菜单中选中“圆心_半径_起终角，起始角=20，终止角=135”→输入圆心点时点击原点→输入圆上一点（切点）或半径时回车输入（20），如图3.13 所示。(www.daowen.com)

图3.13

（4）两点_半径：已知两点及圆弧半径画圆弧。第一点是起点，第二点是终点，要注意鼠标的移动方向，鼠标所处的方向位置不同，圆弧不同，输入半径值时可以不敲击回车键，直接按数字键也可以。

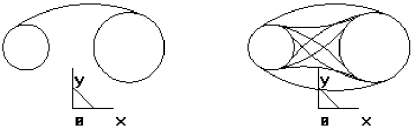

【例3.11】按F5 键→在XOY 平面上大致绘制出两个圆→点击“圆弧”工具按钮→在立即菜单中选中“两点_半径”→敲击空格键，用鼠标左键选择“切点”→输入第一点时，在将要形成的切点附近拾取一个圆→输入第二点时，同理拾取另一个圆→输入第三点或半径时向上（或向下）移动鼠标（使圆弧出现在想要的位置上）→回车输入（80）（注意尺寸值，不宜过小，否则不能生成圆弧，也可根据提示栏中给出的半径值输入），拾取位置、鼠标移动的方向位置不同，可得到多种结果，如图3.14 所示。

图3.14

（5）起点_终点_圆心角：已知起点、终点和圆心角的大小画圆弧。圆心角的正负决定了圆弧的凸起方向，用右手螺旋法则判断。

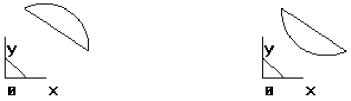

【例3.12】按F5 键→在XOY 平面大致绘制一条斜直线→点击圆弧工具按钮→在立即菜单中选中“起点_终点_圆心角，圆心角=120”→按空格键，用鼠标左键选择“缺省点”→输入起点时点击斜线的右端点→输入终点时点击斜线左端点→在立即菜单中将圆心角改为-120→输入起点时点击斜线的右端点→输入终点时点击斜线左端点，两次拾取的顺序相同，但结果不同，如图3.15 所示。

图3.15

（6）起点_半径_起终角：由起点、半径和起终角画圆弧。起终角只能输入正值，输入相应值后，输入起点即可画出圆弧。

【例3.13】按F5 键→点击“圆弧”工具按钮→在立即菜单中选中“起点_半径_起终角，半径=20，起始角=0，终止角=180”→按空格键，用鼠标左键选择“缺省点”→用鼠标左键点击原点（也可在任意位置点击），如图3.16 所示。
