为了方便用户作图,“坐标系”功能包括5 种方式:“创建坐标系”、“激活坐标系”、“删除坐标系”、“隐藏坐标系”和“显示所有坐标系”。
1.创建坐标系
图2.10
根据用户的需要建立一个新的坐标系。创建坐标系有5 种方式:单点、三点、两相交直线、圆或圆弧和曲线切法线。新建立的坐标系为当前坐标系,以后绘制的图形都是以当前坐标系为准。
(1)单点:通过一个点来确定新坐标系原点位置,新建一个与系统坐标系各轴平行的坐标系。

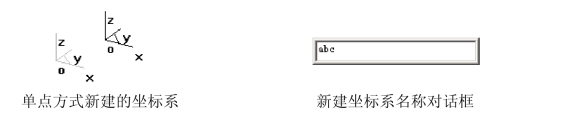

【例2.1】按F8 键→点击“创建坐标系”按钮→输入坐标原点时,回车输入(10,10,5)→回车确认→在弹出的对话框中输入坐标系的名称→回车确认,就新建了一个与系统坐标系各轴平行的坐标系,如图2.11 所示。
图2.11
(2)三点:给出坐标原点、X 轴正方向上一点和Y 轴正方向上一点,生成新坐标系。

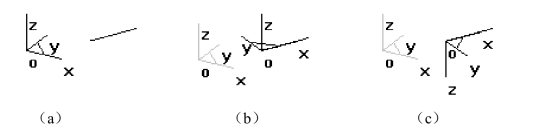

【例2.2】按F5键→在XY平面绘制任意一条直线,如图2.12(a)所示→点击“创建坐标系”按钮→在立即菜单中选中“三点”→根据提示栏的提示,输入原点时,用鼠标左键拾取直线左端点→输入X 轴正方向上一点时,拾取直线的右端点→输入一点(确定XOY 面及Y 轴正方向)时,在直线的左侧上方任意位置点击鼠标左键,应在缺省点方式下点击,如图2.12(b)所示,也可在直线右下方点击,如图2.12(c)所示→在弹出的对话框中输入坐标系的名称→回车确认,新的坐标系就建立了。
图2.12
(3)两相交直线:拾取直线作为X 轴,给出正方向,再拾取直线作为Y 轴,给出正方向,生成新坐标系。

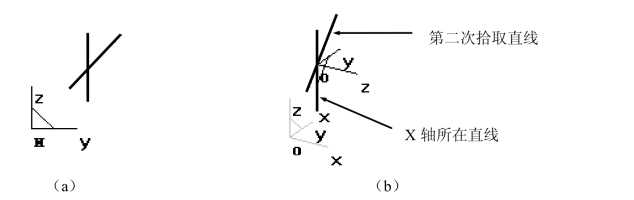

【例2.3】按F6 键(使绘图平面位于YOZ 平面)→绘制两条交叉直线,如图2.13(a)所示(它们可以不相互垂直)→按F8 键→点击“创建坐标系”按钮→在立即菜单中选中“两相交直线”→拾取第一条直线(X 轴正方向)时,用鼠标左键点击X 轴将要位于其上的直线(根据提示栏操作)→选择X 轴方向时向下方点击→拾取第二条直线时,请拾取另一条相交直线→选择Y 轴方向时向右侧点击鼠标左键→在弹出的对话框中输入坐标系的名称→回车确认,新的坐标系就建立了,如图2.13(b)所示。
图2.13
(4)圆或圆弧:以指定圆或圆弧的圆心为新坐标原点,以圆心指向圆弧端点(系统默认圆有一个开口点)的方向为X 轴正方向,然后根据右手螺旋法则确定Z 轴正方向,生成新坐标系。

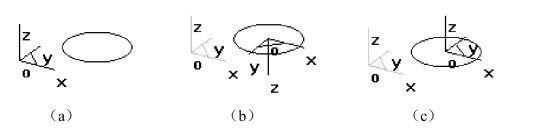

【例2.4】按F5 键→在XY 平面绘制任意直径大小的圆,如图2.14(a)所示→按F8 键→点击“创建坐标系”按钮→在立即菜单中选中“圆或圆弧”→根据提示栏的提示,拾取圆或圆弧时点击圆→选择X 轴位置(圆弧起点或终点位置)时向左下方点击鼠标右键,如图2.14(b)所示,也可向右上方点击,如图2.14(c)所示→在弹出的对话框中输入坐标系的名称→回车确认,新的坐标系就建立了。
图2.14

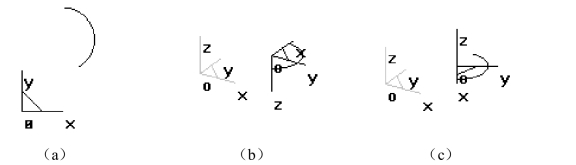

【例2.5】按F5 键→在XY 平面绘制任意半径大小的一段圆弧,如图2.15(a)所示→按F8 键→点击“创建坐标系”按钮→在立即菜单中选中“圆或圆弧”→根据提示栏的提示,拾取圆或圆弧时点击圆弧→选择X 轴位置(圆弧起点或终点位置)时向左下方点击鼠标右键,如图2.15(b)所示,也可向右上方点击,如图2.15(c)所示→在弹出的对话框中输入坐标系的名称→回车确认,新的坐标系就建立了。(www.daowen.com)
图2.15
(5)曲线切法线:选择曲线上一点作为坐标原点,以曲线上该点的切线方向为X 轴,该点的法线方向为Y 轴,生成新坐标系。

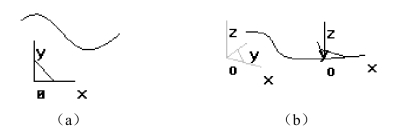

【例2.6】按F5 键→在XY 平面绘制任意一条样条曲线,如图2.16(a)所示→按F8 键→点击“创建坐标系”按钮→在立即菜单中选中“曲线切法线”→根据提示栏的提示,拾取曲线时点击曲线→输入坐标原点时点击右端点→在弹出的对话框中输入坐标系的名称→回车确认,新的坐标系就建立了,如图2.16(b)所示。
图2.16
【注意】
(1)在建立新坐标系时,应在弹出的输入框中输入新建坐标系的名称,按回车键确定。
(2)新建坐标系为当前坐标系(亮显),所有图形的绘制都是在当前坐标系下进行,原坐标系将处于无效状态(灰显)。
2.激活坐标系
有多个坐标系时,激活某一坐标系就是将这一坐标系设为当前坐标系。在坐标系列表中选取某一坐标系,点击“激活”按钮,然后点击“激活结束”按钮关闭窗口,被激活坐标系变为红色(在系统默认状态下),其他坐标系则灰显。“激活坐标系”窗口如图2.17 所示。
3.删除坐标系
可以在“坐标系编辑”窗口中删除用户创建的坐标系,系统坐标系不能被删除。在窗口的左侧列表中点击选取要删除的坐标系,点击“删除”按钮即可将其删除,如图2.18 所示。
图2.17
图2.18
4.隐藏坐标系
可使任何坐标系不可见。在操作窗口中拾取坐标系,拾取坐标系即被隐藏。
5.显示所有坐标系
使所有坐标系都可见。
