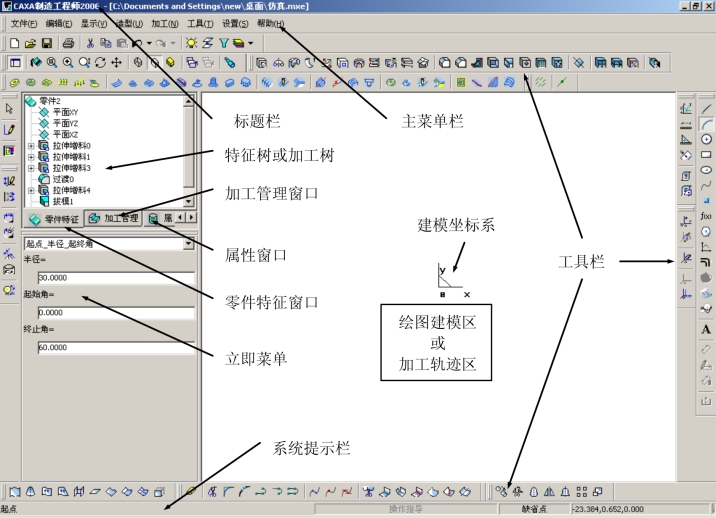

操作界面是用户完成各种操作的主窗口，如图1.1 所示，它是交互式绘图软件与用户进行信息交流的中介。系统通过界面反映当前信息状态及将要执行的操作，用户按照界面提示的信息执行相应的操作。

1.标题栏

标题栏是用来控制操作窗口的显示，如还原、最小化、最大化及退出系统等操作，如图1.2 所示。

2.主菜单栏

主菜单栏包括：“文件”、“编辑”、“显示”、“造型”、“加工”、“工具”、“设置”、“帮助”。每个主菜单都有若干个下拉菜单，各种工具都可在主菜单下找到，如图1.3 所示。

3.立即菜单

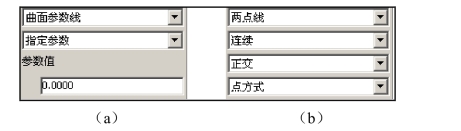

当用户使用曲线工具栏绘图或利用几何变换等工具对其编辑时，在界面的左下角会跳出立即菜单，它根据操作的不同将会显示不同的内容，辅助设计人员进行绘图操作，如图1.4 所示。

图1.1

图1.2

图1.3

图1.4

4.快捷菜单

当光标处于不同位置时，点击鼠标右键，会弹出不同的快捷菜单，供设计人员快速选择不同的操作，如图1.5 所示。

5.对话框

当用户进行某些操作时，如拉伸、布尔零件等，将会弹出相应对话框，让用户作出相应选择，从而完成相应操作，如图1.6 所示。

图1.5

图1.6

6.工具栏

（1）标准工具栏。标准工具栏用来完成“打开文件”、“保存文件”、“复制选定内容”、“当前颜色设置”等操作，如图1.7 所示。

图1.7

（2）显示变换栏。显示变换栏是用来完成“显示特征树”、“缩放窗口”、“移动窗口”、“定向显示视图”等操作，如图1.8 所示。

图1.8

（3）特征生成栏。特征生成栏使用各种手段，如：“拉伸”、“导动”、“抽壳”、“阵列”等工具生成实体模型，如图1.9 所示。

图1.9

（4）加工工具栏。加工工具栏是用各种加工方法，如：“等高线精加工”、“导动线粗加工”、“槽加工”、“孔加工”等方法对零件进行加工，如图1.10 所示。

图1.10

（5）状态控制栏。状态控制栏是用来“绘制草图”、“启动二维电子图板”、“启动实体设计”，从而用各种手段进行零件设计，实现数据交换，给各种用户提供了多种设计方法，如图1.11 所示。

（6）三维尺寸栏。三维尺寸栏是用来标注空间三维尺寸，并可控制其显示方式，如图1.12所示。(www.daowen.com)

图1.11

图1.12

（7）曲线生成栏。曲线生成栏是用来绘制各种图形，其包含了“直线”、“圆弧”、“点”、“样条曲线”、“公式曲线”等多种绘图工具，如图1.13 所示。

图1.13

（8）查询工具栏。查询工具栏是用来查询“点的坐标”、“几何要素属性”等相关信息，如图1.14 所示。

（9）坐标系工具。坐标系工具是用来建立设计者自己的坐标系，也可以删除或隐藏某坐标系，如图1.15 所示。

（10）曲面生成栏。曲面生成栏是用来构造“直纹面”、“旋转面”、“放样面”等各种曲面，如图1.16 所示。

图1.14

图1.15

图1.16

（11）线面编辑栏。线面编辑栏是用来对各种线型、表面进行“删除”、“组合曲线”、“剪裁表面”、“优化表面”等操作，如图1.17 所示。

图1.17

（12）几何变换栏。几何变换栏是用来“移动”、“镜像”、“阵列”、“缩放”各种图形和曲面，如图1.18 所示。

（13）轨迹显示工具栏。轨迹显示工具栏是用来动态简化显示轨迹或显示刀位点，如图1.19 所示。

图1.18

图1.19

7.特征树

特征树是用来记录零件生成的操作步骤，用户可以直接在特征树中对零件进行编辑，如：“删除”、“编辑草图”、“修改特征”等操作，如图1.20 所示。

8.加工管理树

加工管理树是用来引导用户进行加工操作，如：“设置毛坯”、“设置刀具”、“编辑加工参数”、“轨迹仿真”等操作，如图1.21 所示。

图1.20

图1.21

9.属性窗口

属性窗口是在查询不同元素时用来显示其特性内容的窗口，如图1.22 所示。

图1.22
