1.加集(Add)

加集978-7-111-44274-5-Chapter03-208.jpg的功能是将一个组件加入到另一个组件中,成为一个整体的组件。必须在有两个或两个以上的组件存在的情况下才能进行此项操作。

单击978-7-111-44274-5-Chapter03-209.jpg图标,弹出如图3-135所示的对话框。

选择Body.3,输入到Add文本框中,在To中选择PartBody。如果此时PartBody为当前工作组件,PartBody会自动显示在To文本框中。单击OK按钮,就能得到两个组件组合成一个组件的结果,如图3-136所示。


图3-135

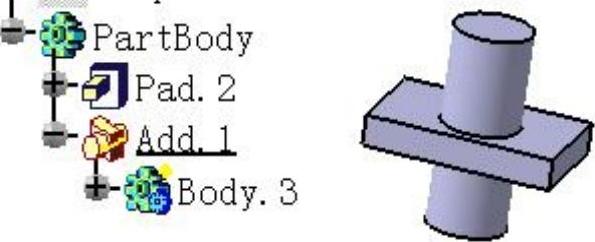

图3-136

2.减集(Remove)

减集978-7-111-44274-5-Chapter03-212.jpg的功能是取两个组件的差集,去除两个组件共同的部分。

同样先建立两个组件,单击978-7-111-44274-5-Chapter03-213.jpg图标,弹出如图3-137所示的对话框。

选择Body.3,将其名称输入到Remove文本框中。选择PartBody,将其名称输入到From文本框中,表示去除PartBody中和Body.3共同的部分,得到的结果如图3-138所示。

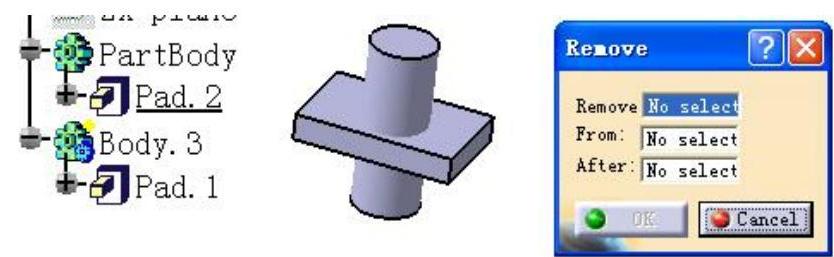

图3-137


图3-138

3.交集(Intersect)

交集978-7-111-44274-5-Chapter03-216.jpg的功能是取两个组件的公共部分。

使用时同样需要建立两个组件,然后单击978-7-111-44274-5-Chapter03-217.jpg图标,弹出如图3-139所示的对话框。

选择Body.3,将其名称输入到Intersect文本框中。选择PartBody,将其名称输入到To文本框中。单击OK按钮即可完成,如图3-140所示。

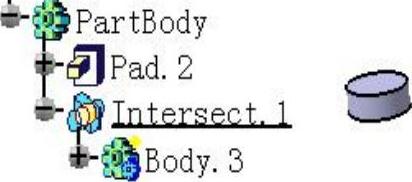

图3-139


图3-140
