拔模功能可以在实体上产生各种拔模特征，其中包括拔模角（Draft Angle）、反射线拔模（Draft Reflect Line）和变角度拔模（Variable Draft）3种方式。

1.拔模角（Draft Angle）

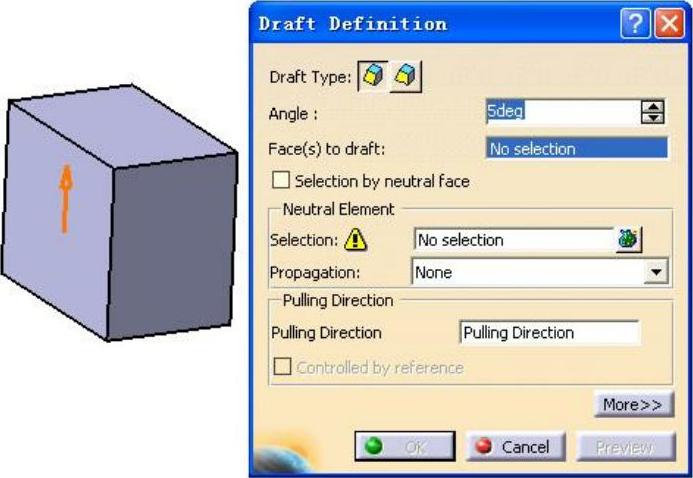

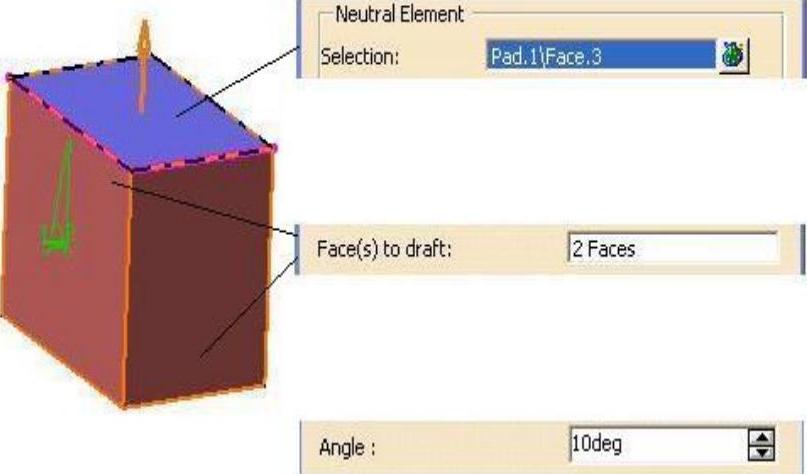

拔模角（Draft Angle）的功能是将零件中需要有拔模斜度的部分进行往上或往下的拔模。首先建立一个零件，单击图标，弹出如图3-75所示的Draft Definition（拔模定义）对话框。用鼠标选择需要拔模的面，输入到Face（s）to draft（拔模面）文本框中。也可以选择多个面，然后选择拔模的基准面（拔模前后大小不变的面），输入到Neutral Element（中性元素）选项组的Selection（选择）文本框中；再在Angle（角度）数值框中输入所需拔模的角度，如图3-76所示。

图3-75

图3-76

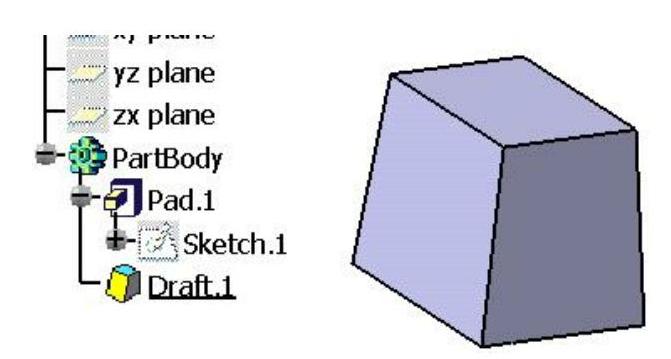

在Pulling Direction（牵引方向）文本框中可以输入拔模方向。系统一般会有一个默认的拔模方向，但用户最好自己指定Pulling Direction。单击OK按钮后如图3-77所示。

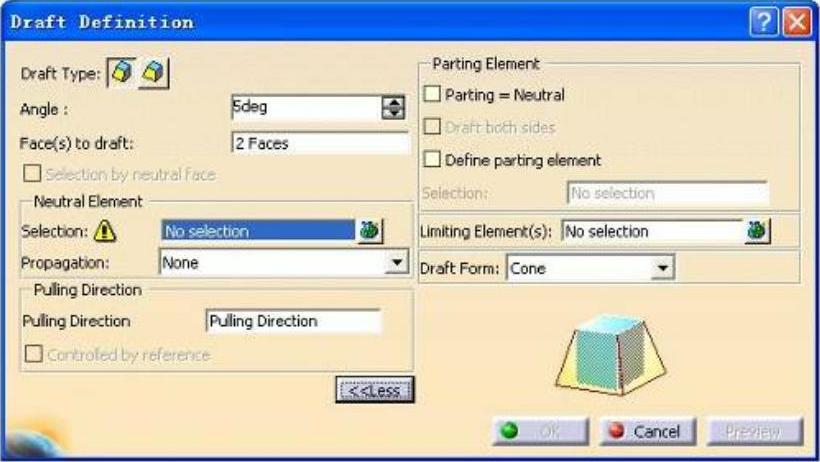

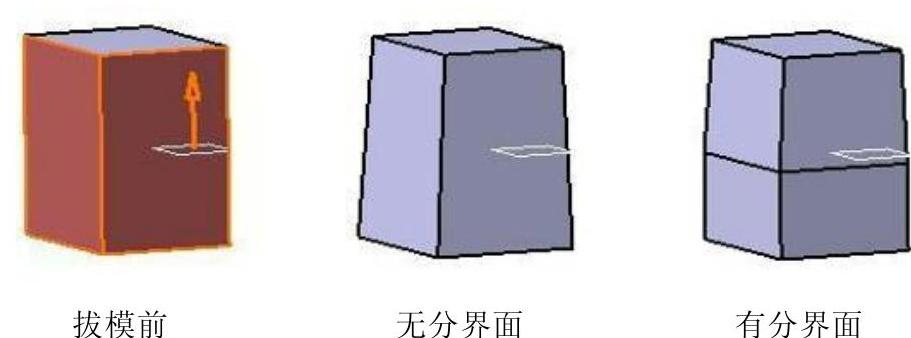

单击对话框中的More按钮，将弹出更多选项。其中，Parting Element（分界面）选项组用于定义拔模分型面，如图3-78所示。选中Define parting element（定义分界元素）复选框后，可以在图形窗口中选择一元素作为拔模底面（即拔模与不拔模的分界面）。如图3-79所示，可以看到定义拔模底面与未定义拔模底面的区别，图中的平面既是中性面（Neutral Element）又是分界元素（Parting Element）。

图3-77

图3-78

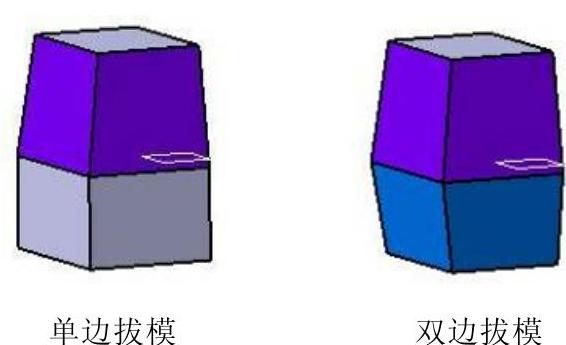

如果中性面（Neutral Element）和分界元素（Parting Element）是同一个面，也可以选中Parting=Neutral复选框。此时会激活Draft both sides（双边拔模）复选框，若选中该复选框，则在拔模基准面上下同时拔模，而且上下方向是相反的，如图3-80所示。

图3-79

图3-80

2.反射线拔模（Draft Reflect Line）(www.daowen.com)

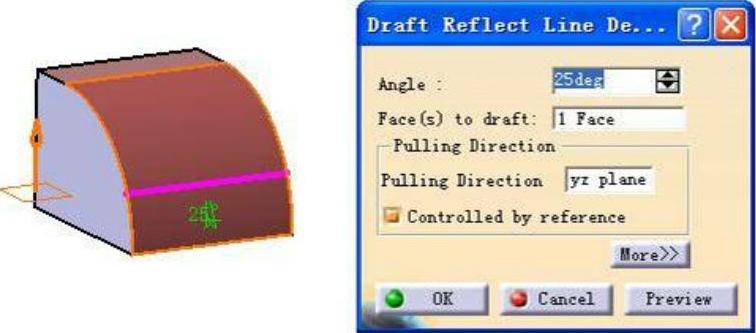

反射线拔模（Draft Reflect Line）的功能是将零件中的曲面以一条反射线为基础拔模。在有曲面的零件基础上单击图标，弹出如图3-81所示对话框。

选择要拔模的曲面，输入到Face（s）to draft（拔模面）文本框中；在Angle（角度）数值框中输入拔模角度；再选择Pulling Direction（拔模方向），拔模方向必须是和曲面相切，否则不能实现拔模。最后完成的结果如图3-82所示。

图3-81

图3-82

3.变角度拔模（Variable Draft）

变角度拔模（Variable Draft）的功能是在零件上形成斜度变化的拔模特征。

首先设计建立一个实体零件，单击图标后弹出如图3-83所示的对话框。

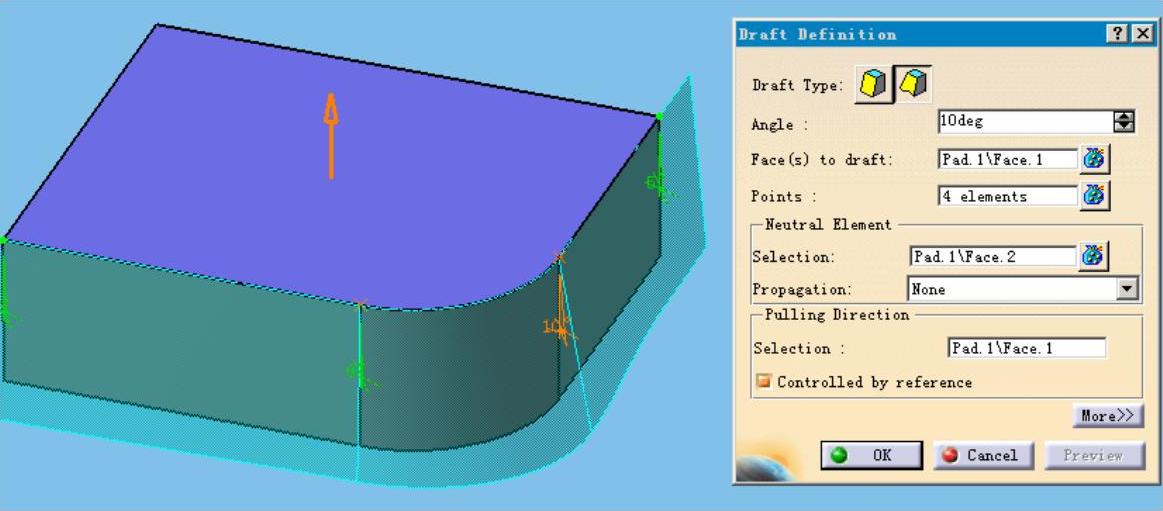

在Face（s）to draft和Neutral Element选项组的Selection文本框中分别选择要拔模的面和基准面。在Angle数值框中输入角度值，单击Preview按钮后在拔模面两端会出现这个数值，双击此数值可以更改两端的拔模角度。如果要增加角度的变化位置，可以单击Points项，在拔模面和基准面交线上要增加角度变化的位置单击，此时会在此处多出一个数值。同样，双击可以更改，如图3-84所示。

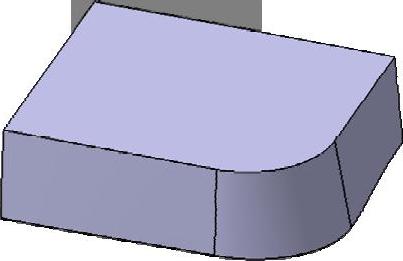

确定好各个拔模角数值后，单击OK按钮，得到如图3-85所示的结果。

图3-83

图3-84

图3-85
