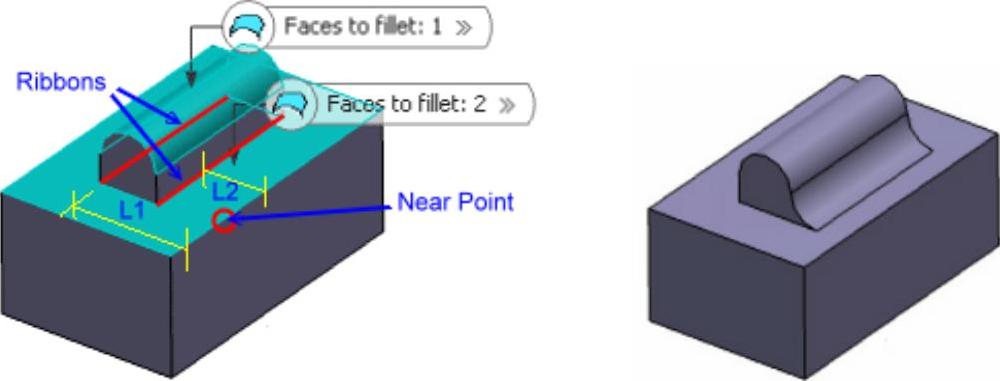

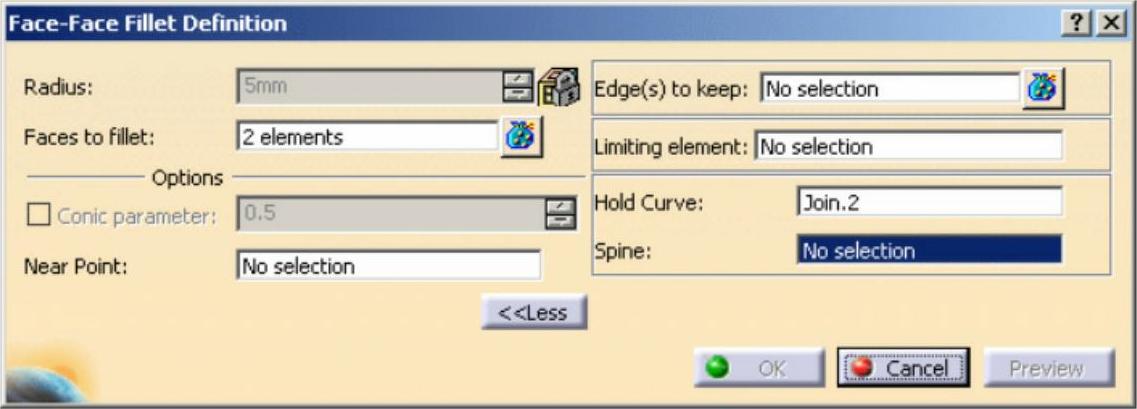

【摘要】：图3-50图3-51在Edge Fillet Definition对话框中的Radius（半径）数值框中输入圆角半径，单击OK按钮，得到的结果如图3-52所示。图3-53边线圆角的Intersection模式如图3-54所示。图3-61图3-62单击“编辑圆角半径”按钮，弹出Fillet values对话框。图3-633.弦长圆角弦长圆角的功能是通过控制圆角弦长的大小，进而控制圆角。图3-66图3-67面与面的倒圆角中的Near Point功能如图3-68所示。

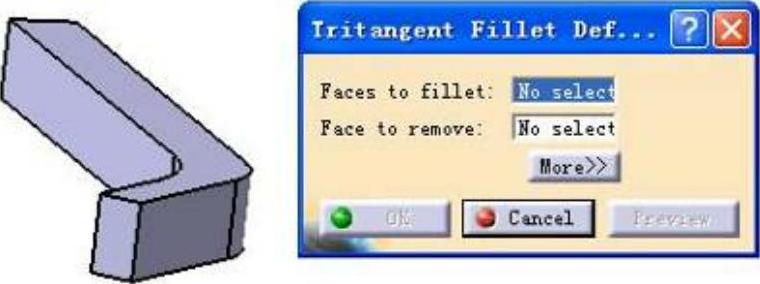

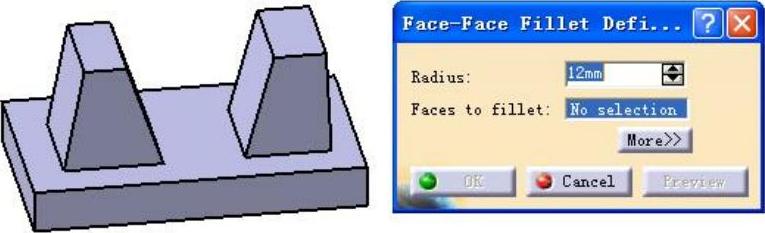

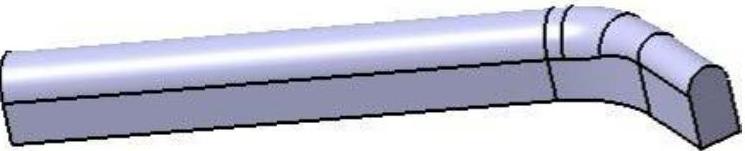

倒圆角功能可以进行各种圆角特征的修饰，包含5种方式的倒圆角，即边线圆角（Edge Fillet）、变半径圆角（Variable Radius Fillet）、弦长圆角（Chordal Fillets）、面与面的倒圆角（Face-Face Fillet）以及三面相切的倒圆角（Tritangent Fillet）。

1.边线圆角（Edge Fillet）

边线圆角（Edge Fillet）的功能是在实体的边线进行倒圆角操作，就是将尖锐的边修饰成平滑的圆角。

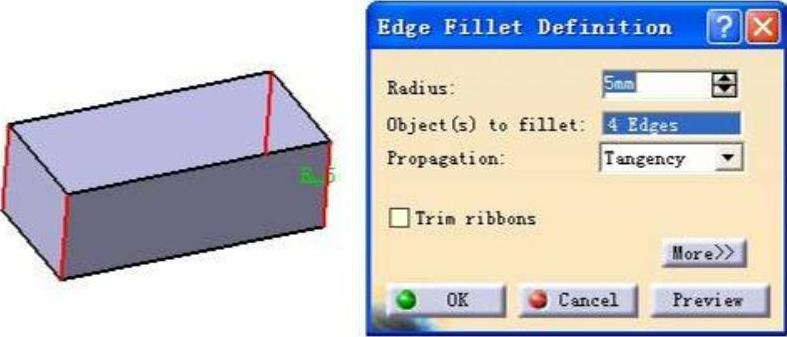

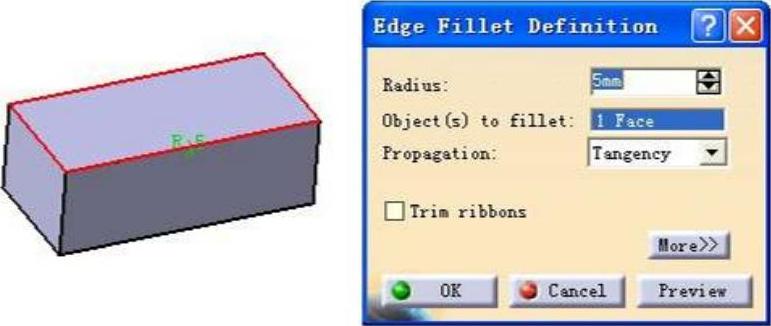

使用方法是：在已有实体基础上单击图标，弹出Edge Fillet Definition（倒圆角定义）对话框，如图3-50所示。选择需要倒圆角的边，可以选择多条边，也可以选择一个面，系统会自动寻找与面相关的边线，如图3-51所示。

图3-50

图3-51

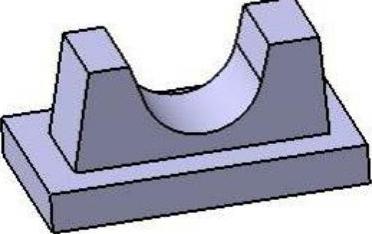

在Edge Fillet Definition（倒圆角定义）对话框中的Radius（半径）数值框中输入圆角半径，单击OK按钮，得到的结果如图3-52所示。

图3-52

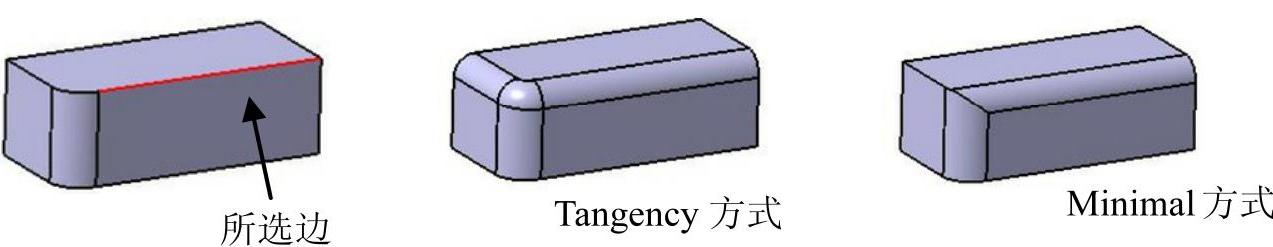

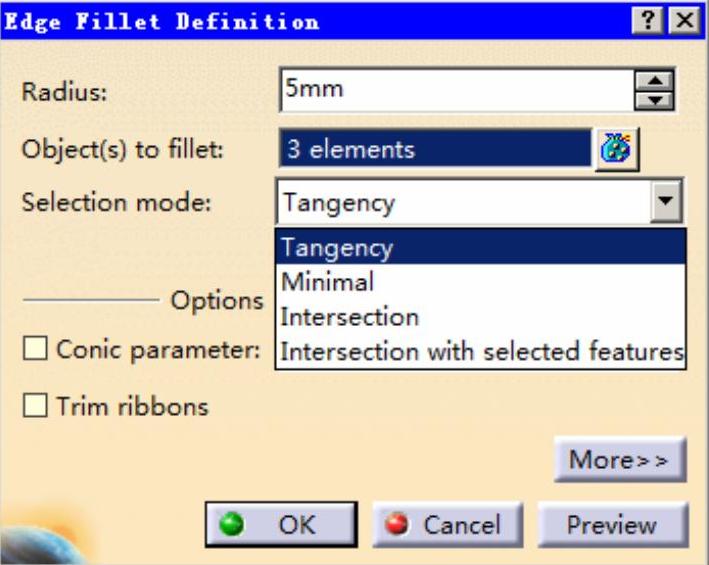

Selection mode（选择模式）下拉列表用于选择圆角的延伸方式，包括Tangency（相切）、Minimal（最小）、Intersection（相交）和Intersection with selected features（特征间相交）4种模式。Tangency方式是沿着所有与所选倒圆角边线相切的边线倒圆角，而Minimal方式只在所选边线上倒圆角，区别如图3-53所示。

图3-53

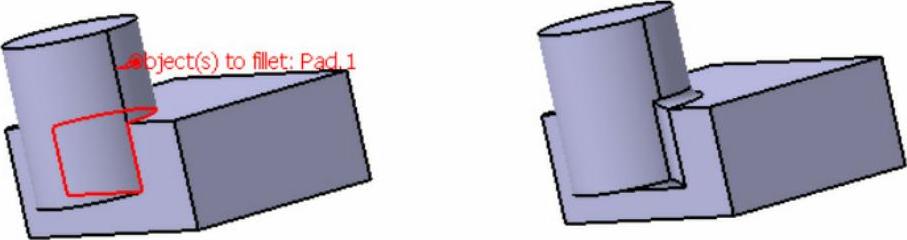

边线圆角（Edge Fillet）的Intersection模式如图3-54所示。其功能可实现选定特征与当前实体在相交处倒圆角，如图3-55所示。利用该功能可以减少所选对象的数目，提高圆角效率。

图3-54

图3-55

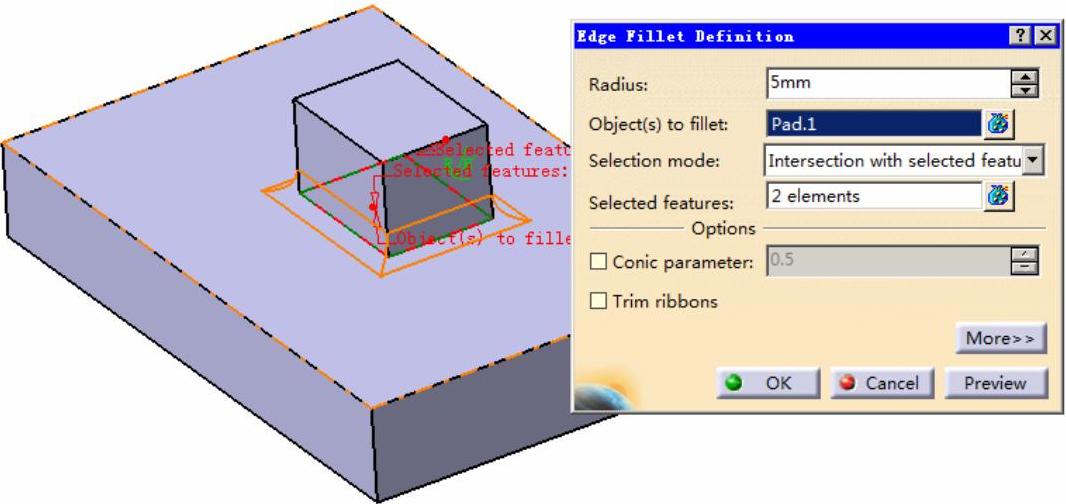

边线圆角（Edge Fillet）的Intersection with selected features模式，用于创建特征与特征之间的圆角，如图3-56所示的Pad.1与Pad.2之间的圆角，在Object（s）to fillet中添加第一个特征Pad.1，在Selected features中添加第二个特征Pad.2，则两个特征相交的地方都将被倒圆。

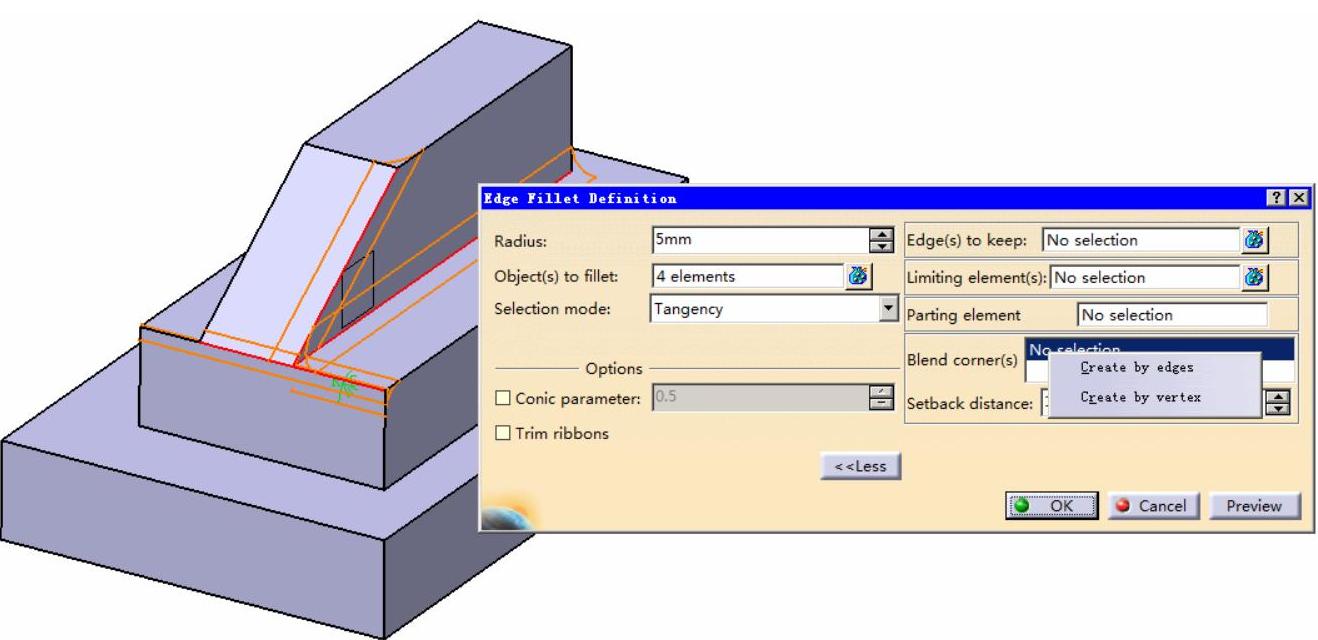

边线圆角、变半径圆角中所包含的Blend Corner（s）混合圆角功能增强，当已存在至少一个混合圆角时，在混合圆角的上下文复选框中有Reframe On、Create by edges、Create by vertex、Edit和Remove5个选项可供选择，如图3-57所示。当没有混合圆角时，有Create by edges和Create by vertex两个选项可供选择。

图3-56

图3-57

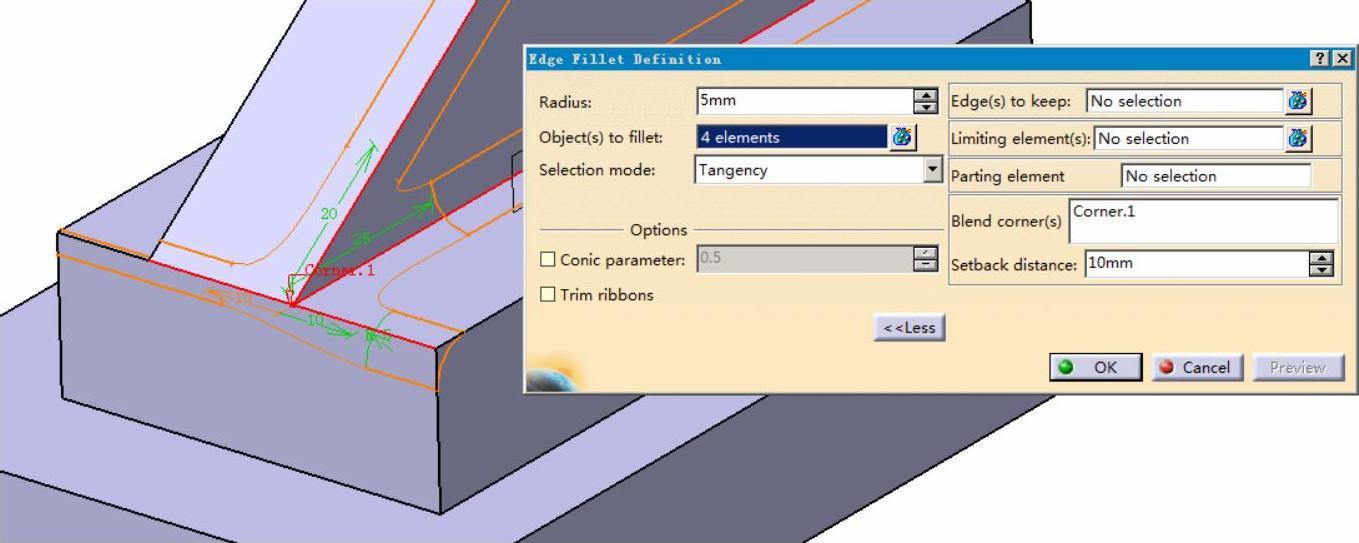

在创建混合圆角时，会自动选择与所选边线相切的边线，这样，在设置Setback distance的数值时，可以设置的比当前所选的边线长度更大，如图3-58所示。

图3-58

2.变半径圆角（Variable Radius Fillet）

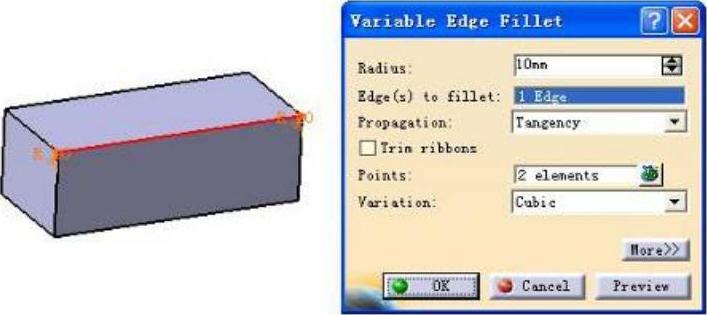

变半径圆角（Variable Radius Fillet）的功能是可以使边线上的圆角有不同半径的变化。使用时单击图标，在已有的实体上选择一条边（与边线倒圆角不同的是变半径圆角不能选择面，只能选择边线），弹出如图3-59所示Variable Edge Fillet（变半径圆角）对话框。

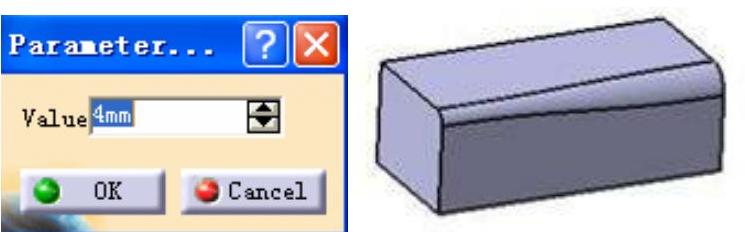

此时如果直接在Radius（半径）数值框内输入圆角的半径，边线两端会出现等半径的圆角，就与边线倒圆角相同了。要在两端产生不同的半径，双击边线两端圆角半径的标注处，在弹出的Parameter Definition（参数定义）对话框中输入半径值（如图3-60左图所示），在两端输入不同半径值后单击OK按钮，得到的结果如图3-60右图所示。

图3-59

图3-60

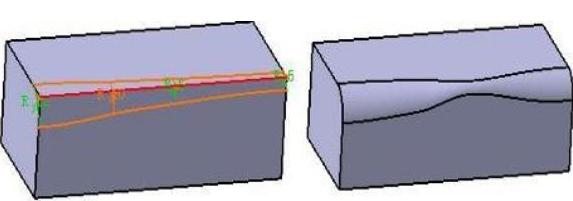

如果还想在边线上增加圆角变化的数目，可在对话框的Points（点）选项内单击，然后在边线上要增加圆角变化的地方单击，此时点的数目就增加了。同样，可以双击半径标注处更改半径值。继续同样的步骤能够再增加点。如果想去除某个点，只需在此点上再单击一次，这个点就被除去了。如图3-61所示增加了两个点。

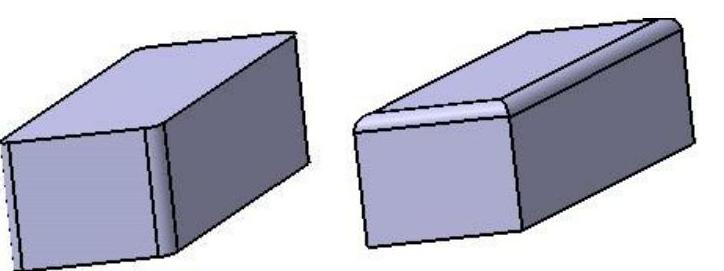

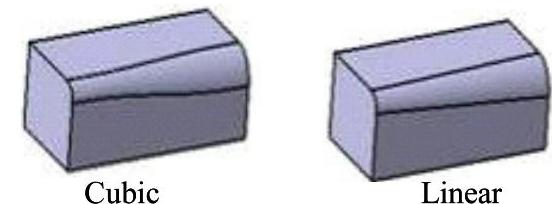

Variation（变化）下拉列表中有两个选项，即Cubic和Linear。分别选择两个选项得到的结果如图3-62所示。(www.daowen.com)

图3-61

图3-62

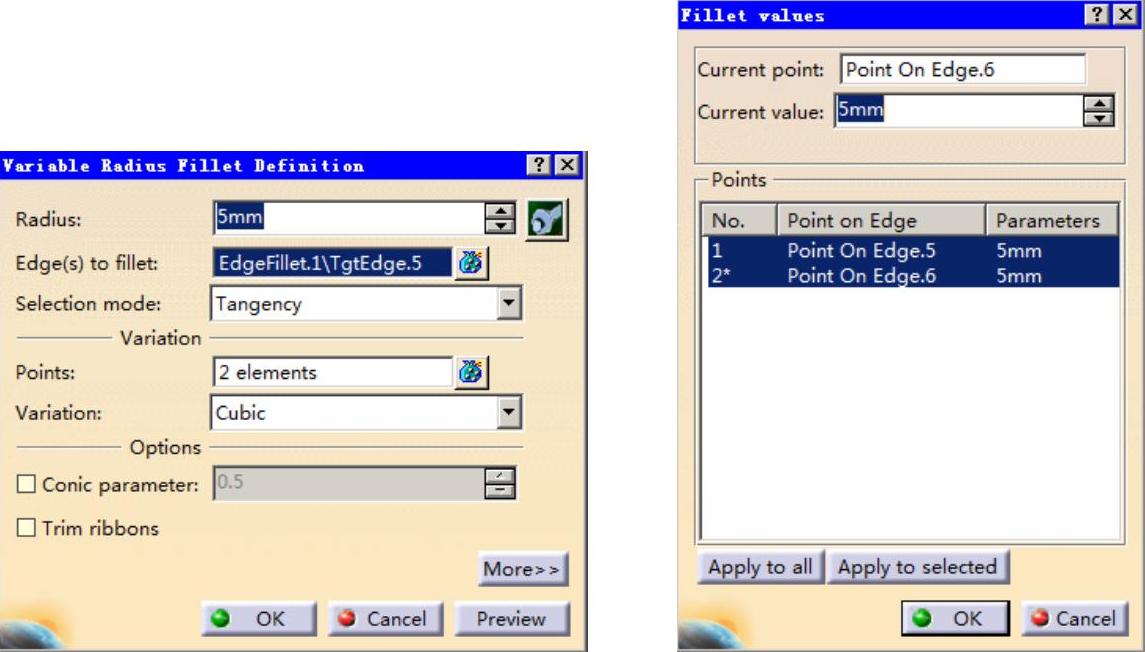

单击“编辑圆角半径”按钮，弹出Fillet values对话框。在该对话框中可以选择需要修改半径值的一个或多个控制点，在Current value数值框中输入希望的半径值，单击Apply to selected按钮为所有选中的控制点统一赋值，单击Apply to all按钮为所有控制点统一赋值，如图3-63所示。

图3-63

3.弦长圆角（Chordal Fillets）

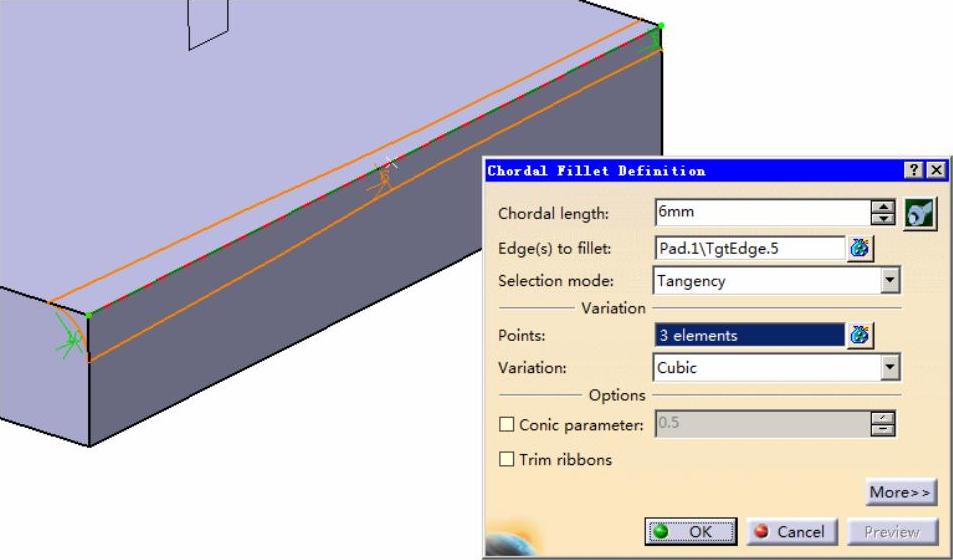

弦长圆角（Chordal Fillets）的功能是通过控制圆角弦长的大小，进而控制圆角。可以控制弦长的不同位置的大小。如图3-64所示。

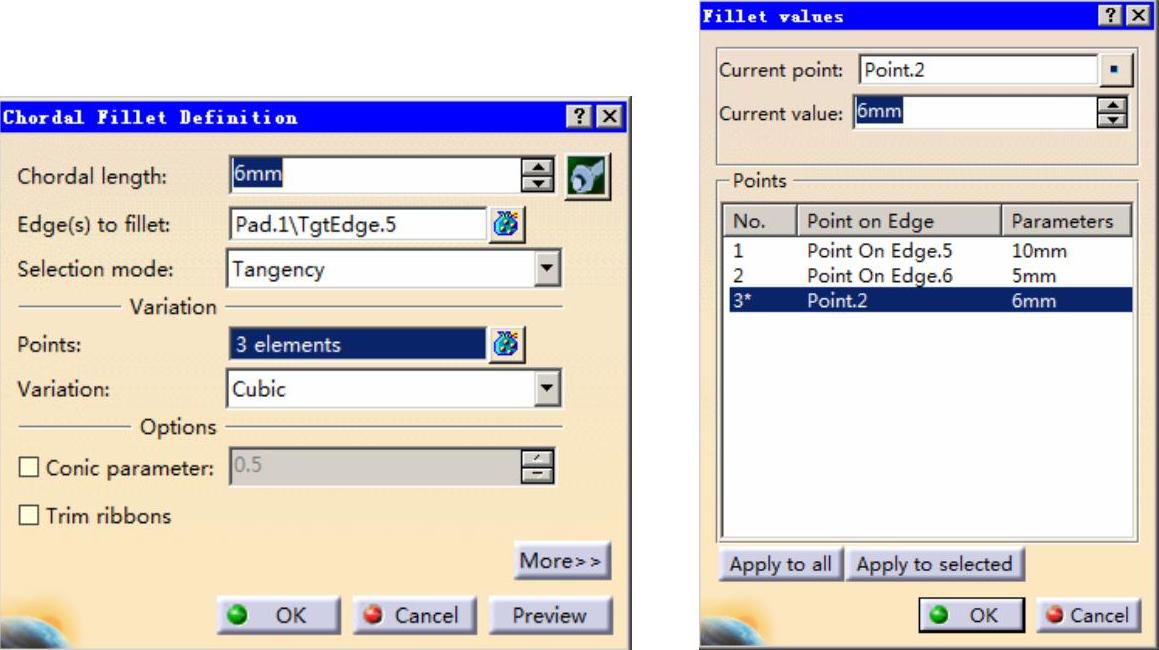

单击“弦长长度”按钮，弹出Fillet values对话框。在该对话框中可以选择需要修改弦长的一个或多个控制点，在Current value数值框中输入希望的弦长值，单击Apply to selected按钮为所有选中的控制点统一赋值，单击Applytoall按钮为所有控制点统一赋值，如图3-65所示。
