肋的功能是将二维轮廓线（Profile）沿着一中心曲线（Center curve）扫描成三维实体。轮廓线一般应是闭合的平面曲线（如果选中Thick Profile复选框，也可以用开放的曲线作为轮廓线）。中心曲线是轮廓线扫掠的路径，需要符合一定的要求。例如，如果它是三维曲线，必须是相切连续的；如果是一平面曲线，则可不需要是相切连续；如果中心曲线是闭合的三维曲线，那么轮廓线必须是封闭的。使用肋功能时，需要先绘制好轮廓线和中心曲线，然后单击按钮，分别选择轮廓线和中心曲线，如图3-30所示。

在Rib Definition（肋定义）对话框中，Profile control（轮廓控制）下拉列表中有以下3个选项。

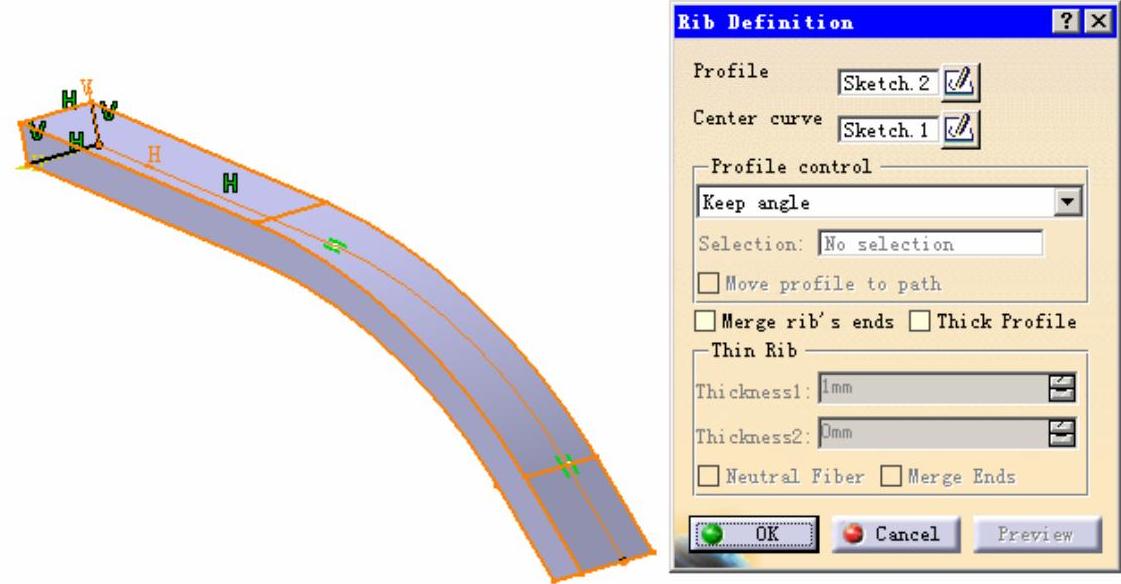

图3-30

● Keep angle（夹角不变）：控制轮廓所在平面和中心曲线切线方向夹角保持不变。(www.daowen.com)

● Pulling direction（方向不变）：控制轮廓方向始终保持指定方向。这个指定方向可以通过Selection（选择）项来定义。

● Reference surface（基准曲面）：控制轮廓所在平面的法线方向始终和指定的参考曲面夹角保持大小不变。这个指定方向可以通过Selection（选择）项定义，如图3-31所示。

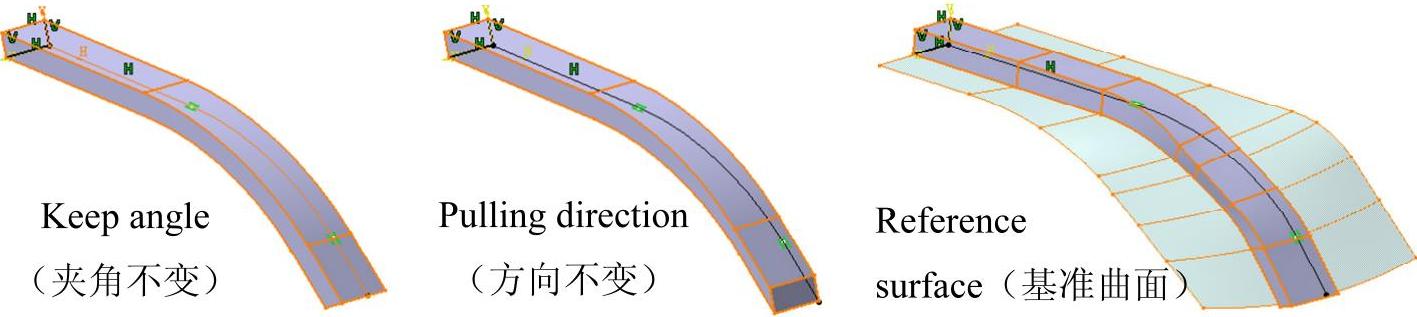

图3-31
