钻孔技术:深入探究Hole技术的应用价值

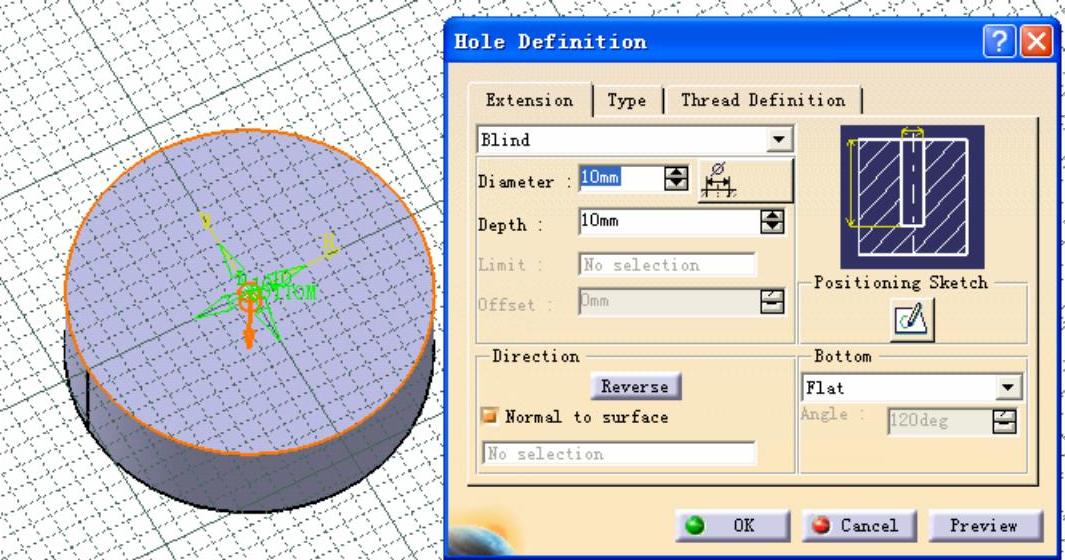

钻孔978-7-111-44274-5-Chapter03-33.jpg用于在实体零件上钻孔,而且是可以带螺纹的孔。使用该功能时先单击978-7-111-44274-5-Chapter03-34.jpg图标,然后在已有的实体上选择要向下钻孔的面,弹出如图3-23所示的Hole Definition(钻孔定义)对话框。此对话框中有3个选项卡

(1)Extension(扩充)选项卡

该选项卡可以定义钻孔的位置、大小、深度等。单击对话框中的Positioning Sketch(定位草图)图标978-7-111-44274-5-Chapter03-35.jpg,可以进入草图模式编辑孔的中心点的位置,输入孔的直径(Diameter)。


图3-23

钻孔定义中有几种方式来控制孔的深度。不通孔(Blind)时输入深度(Depth)即可,Up to next、Up to last、Up to plane、Up to surface的用法见拉伸(Pad)和挖槽(Pocket)中的相关介绍,如图3-24所示。Bottom(底部)下拉列表用于定义孔的底部为平底孔(Flat)或圆锥底孔(V-Bottom)。在Angle(角度)数值框中可以输入圆锥孔的角度,如图3-25所示。


图3-24


图3-25

(2)Type(类型)选项卡

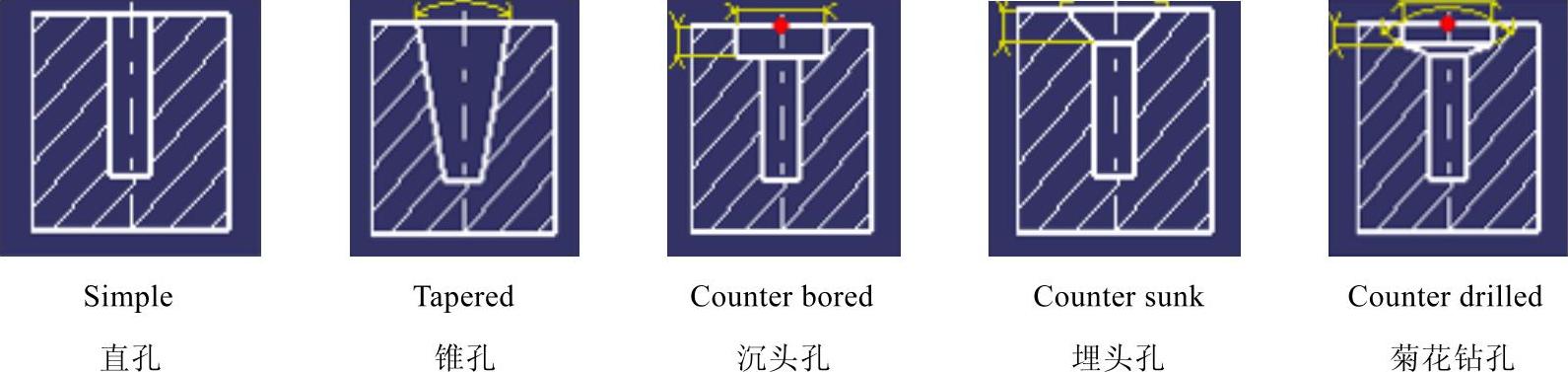

该选项卡可以控制孔的形式,如图3-26所示。


图3-26

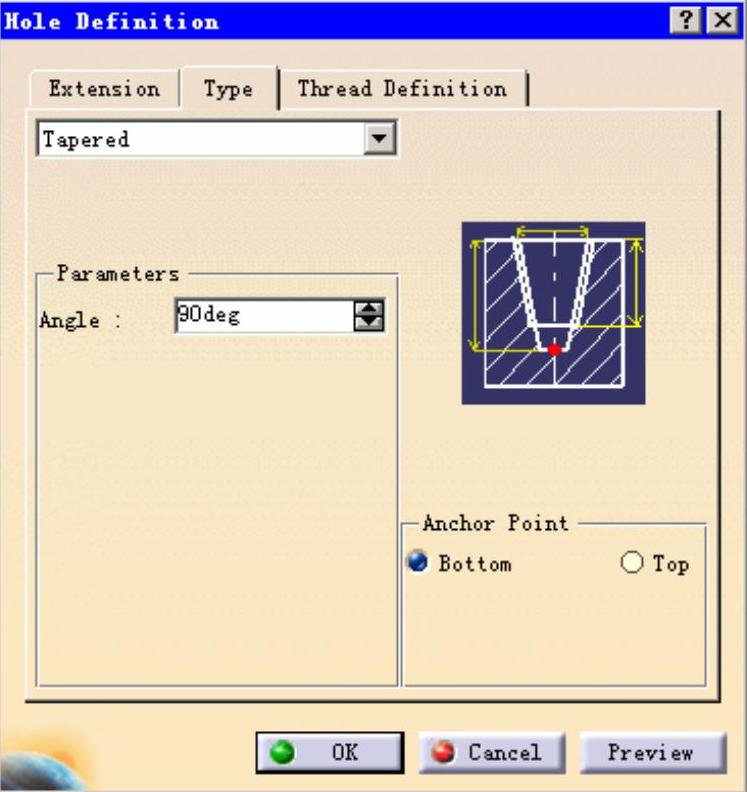

Anchor Point(锚点)是锥形孔(Tapered hole)顶部直径控制方法。可通过Type选项卡中选择锥形孔Tapered,再选择Anchor Point中的Top实现,如图3-27所示。此时在Extension中设置的直径将驱动锥形孔顶部直径。

(3)Thread Definition(螺纹)选项卡

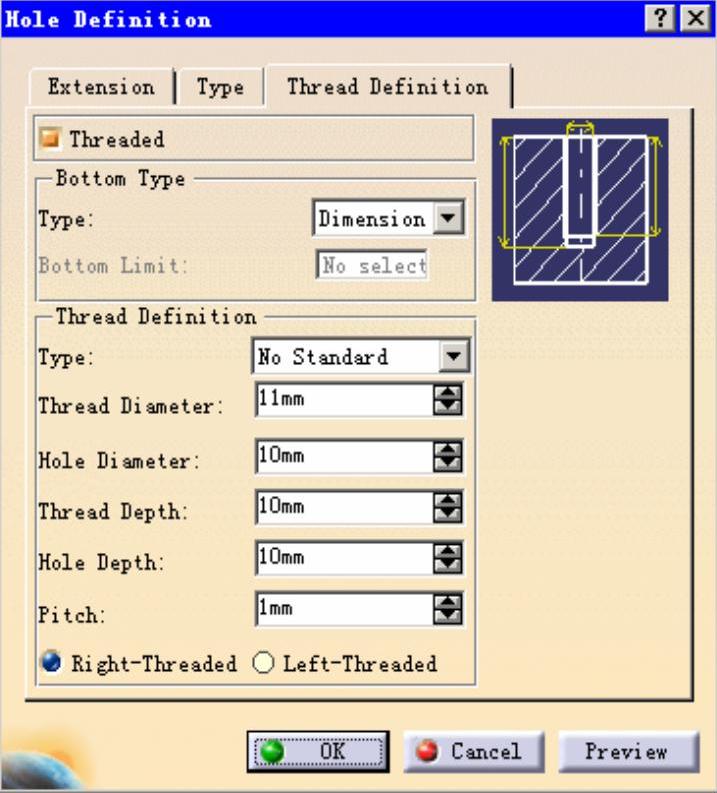

该选项卡可以设置带螺纹的孔(螺纹只会在绘制的工程图上出现,三维图上是看不到的)。选中Threaded复选框能确定是否攻螺纹;在Type下拉列表中选择是否为标准形式;Thread Diameter为螺纹直径;Hole Diameter为钻孔直径;Thread Depth为螺纹深度;Hole Depth为钻孔深度;Pitch为螺纹节距。还可以选择是右螺纹(Right-Threaded)或左螺纹(Left-Threaded),如图3-28所示。


图3-27


图3-28

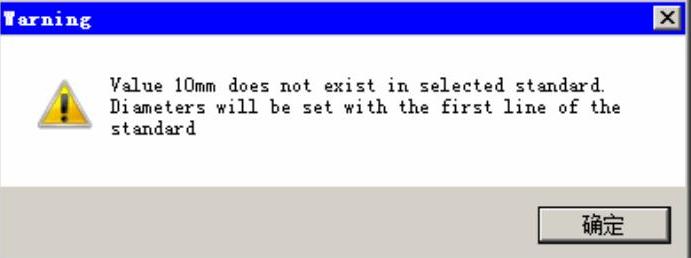

如果需要创建标准螺纹孔,如公制细牙螺纹,如果在Extension选项卡输入的直径是公制细牙螺纹中的一个标准直径,如M14X1.5所对应的12.376mm,则在选择公制细牙螺纹时会自动选择该螺纹型号M14X1.5;如果输入的值不是公制细牙螺纹中所对应的标准直径如10mm,则在选择公制细牙螺纹时会弹出一个对话框,如图3-29所示,告知该尺寸所选的标准不存在,并将该标准中的第一个自动设为所选型号。


图3-29
