挖槽是在零件上挖去二维草图做出形状的材料，可以说是与拉伸相反的功能。

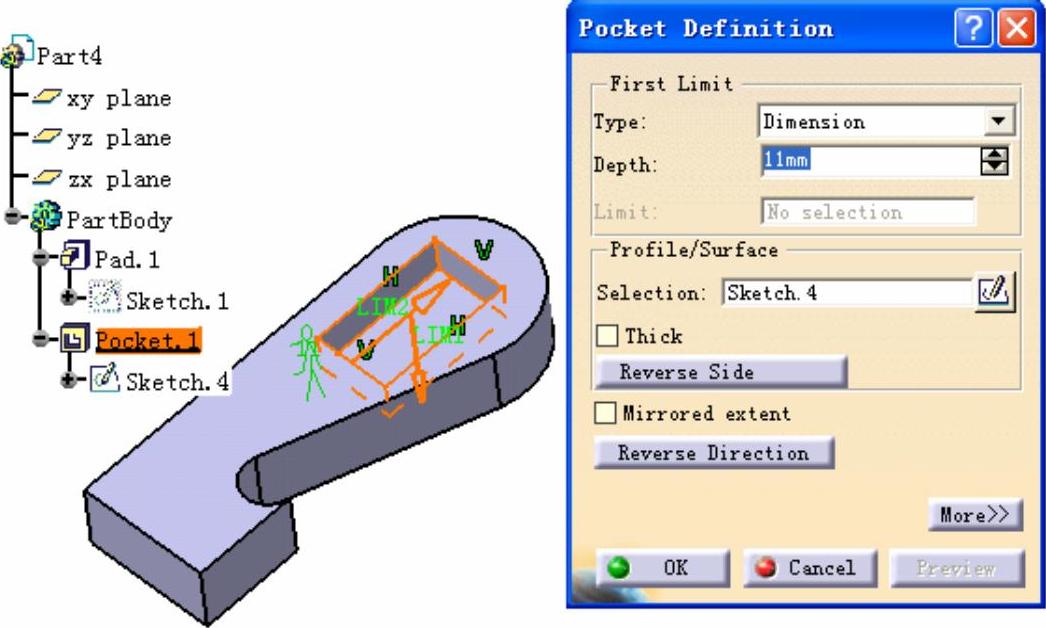

首先单击图标，此时应已有一个成形的实体，然后选取要向下挖除的轮廓线，在Depth（深度）数值框中输入要挖除的高度，如图3-10所示。检查挖除的方向是否正确，可以单击Reverse Direction（反向）按钮来选择相反的方向。最后单击OK按钮即可完成。

如果需要对此挖槽特征的形状进行修改，只需双击其轮廓草图进行修改即可。

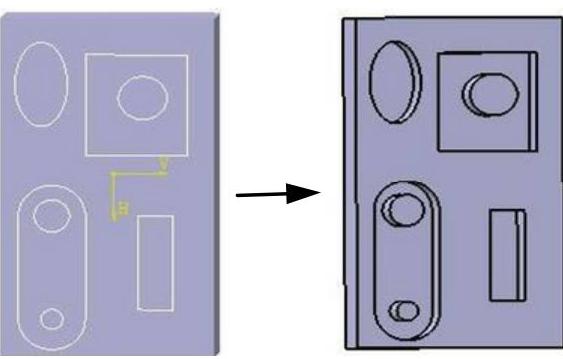

多个封闭曲线的组合也能进行挖槽操作，但封闭曲线之间不能相交，如图3-11所示。

图3-10

图3-11

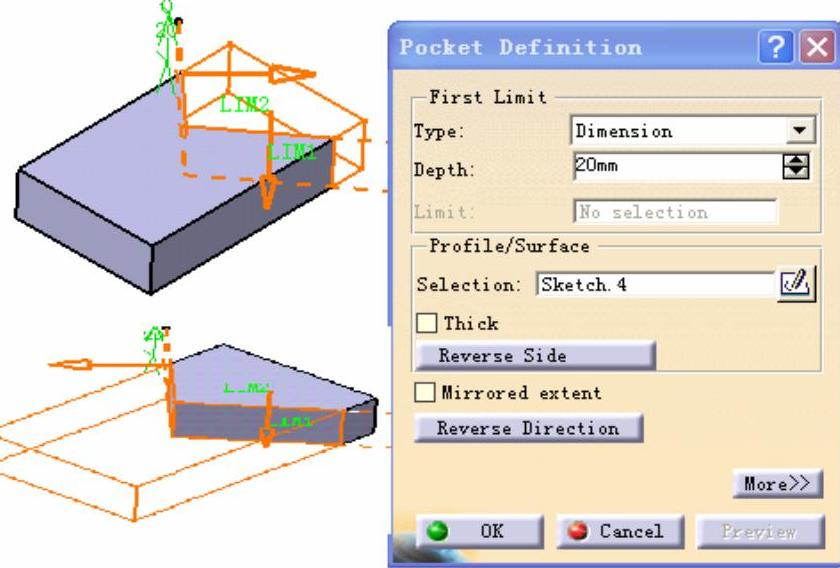

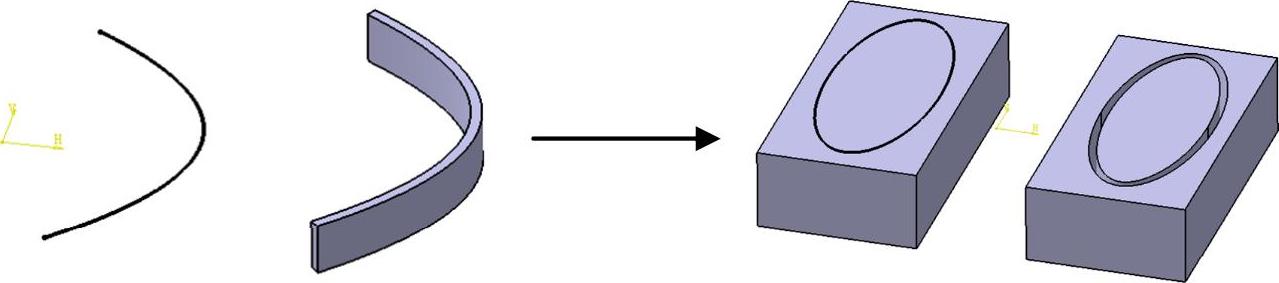

与建立拉伸特征一样，如果轮廓线不是封闭的，依然可以进行挖槽操作，CATIA能够依据所绘的轮廓趋势自动延伸并挖槽。在Pocket Definition（挖槽定义）对话框中单击Reverse Side（反向）按钮可以得到不同的结果，如图3-12所示。

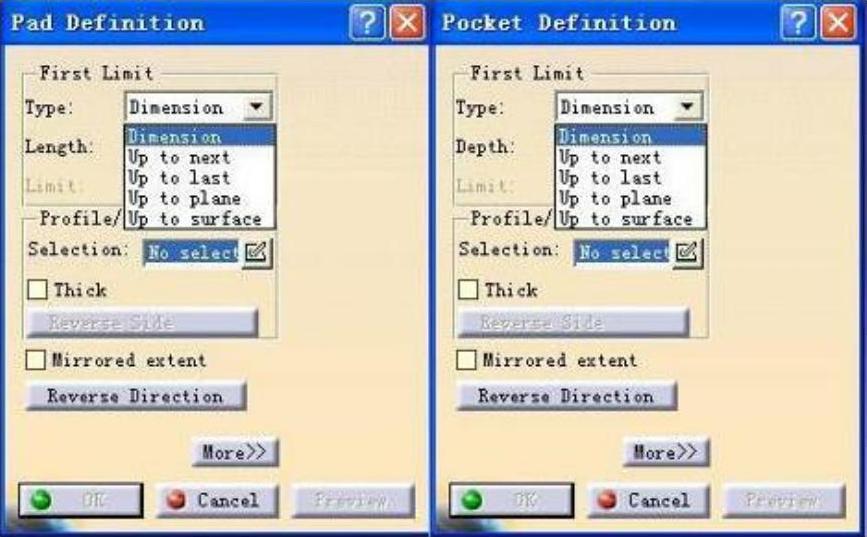

下面介绍Pad Definition（拉伸定义）和Pocket Definition（挖槽定义）对话框中Type（类型）下拉列表中的其他选项。Type（类型）下拉列表中提供了定义拉伸高度或挖槽深度的多种方式，主要包括Dimension、Up to next、Up to last、Up to plane、Up to surface，如图3-13所示。Dimension（尺寸值）方式实际上前面已经介绍过，下面介绍其他方式的特点和用法。

图3-12

图3-13

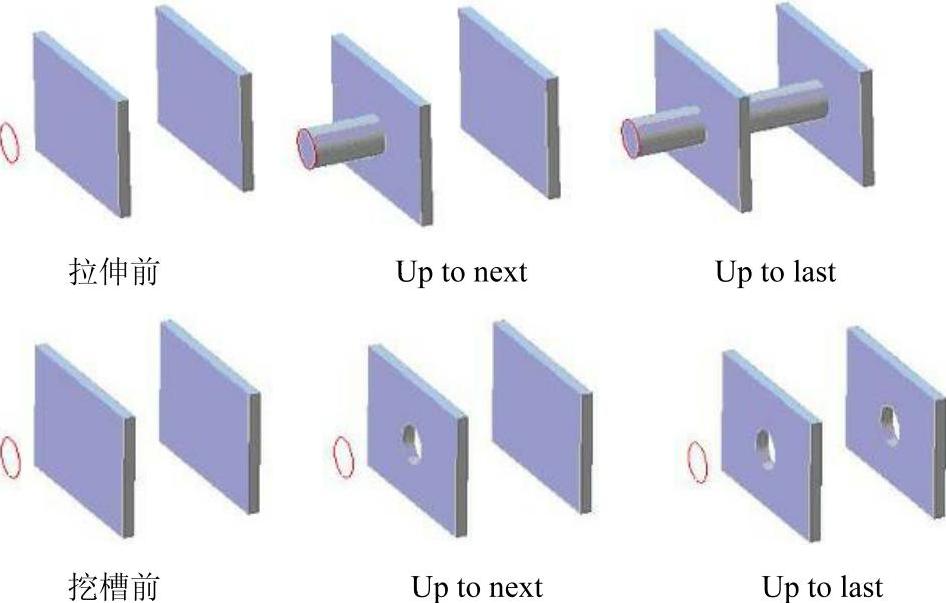

Up to next和Up to last类似，但也有区别，如图3-14所示。(www.daowen.com)

当已有实体存在时，Up to next是将平面曲线拉伸或挖除到离曲线最近的一个实体表面，当然这个表面是与曲线有一定位置关系的。而Up to last是将平面曲线拉伸或挖除到离曲线最远的一个实体表面。

图3-14

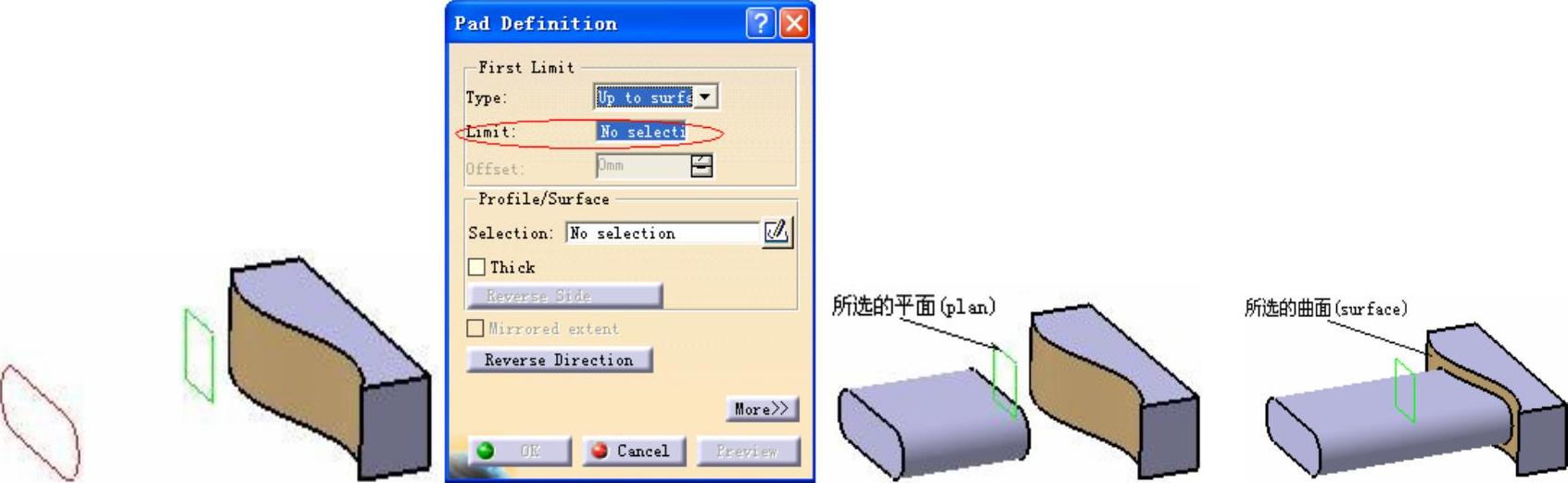

接下来介绍Up to plane和Up to surface，如图3-15所示。

Up to plane是以某一平面作为轮廓拉伸的限制位置，Up to surface是以某一曲面作为轮廓拉伸的限制位置。不论选择哪种限制方式，在使用时只要在对话框中将所选限制元素输入到Limit（限制）文本框中，就能得到建模结果。

图3-15

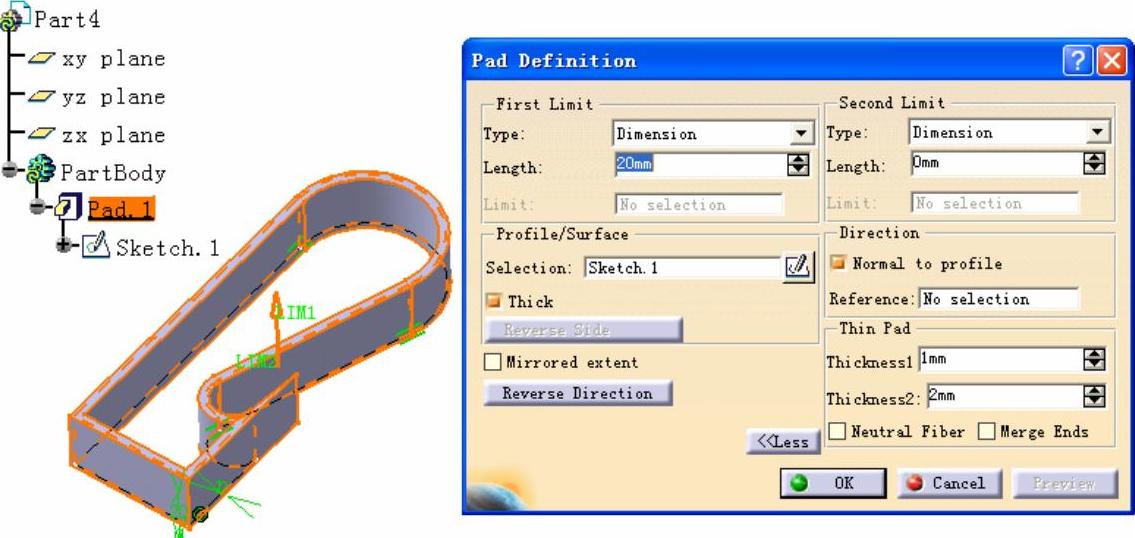

最后介绍一下Thick（加厚）复选框，它主要是用于定义拉伸或挖槽的壁厚。选中Thick（加厚）复选框，在Thin Pad选项组中输入轮廓内、外侧的偏移厚度（Thickness1、Thickness2），如图3-16所示。

图3-16

选择轮廓线，单击OK按钮，得到结果如图3-17所示。

挖槽与拉伸类似，如图3-18所示。

图3-17 图3-18
