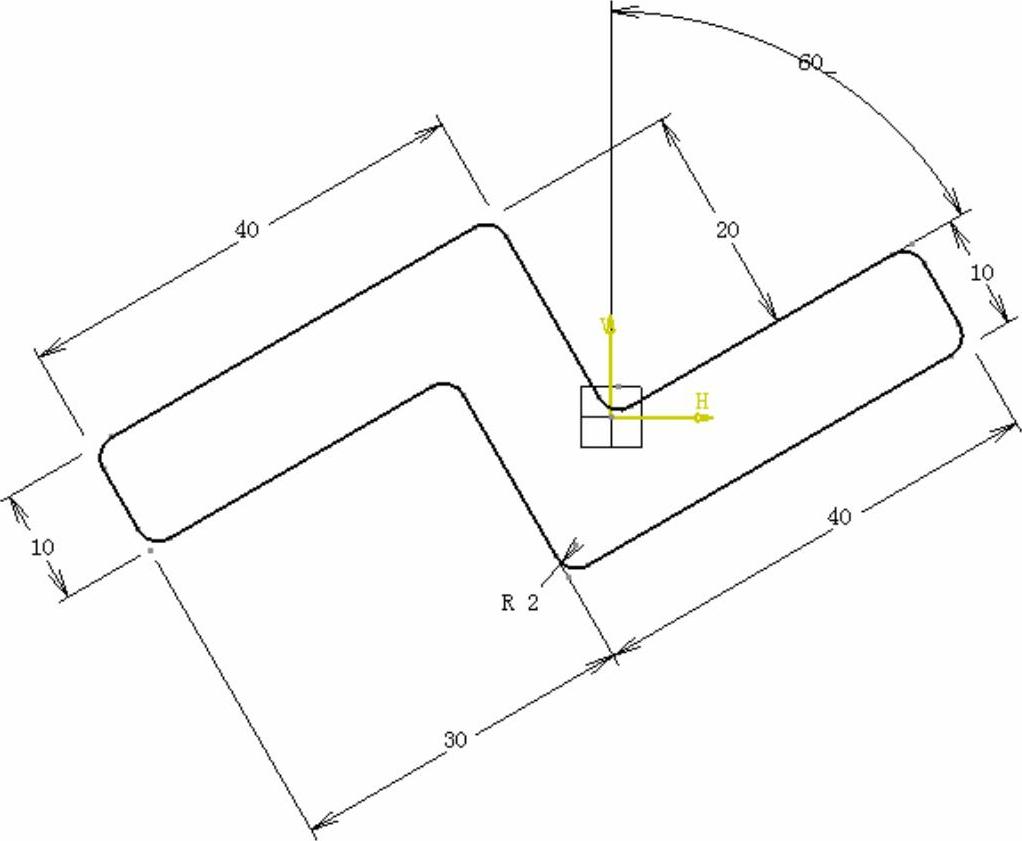

本练习是草图设计的基础练习，通过该实例（如图2-205所示）可以进一步熟悉草图的绘制过程和约束的创建。

图2-205

1.绘制基础轮廓

步骤01 单击草图工具条中的图标，再单击XY平面，将其作为草图设计平面，进入草图设计环境。

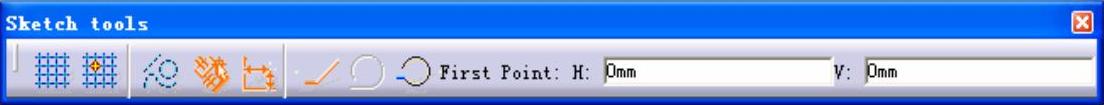

步骤02 单击Profile（轮廓）工具条中的图标，Sketch tools（草图工具）工具条变为如图2-206所示的状态，确认工具栏中的图标为激活状态。

图2-206

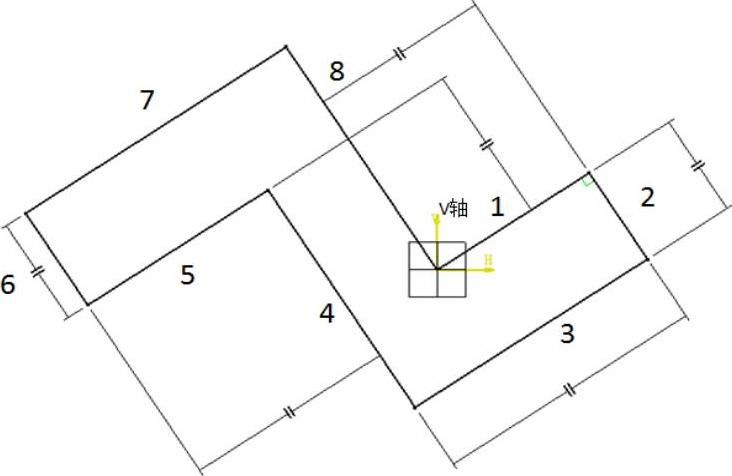

步骤03 连续绘制8条如图2-207所示的折线，以坐标原点作为起点，并且以第一点为结束点，Profile命令自动结束。

图2-207(www.daowen.com)

2.添加约束

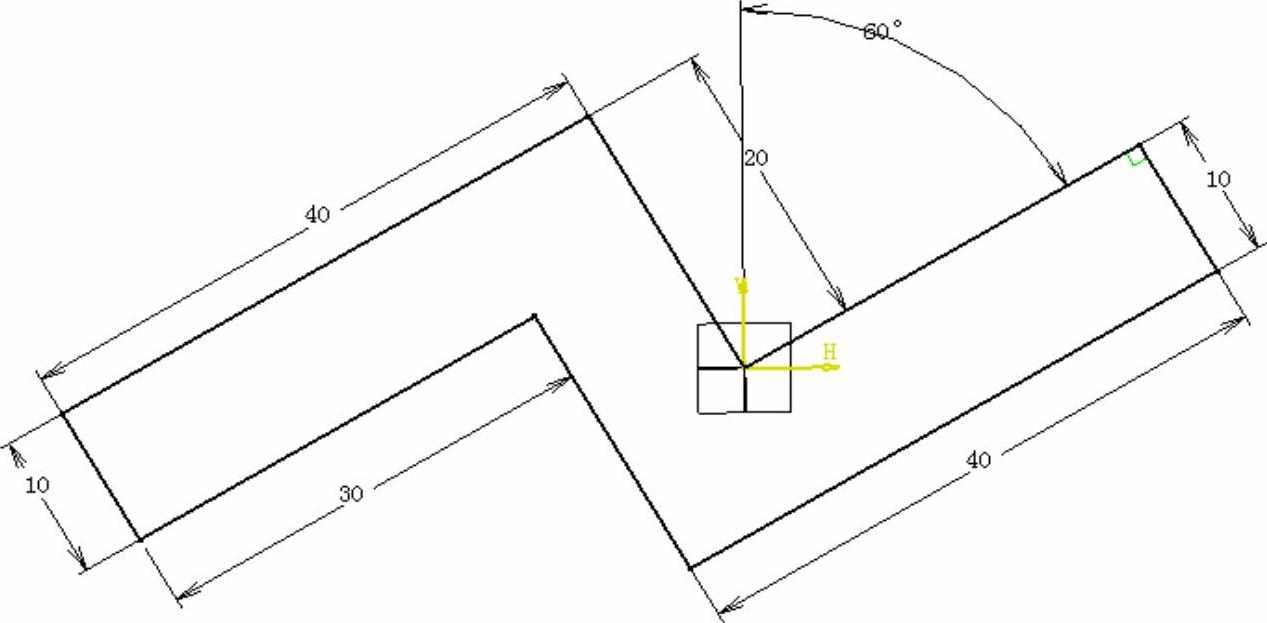

单击图标，选择线1和线3、线2和线4、线4和线6、线5和线7、线6和线8、线1和线7之间添加距离约束，以及线1和V轴之间的角度约束，如图2-208所示。添加后可以单击图标，对添加的所有约束进行修改。

图2-208

3.添加圆角修饰

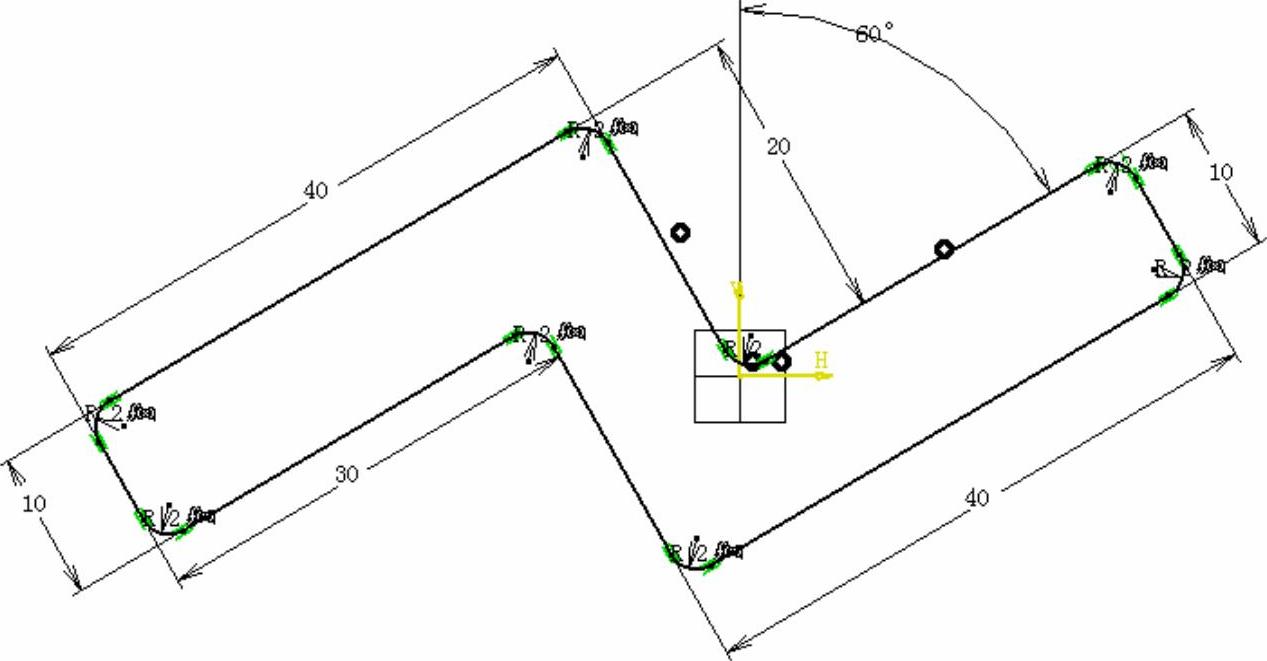

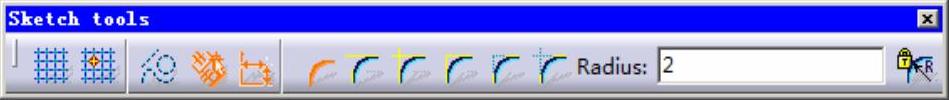

直接框选整个草图轮廓，单击Operation工具条中的图标，Sketch tools工具条变为如图2-209所示的状态。单击图标使之激活，修剪所有元素，在Radius处直接输入倒角半径2mm，然后按Enter键，最终结果如图2-210所示。

图2-209

图2-210
