当用户完成最初的图形创建后，就需要对图形的位置及大小进行确定。CATIA V5使用约束来达到图形定位和定形的目的。

在草图设计时使用的约束可以分为两类：几何约束和尺寸约束。

1.几何约束

几何约束是对一个几何元素或在多个几何元素之间强制限制的关系。例如，某个几何约束可能要求两条直线平行。如果选择3条直线，或者选择两条直线和一个点，则这些元素将自动生成互相平行的结果。

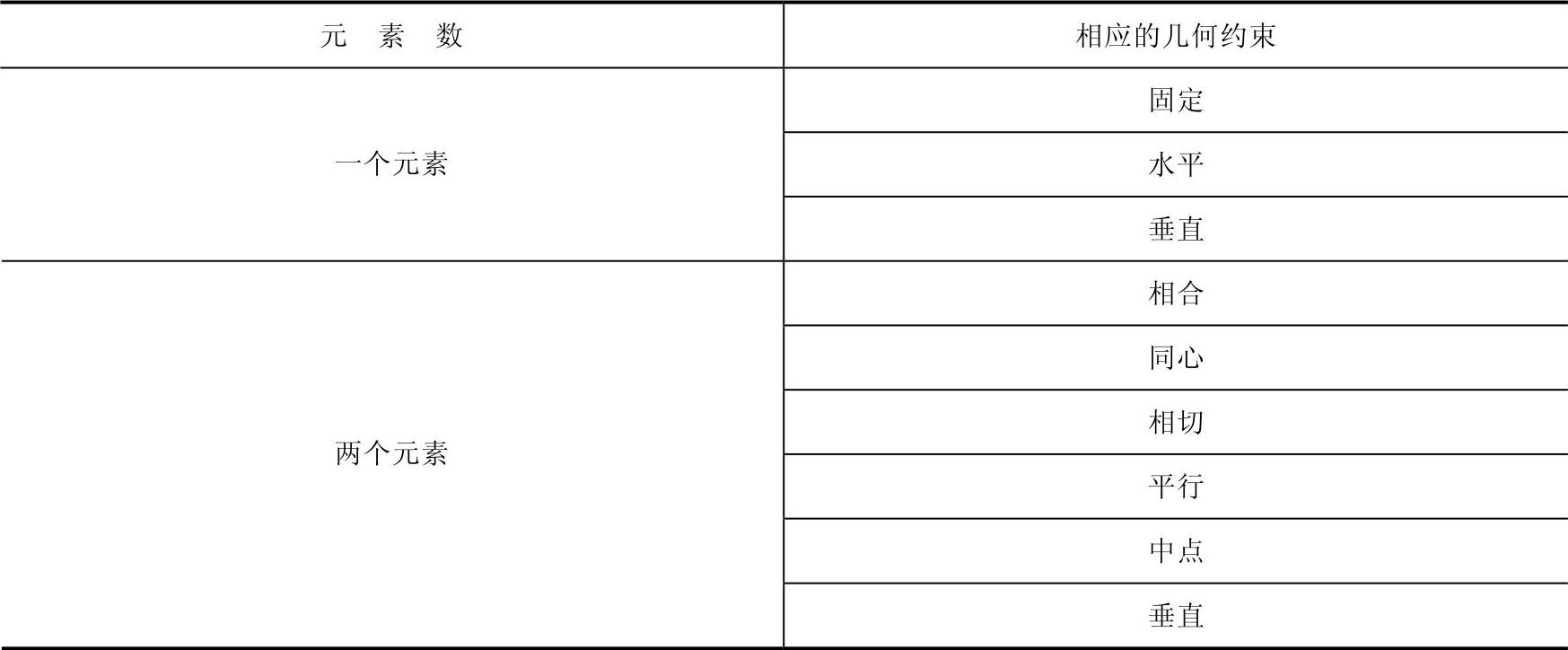

可以在一个元素上或者在两个或多个元素之间设置约束，见表2-1。

表2-1

2.尺寸约束

尺寸约束是其值确定几何图形尺寸的约束。例如，它可以控制直线的长度或两点之间的距离。

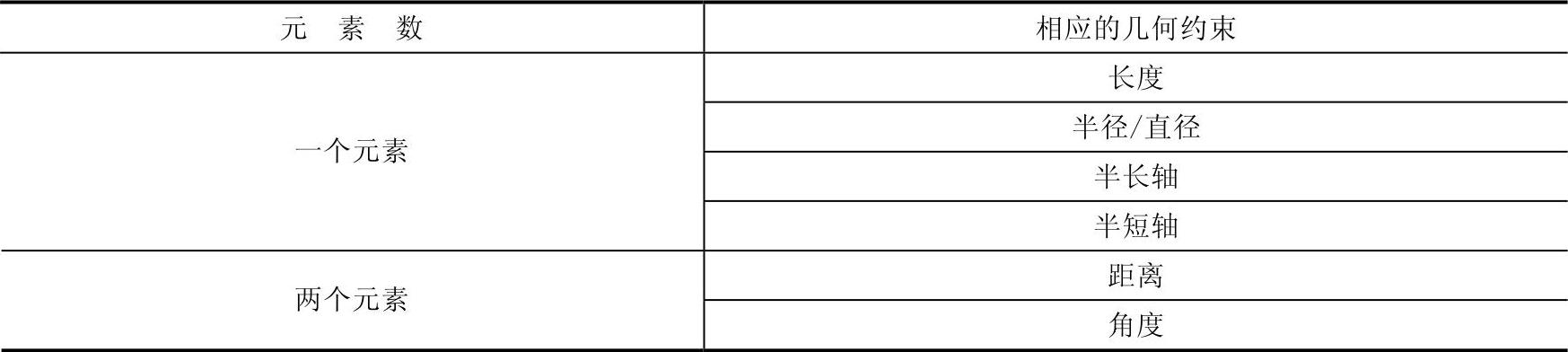

可以在一个元素上或两个元素之间设置尺寸约束，见表2-2。

表2-2

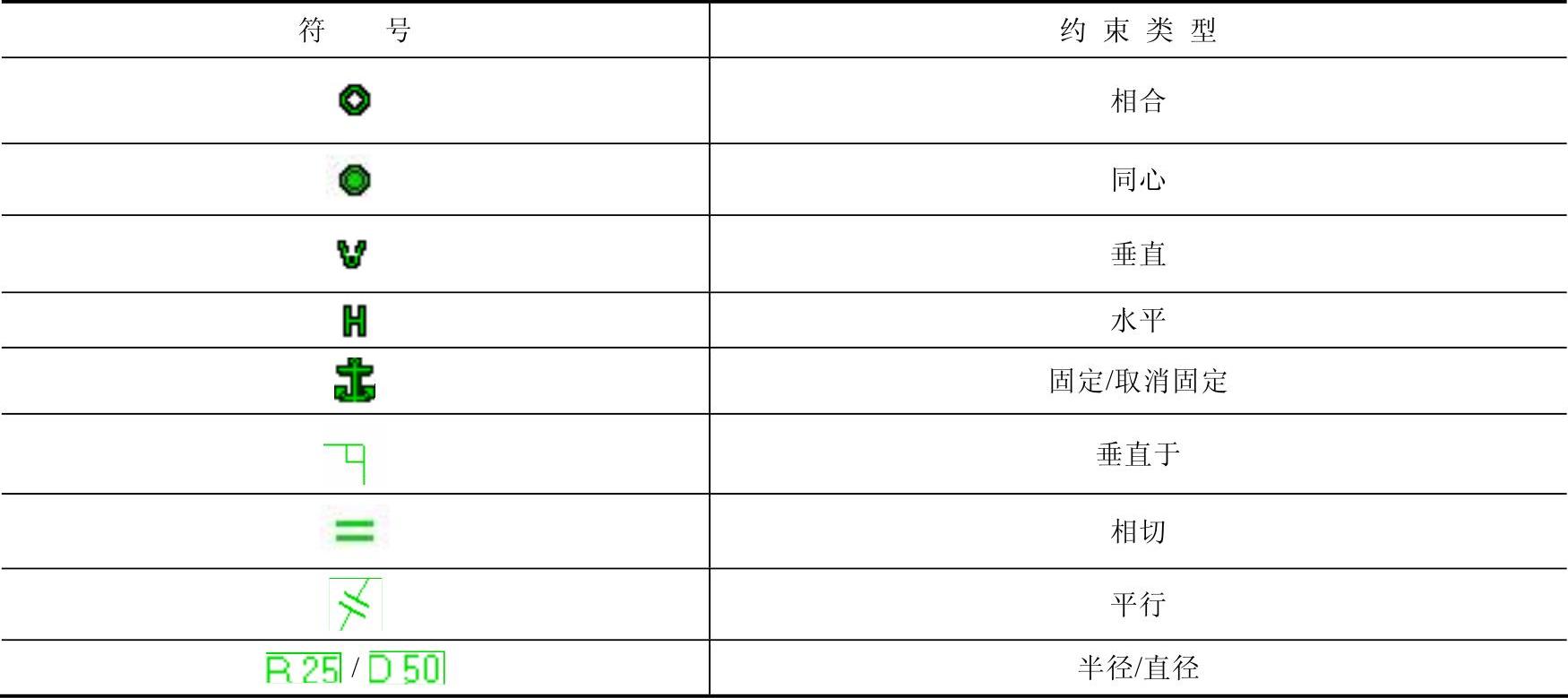

表2-3列出了用于标识不同约束类型的符号。(www.daowen.com)

表2-3

3.智能捕捉

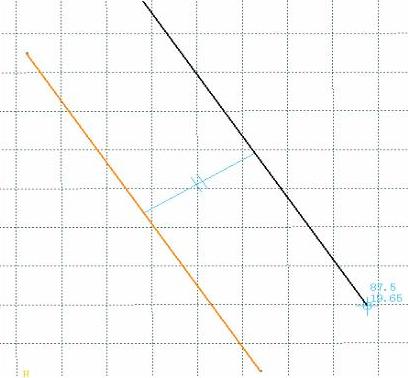

智能捕捉是指用户在绘制草图时，系统会自动检测并捕捉相应的约束。若用户将草图工具中的图标（几何约束）和图标（尺寸约束）激活，则当结束图形的绘制时，之前捕捉到的约束就会自动生成。如图2-178所示，当智能捕捉被开启后，在作图过程中系统会自动检测平行约束。

可以使用智能捕捉的方式检测生成几何约束，如线和圆、对齐、平行、垂直、相切、同心、水平、垂直以及中点等。

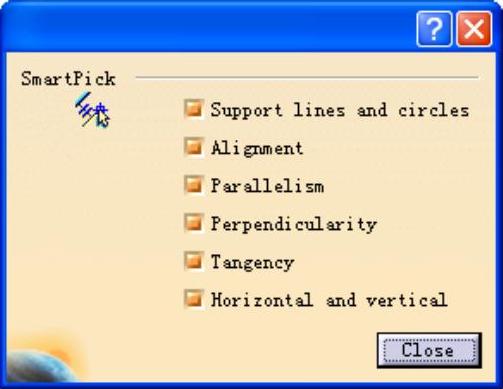

也可选择Tools→Options命令，在弹出的Options对话框的左侧目录树中选择Mechnical→Sketcher项，进入Sketcher选项卡。在Constraint选项组中单击SmartPick按钮，弹出如图2-179所示的对话框，从中可以选择需要捕捉的各种约束。

图2-178

图2-179

如果希望暂时停止智能捕捉功能，可以按住Shift键不放进行图形的绘制。
