单击图标右下角的下拉箭头，将显示其下级工具条。

1.投影3D元素（Project 3D Elements）

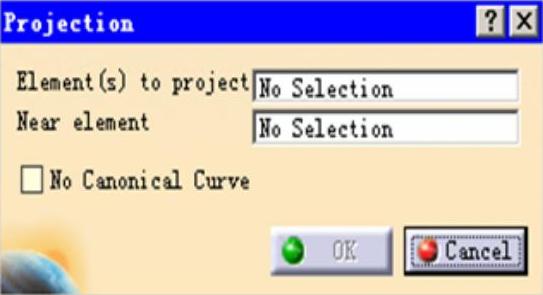

单击此图标，弹出Projection对话框，如图2-167所示。其中的Near element选项用于求解结果较多时保留一个距指定元素较近的结果。

在Element（s）to project选项中添加需要投影到当前草图的3D元素，如图2-168所示的柱面。

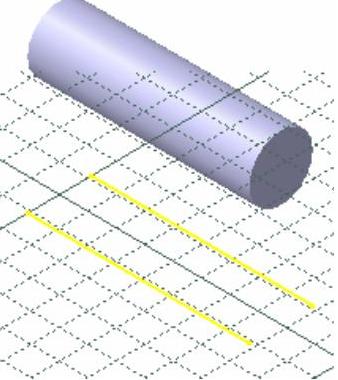

单击OK按钮，得到两条直线，如图2-169所示。

图2-167

图2-168

图2-169

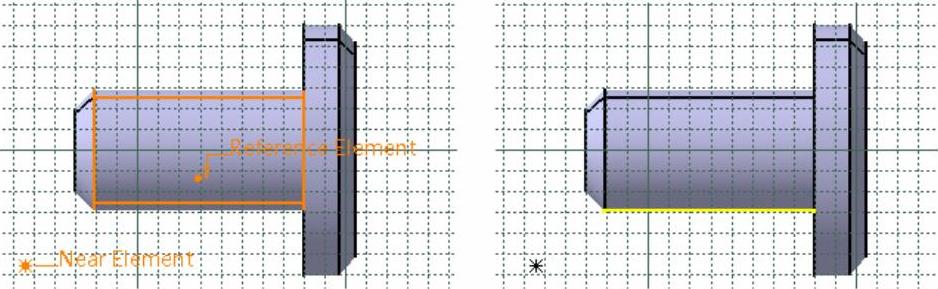

当结果多于一个时，可根据需要使用Near element选项保留自己希望保留的其中一个结果。若单击Near element选框后，再选择空间中的点、线或面，则距所选点、线或面最近的一个结果将被保留，图2-170中离选定点较近的直线被保留。

图2-170

No Canonical Curve选项在创建比较复杂的曲线时使用。CATIA默认不选中此项。

2.相交3D元素（Intersect 3D Elements）

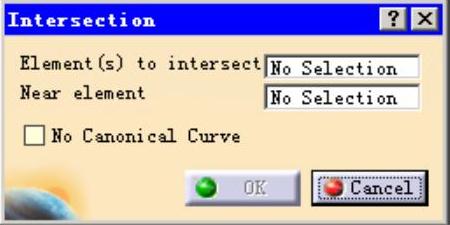

单击此图标，弹出Intersection对话框，如图2-171所示。其中的Near element选项用于求解结果较多时保留一个距指定元素较近的结果。

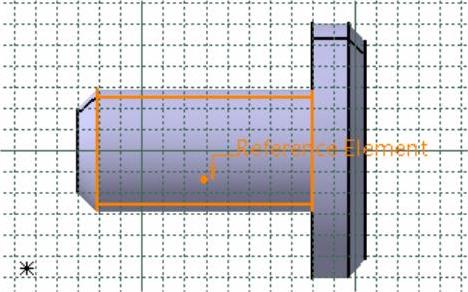

在Element（s）to intersect选项中添加需要与当前草图平面求交的3D元素，如图2-172所示的柱面。

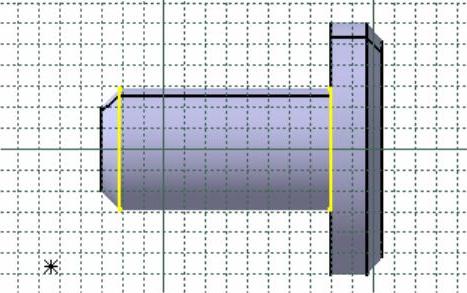

单击OK按钮，得到两条直线，如图2-173所示。

图2-171(www.daowen.com)

图2-172

图2-173

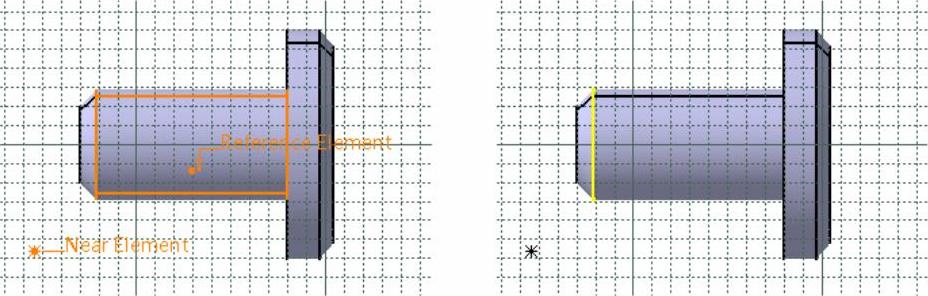

当结果多于一个时，可根据需要使用Near element选项保留自己希望保留的其中一个结果。若单击Near element选框后，再选择空间中的点、线或面，则具所选点、线或面最近的一个结果将被保留，图2-174中离选定点较近的直线被保留。

图2-174

No Canonical Curve选项在创建比较复杂的曲线时使用。CATIA默认不选中此项。

3.投影3D的轮廓边界（Project 3D Silhouette Edges）

单击此图标，选择需要投影的曲面，即可在工作平面内获得它们的投影，如图2-175所示的圆柱曲面。

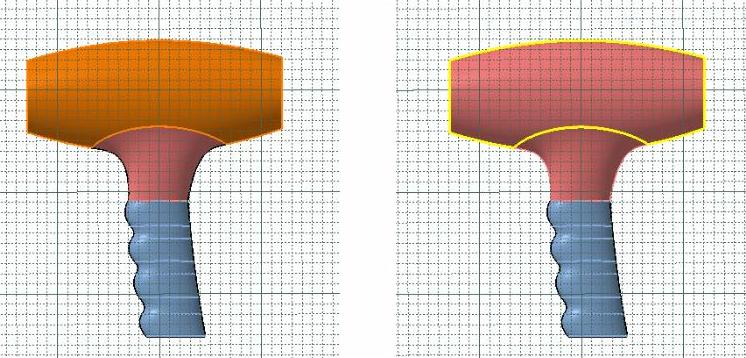

选择的曲面不仅可以是圆柱面、圆球面，也可用于投影复杂曲面的轮廓外形，如图2-176所示。

图2-175

图2-176

4.投影标准轮廓（Project 3D Canonical Silhouette Edges）

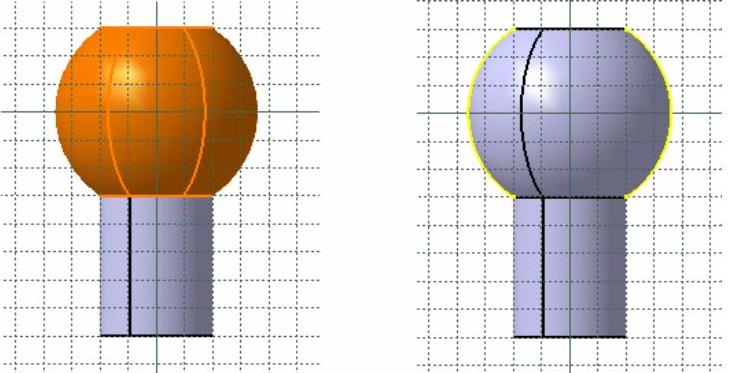

单击此图标，用于投影规范曲面的最大轮廓，如圆球、圆柱、锥面等，如图2-177所示。

图2-177
