探究图形的变换技巧

单击978-7-111-44274-5-Chapter02-249.jpg图标右下方的下拉箭头,将显示其下级工具条978-7-111-44274-5-Chapter02-250.jpg

1.978-7-111-44274-5-Chapter02-251.jpg镜像(Mirror)

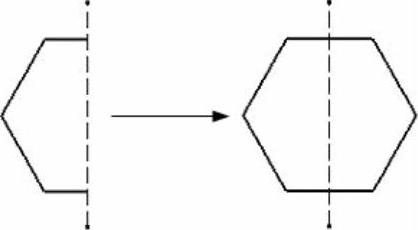

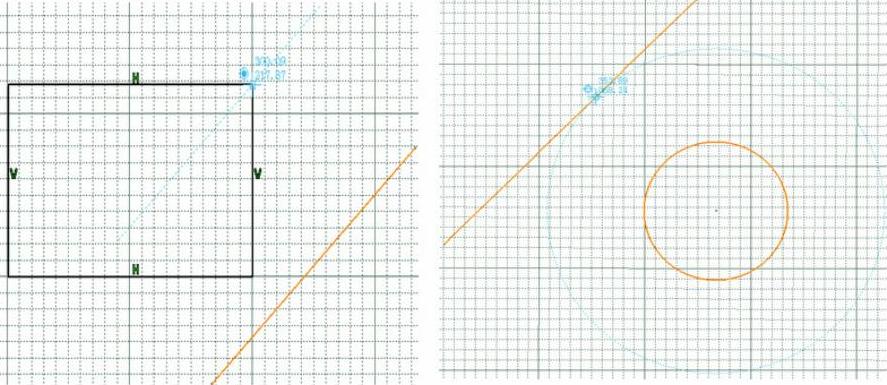

单击此图标,选取待对称的图形元素,然后选择直线或轴线作为对称轴,即可得到所选图形元素的对称图形,如图2-153所示。

2.978-7-111-44274-5-Chapter02-252.jpg对称(Symmetry)

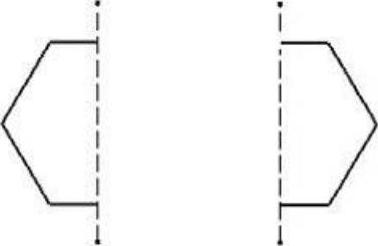

该项与镜像复制功能类似,只是对称之后不再保留所选图形元素,如图2-154所示。

3.978-7-111-44274-5-Chapter02-253.jpg平移(Translate)

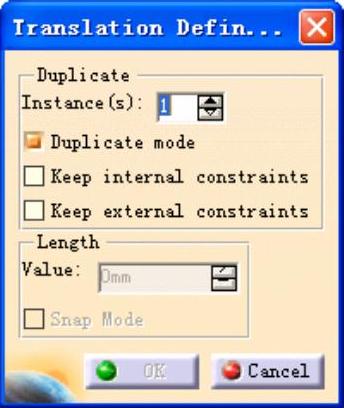

单击此图标,将弹出如图2-155所示的对话框。

选取待平移的图形元素,然后分别选取平移起始点与终点。若选中对话框中的Duplicate mode复选框,那么平移结束后原被选元素将得到保留;若不选中对话框中的Duplicate mode复选框,那么平移结束后原被选元素将被平移至新位置,如图2-156所示。


图2-153


图2-154

若选中Keep internal constraints复选框,原图形中的外部约束(与位置相关的约束)会在新的图形中被创建(参考约束)。


图2-155


图2-156

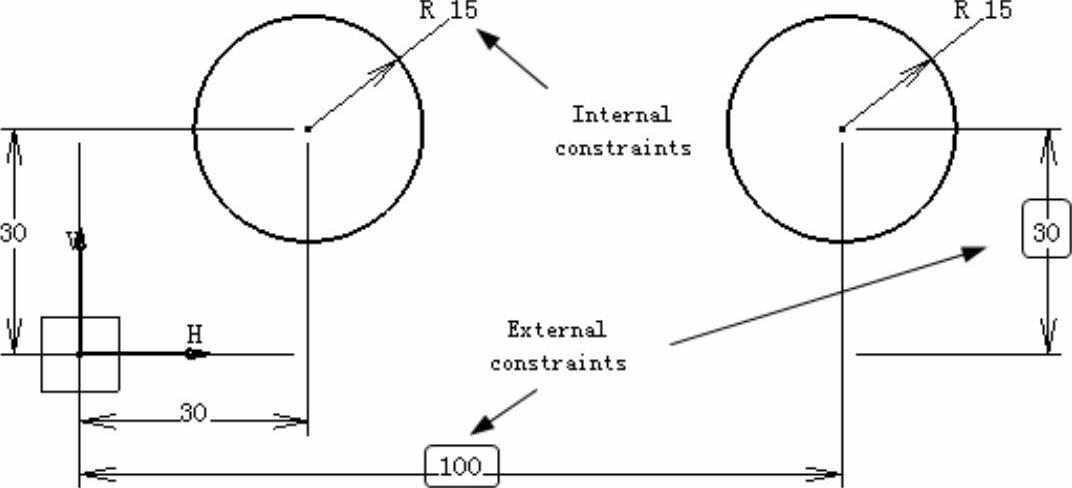

若选中Keep external constraints复选框,原图形中的内部约束(与图形形状相关的约束)会在新的图形中被创建,如图2-157所示。


图2-157

4.978-7-111-44274-5-Chapter02-259.jpg旋转(Rotate)

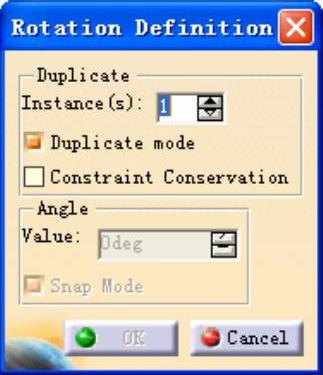

单击此图标,将弹出如图2-158所示的对话框。

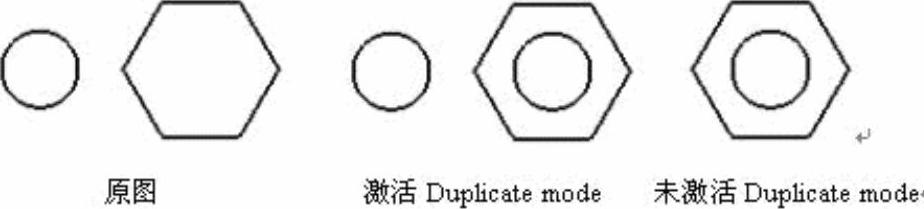

选取待旋转的图形元素,然后选取旋转基点、输入旋转角度。若选中对话框中的Duplicate mode复选框,那么旋转结束后原被选元素将得到保留;若不选中对话框中的Duplicate mode复选框,那么旋转结束后原被选元素将被旋转至新位置,如图2-159所示。


图2-158


图2-159

5.978-7-111-44274-5-Chapter02-262.jpg缩放(Scale)

单击此图标,将弹出如图2-160所示的对话框。(www.daowen.com)

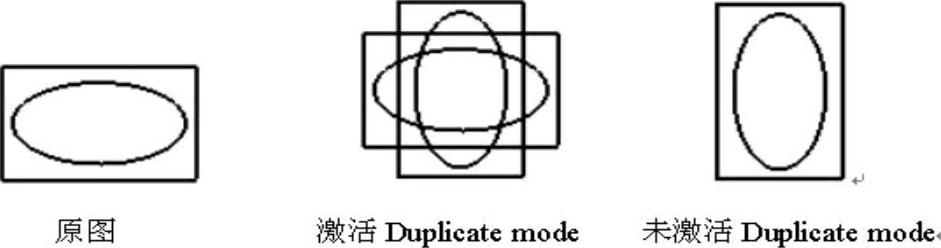

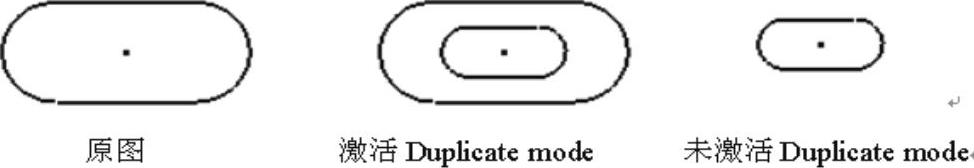

选取待缩放的图形元素,然后选取缩放基点、输入缩放倍数。若选中对话框中的Duplicate mode复选框,那么缩放结束后原被选元素将得到保留;若不选中对话框中的Duplicate mode复选框,那么缩放结束后原被选元素将被缩放至新位置,如图2-161所示。


图2-160


图2-161

当选中Conservation of the constraints复选框后,将保留原图形的内部约束。

6.978-7-111-44274-5-Chapter02-265.jpg偏移(Offset)

单击此图标,Sketch tools工具条显示为如图2-162所示状态。


图2-162

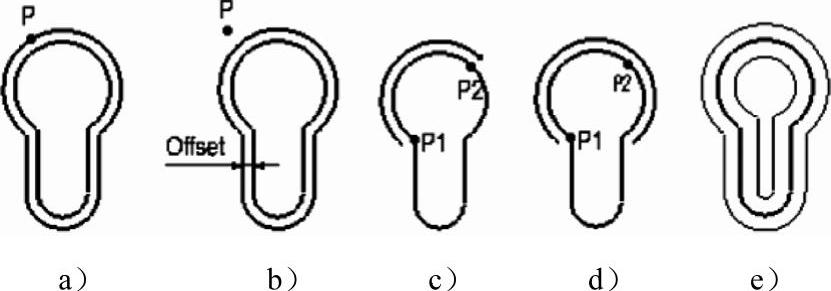

选取待偏移的轮廓线,轮廓线可以是简单的一段直线或圆弧,也可以是多段直线、二次曲线、样条曲线等组成的复杂曲线。若输入一个点P1,则生成经过该点的等距轮廓线;若在工具条的Offset数值框中输入偏移量,则在当前光标所在侧生成等距轮廓线,如图2-163a、图2-163b所示。

Sketch tools工具条中还提供了生成轮廓线的不同选项978-7-111-44274-5-Chapter02-267.jpg

978-7-111-44274-5-Chapter02-268.jpg不连接方式:表示如果只选取轮廓线中的某一段或相邻的几段,则只生成这几段的等距轮廓线,如图2-163c所示。

978-7-111-44274-5-Chapter02-269.jpg相切连接方式:表示如果只选取轮廓线中的某一段或相邻的几段,将生成包括与其相切的连接线段的等距轮廓线,如图2-163d所示。

978-7-111-44274-5-Chapter02-270.jpg点连接方式:表示如果只选取轮廓线中的某一段或相邻的几段,将生成整个轮廓线的等距轮廓线,如图2-163a、图2-163b所示。

978-7-111-44274-5-Chapter02-271.jpg两侧方式:表示在整个轮廓线的两侧生成等距轮廓线,如图2-163e所示。


图2-163

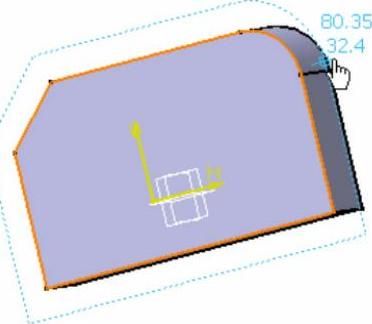

当偏移的对象来自3D参考元素时,如图2-164所示。

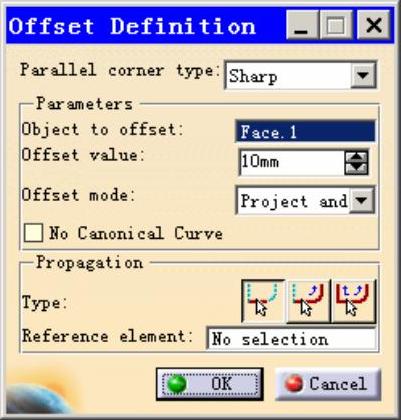

双击修改时,弹出的对话框新增No Canonical Curve选项,如图2-165所示。CATIA默认不选此项。

当不选此项时,在系统设定的误差内,CATIA识别并创建简单的偏移元素,如直线、二次曲线等。当选中此项时,用于创建复杂的曲线。

另外,在创建偏移时,偏移工具还新增了灵活捕捉约束并创建约束的功能,如图2-166所示。


图2-164


图2-165


图2-166
