单击图标右下方的下拉箭头,将显示其下级工具条,如图2-109所示。
图2-109
1.直线(Line)

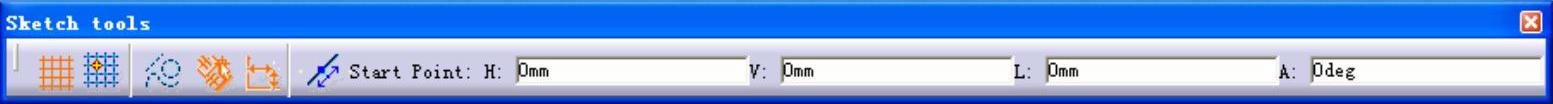

单击此图标,Sketch tools工具栏显示为如图2-110所示的状态。
图2-110
直线的绘制方法如下:
● 两点确定直线:输入直线的起点P1、终点P2,即可确定直线,如图2-111所示。
● 由起点、长度和角度确定直线:输入直线的起点P、长度L、角度A,即可确定直线,如图2-112所示。
● 绘制两倍长度的直线:单击图标,输入起点P1,P1将作为直线的中点向两端延伸,得到两倍长度的直线,如图2-113所示。
图2-111
图2-112
图2-113
2.无穷线(InfiniteLine)(www.daowen.com)

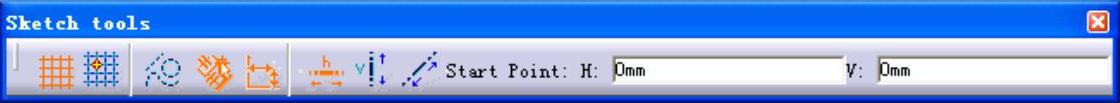

单击此图标,Sketch tools工具条显示为如图2-114所示的状态。
图2-114
● 单击图标,使之激活,再输入任意一点,即可得到通过该点水平方向的无限长直线。
● 单击图标,使之激活,再输入任意一点,即可得到通过该点垂直方向的无限长直线。
● 单击图标,使之激活,再输入两个点,即可得到通过这两点任意方向的无限长直线。如果在工具条中的角度A数值框中输入角度,则可得到通过这两点指定方向的无限长直线。
3.公切线(Bi-Tangent Line)
单击此图标,选择两个需要相切的圆或圆弧,即可得到与圆或圆弧相切的公切线,如图2-115所示。

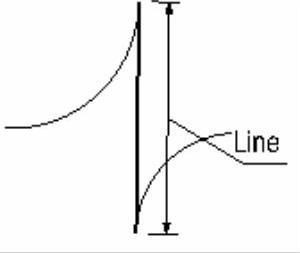

图2-115
4.角平分线(Bisecting Line)
单击此图标,选择任意两条直线,即可得到这两条直线的无限长的角平分线。
5.过指定点的曲线的法线(Line Normal To Curve)

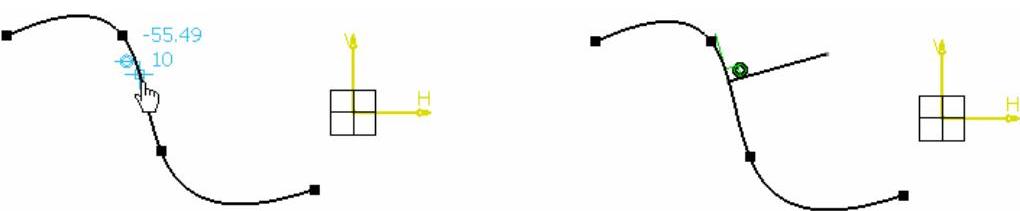

单击此图标,Sketch Tools上默认激活Select a Curvebefore,按要求选择一条曲线,再在该曲线上选取一点,将通过该点创建一条垂直于该曲线的直线,单击第二点确认该直线,即可得到点到几何元素的法线,如图2-116所示。
图2-116
